Herkunftsort: | China |
Markenname: | Infineon |
Modellnummer: | FF1500R12IE5 |
Min Bestellmenge: | 1 Satz |
---|---|
Verpackung Informationen: | Verpackung des hölzernen Kastens |
Lieferzeit: | 25 Tage, nachdem der Vertrag unterzeichnet worden ist |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 1000sets |
VCES: | 1200V | IC-nom: | 1500A |
---|---|---|---|
ICRM: | 3000A | Anwendungen: | Motorantriebe |
Markieren: | Modul igbt der hohen Leistung,eupec igbt Modul |

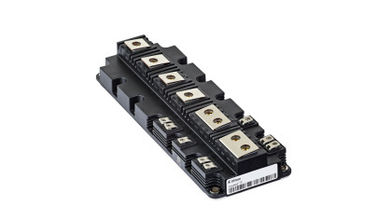

PrimePACK™3+modulewithTrench/FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12
Mögliche Anwendungen
• UPS-Systeme
• Konverter der hohen Leistung
• Solaranwendungen
• Motorantriebe
Elektrische Eigenschaften
• Tvj OP = 175°C
• Ausgedehnte Betriebstemperatur Tvj OP
• Unschlagbare Robustheit
• Graben IGBT 5
• Hohe Kurzschlussfähigkeit
Mechanische Eigenschaften
• Paket mit CTI>400
• Dichte der hohen Leistung
• Fähigkeit der hohen Leistung und des thermischen Radfahrens
• Hohe Creepage- und Freigabenabstände
IGBT-Inverter
Maximale Nennwerte
Kollektor-Emitter-Spannung | Tvj = 25°C | VCES | 1200 | V |
Ununterbrochener DC-Kollektorstrom | TC = 100°C, Tvj maximal = 175°C | IC-nom | 1500 | A |
Sich wiederholender Höchstkollektorstrom | TP = 1 Frau | ICRM | 3000 | A |
Tor-Emitterhöchstspannung | VGES | +/--20 | V |
Kennwertmin.-Art. Maximum.
Kollektor-Emitter Sättigungsspannung | IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V Tvj = 25°C Tvj = 125°C Tvj = 175°C |
VCE gesessen | 1,70 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
Torschwellenspannung | IC = 41,0 MA, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | V |
Torgebühr | VGE = -15 V… +15 V, VCE = 600V | QG | 7,15 | µC | ||
Interner Torwiderstand | Tvj = 25°C | RGint | 0,6 | Ω | ||
Inputkapazitanz | f = 1 MHZ, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 82,0 | N-Düngung | ||
Rückübergangskapazitanz | f = 1 MHZ, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 3,25 | N-Düngung | ||
Kollektor-Emitter Sperrstrom | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | GEFRIERT | 5,0 | MA | ||
Tor-Emitterdurchsickernstrom | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 400 | Na | ||
Einschaltverzögerungszeit, induktive Belastung | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TD an | 0,26 0,28 0,28 |
µs µs µs |
||
Anstiegszeit, induktive Belastung | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tr | 0,16 0,17 0,18 |
µs µs µs |
||
Abschaltverzögerungszeit, induktive Belastung | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TD weg | 0,51 0,56 0,59 |
µs µs µs |
||
Abfallzeit, induktive Belastung | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tf | 0,09 0,11 0,13 |
µs µs µs |
||
Drehung-auf Energieverlust pro Impuls | IC = 1500 A, VCE = 600 V, LS = 30 NH VGE = ±15 V, di/dt = 7900 A/µs (Tvj = 175°C) RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Äone | 120 180 215 |
mJ mJ mJ |
||
Drehungs-wegEnergieverlust pro Impuls | IC = 1500 A, VCE = 600 V, LS = 30 NH VGE = ±15 V, du/dt = 2750 V/µs (Tvj = 175°C) RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eoff | 155 195 220 |
mJ mJ mJ |
||
Sc-Daten | VGE-≤ 15 V, VCC = 900 V VCEmax = VCES - LsCE ·di/dt TP-≤ 10 µs, Tvj = 175°C |
ISC | 5600 | A | ||
Thermischer Widerstand, Kreuzung zum Fall | Jedes IGBT/pro IGBT | RthJC | 19,5 | K/kW | ||
Thermischer Widerstand, Fall zum Kühlkörper | jedes IGBT/pro IGBT λPaste = 1 mit (m·K)/λgrease =1 mit (m·K) |
RthCH | 12,5 | K/kW | ||
Temperatur unter Schaltungsbedingungen | Tvj OP | -40 | 175 | °C |
