Herkunftsort: | China |
Markenname: | Infineon |
Modellnummer: | FF50R12RT4 |
Min Bestellmenge: | 1 Satz |
---|---|
Verpackung Informationen: | Verpackung des hölzernen Kastens |
Lieferzeit: | 25 Tage, nachdem der Vertrag unterzeichnet worden ist |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 1000sets |
VCES: | 1200V | IC-nom: | 50A |
---|---|---|---|
ICRM: | 100A | Anwendungen: | Motorantriebe |
Elektrische Eigenschaften: | Niedrige Schaltungs-Verluste | ||
Markieren: | Modul igbt der hohen Leistung,Automobil-igbt |

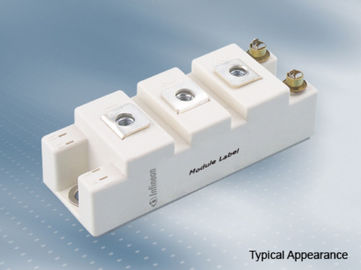

Infineon FF50R12RT4 weithin bekannte 34 Millimeter 1200V verdoppeln IGBT-Module mit schnellen Graben/fieldstop IGBT4 und dem gesteuerten Emitter
Typische Anwendungen
• Konverter der hohen Leistung
• Motorantriebe
• UPS-Systeme
Elektrische Eigenschaften
• Ausgedehnte Operations-Temperatur Tvj OP
• Niedrige Schaltungs-Verluste
• Niedriges VCEsat
• Tvj OP = 150°C
• VCEsat mit positivem Temperatur-Koeffizienten
Mechanische Eigenschaften
• Lokalisierte Grundplatte
• Standardwohnung
IGBT, Inverter
Maximale Nennwerte
Kollektor-Emitter-Spannung | Tvj = 25°C | VCES | 1200 | V |
Ununterbrochener DC-Kollektorstrom | TC = 100°C, Tvj maximal = 175°C | IC-nom | 50 | A |
Sich wiederholender Höchstkollektorstrom | TP = 1 Frau | ICRM | 100 | A |
Gesamtleistungsableitung | TC = 25°C, Tvj maximal = 175°C | Ptot | 285 | W |
Tor-Emitterhöchstspannung | VGES | +/--20 | V |
Kennwerte
Kollektor-Emitter Sättigungsspannung | IC = 50 A, VGE = 15 V Tvj = 25°C IC = 50 A, VGE = 15 V Tvj = 125°C IC = 50 A, VGE = 15 V Tvj = 150°C |
VCE gesessen | 1,85 2,15 2,25 |
2,15 | V VV |
|
Torschwellenspannung | IC = 1,60 MA, VCE = VGE, Tvj = 25°C | VGEth | 5,2 | 5,8 | 6,4 | V |
Torgebühr | VGE = -15 V… +15 V | QG | 0,38 | µC | ||
Interner Torwiderstand | Tvj = 25°C | RGint | 4,0 | Ω | ||
Inputkapazitanz | f = 1 MHZ, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 2,80 | N-Düngung | ||
Rückübergangskapazitanz | f = 1 MHZ, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 0,10 | N-Düngung | ||
Kollektor-Emitter Sperrstrom | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | GEFRIERT | 1,0 | MA | ||
Tor-Emitterdurchsickernstrom | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 100 | Na | ||
Einschaltverzögerungszeit, induktive Belastung | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
TD an | 0,13 0,15 0,15 |
µs µs µs |
||
Anstiegszeit, induktive Belastung | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
tr | 0,02 0,03 0.035 |
µs µs µs |
||
Abschaltverzögerungszeit, induktive Belastung | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
TD weg | 0,30 0,38 0,40 |
µs µs µs |
||
Abfallzeit, induktive Belastung | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
tf | 0.045 0,08 0,09 |
µs µs µs |
||
Drehung-auf Energieverlust pro Impuls | IC = 50 A, VCE = 600 V, LS = 30 NH Tvj = 25°C VGE = ±15 V, di/dt = 1300 A/µs (Tvj = 150°C) Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
Äone | 4,50 6,50 7,50 |
19,0 30,0 36,0 |
||
Drehungs-wegEnergieverlust pro Impuls | IC = 50 A, VCE = 600 V, LS = 30 NH Tvj = 25°C VGE = ±15 V, du/dt = 3800 V/µs (Tvj = 150°C) Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
Eoff | 2,50 4,00 4,50 |
mJ mJ mJ |
||
Sc-Daten | VGE-≤ 15 V, VCC = 800 V VCEmax = VCES - LsCE ·di/dt TP-≤ 10 µs, Tvj = 150°C |
ISC | 180 | mJ mJ mJ |
||
Thermischer Widerstand, Kreuzung zum Fall | IGBT/pro IGBT | RthJC | 0,53 | K/W | ||
Thermischer Widerstand, caseto Kühlkörper | JEDES IGBT/pro IGBT λPaste = 1 mit (m·K)/λgrease = 1 mit (m·K) |
RthCH | 0.082 | K/W | ||
Temperatur unter Schaltungsbedingungen | Tvj OP | -40 | 150 | °C |
