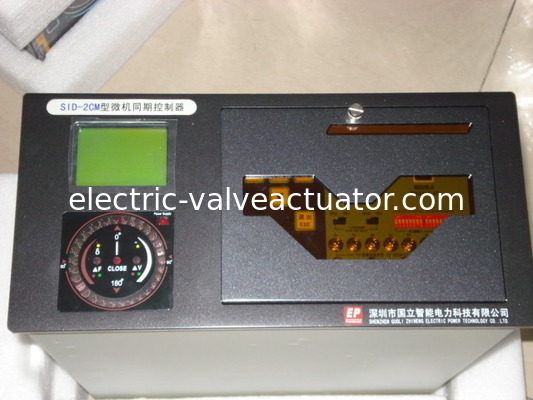

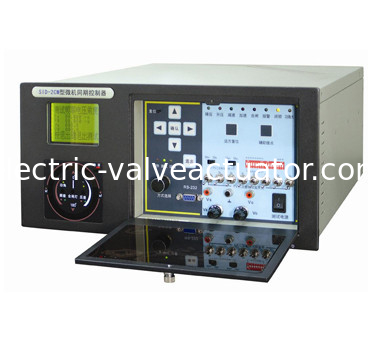

SID-2CM-Multiplexgeräte für die Synchronisierung von Mikrocomputer-Generatorleitungen

Hauptfunktion:

1 Es gibt zwölf Kanäle, die für 1-12 Einheiten Stromgenerator oder

Stromleitungen, die in einer Vorrichtung parallel verlaufen, können zwischen ihnen unterschieden werden, und die Art und das Attribut der Parallelisierung.

2 Einstellparameter: Bremserzeit; zulässiger Spannungsdifferenz; Überspannungsschutzwert;

zulässiger Frequenzunterschiedswert; Frequenzregelungskoeffizient; Spannungsregelungskoeffizient;

Zulässiger Leistungswinkel;Nennspannung des TV-Senders und der Busbar; Phasenwinkel des TV-Senders;

Niedrigspannungssperrwerte auf beiden Seiten des Parallelpunktes; Einsseite oder beide Seiten ohne Spannung; Synchroskopfunktion; Steuereimpulsbreite für die gleiche Frequenz; Name des Brechers.

3 Das Gerät kann sicherstellen, dass das erste Nullphasendifferenzial beim Differenzialparallellauf festgehalten wird

(zwischen Generator und Busbar oder zwei synchronen Leitungen) und parallel verlaufen, ohne zu kollidieren;

4 Das Gerät kann eine schnelle Parallelisierung von Generatoren durch die Art und Weise, wie es Frequenzdifferenz und

Spannungsdifferenz in den zulässigen Bereich gemäß der Theorie der Fuzzy-Steuerung;

5 Wenn die Parallelleitung erst dann gleichzeitig beginnt, wenn der Leistungswinkel und die Spannungsdifferenz kleiner sind als die

zulässige Werte beim Parallelfahren zwischen synchronen Leitungen, andernfalls muss eine Wartezeit und ein Signal vorliegen,

kann die Vorrichtung automatisch unterscheiden, ob es sich um eine Differenzfrequenz oder eine identische Frequenz handelt;

6 Das Gerät kann bei laufendem Laufen rechtzeitig und automatisch selbstprüfen, kann auch Alarm und Anzeige bei Fehlern auslösen;

7 Alarmierung bei TV-Offenkreislauf und Sperrung der Synchronisierung und Nichtspannungsschließung;

8 Eine Beschleunigungssteuerung kann automatisch gegeben werden, wenn die Frequenz während der

Prozess der Parallelisierung von Generatoren, um die gleiche Frequenzbedingung zu annullieren.

Parallel von Anti-Power wird nie sicher erscheinen, wenn nötig;

9 Das Gerät zeigt diese Daten an.

die letzten acht tatsächlichen Messwerte, die in jedem Kanal nach Abschluss der Parallelisierung in

Um die Genauigkeit der Zeit zu gewährleisten, die zum Schließen des Brechers benötigt wird.

Die Zeit des Schließens der Bremsschalter wird nicht erfasst, wenn sie mit der gleichen Frequenz parallel läuft.

10 Kommunikationszugang und Kommunikationsvereinbarungen werden zwischen dem Gerät und dem

und des Hostcomputers (RS-232, RS-485), um den Anforderungen gerecht zu werden, wird das Gerät in das DCS-System zugelassen.

11 Das Gerät kann aufgrund seiner Methoden zur vollständigen

und strenge Isolationswege für Elektromagneten und Lichtstrom;

12 AC oder DC können als Stromversorgung des Geräts dienen, und das Gerät kann sich an 48V220V AC anpassen

oder Gleichstromversorgung automatisch;

13 Die Prüfung und Prüfung kann unmittelbar ohne andere Geräte durchgeführt werden, da das Modul

die Nachfrage ist bereits im Gerät;

14 Ein oder beide Seiten ohne Spannung können nach den Anweisungen des Hostcomputers geschlossen werden;

oder beide Seiten ohne Spannung Schließschalter vom Betrieb der Front-Panel-Schalter..

15 Als intelligentes Synchroskop verwendet.

1Die Eingabe der Fernsehspannung auf beiden Seiten des Schaltgeräts kann entweder eine Phasenspannung oder eine Leitungsspannung sein.Die geprüften Fernsehsignale auf beiden Seiten haben innerhalb des Geräts keinen gemeinsamen Grund und sind unabhängig davon, ob die Fernseh-Sekundärspannung ein gemeinsamer Grund ist oder nichtJeder Parallelpunkt kann den Winkel der Sekundärspannung des Systemseiten-TVs separat einstellen, ohne dass Isolations- und Winkeltransformatoren installiert werden müssen.

2. Alle Eingabe-Schalterwerte (Auswahl des Parallelpunktes, Remote-Reset, Start synchroner Bedienung, Bestätigung des einseitigen Spannungsfreien Verschlusses, Bestätigung des Spannungsfreien Luftverschlusses,Hilfskontakte von Leistungsschaltern, etc.) sind in der Regel Freiluftkontakte.

3. Die Ausgangsschaltermenge (Beschleunigung, Verzögerung, Steigerung, Schließung, Leistungswinkel, der die Grenze überschreitet, Alarm, Stromverlust usw.)) Steuersignal verwendet ein kleines elektromagnetisches Relais (normalerweise offenes Luftkontakt) ("Leistungsverlust" ist normalerweise geschlossen), mit einer Kontaktleistung von 220 V Wechselstrom, 5 A oder 220 V Gleichstrom, 0,5 A. Bei Verwendung von optisch isolierten kontaktlosen MOSFET-Relais im Schließkreis beträgt sie 600 V Gleichstrom, 6 A.

4Eine RS-232- und eine RS-485-Kommunikationsoberfläche.

5Die Betriebsstromversorgung kann entweder 110-220 Volt AC/DC sein, mit einem Stromverbrauch von nicht mehr als 30 Volt Ampere.

6Isolierfestigkeit: Schwacher Stromkreis zur Erde: 500V 50Hz 1 Min

Starker Stromkreis zur Erde: 2000V 50Hz 1 Min

Zwischen starken und schwachen Stromkreisen: 1000V 50Hz 1 Min

7Arbeitsumgebung: Arbeitstemperatur: -10 °C bis 55 °C

Lagertemperatur: -20 °C bis 70 °C

Relative Temperatur: höchstens 90%.
