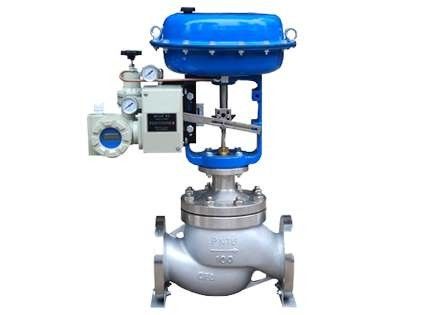

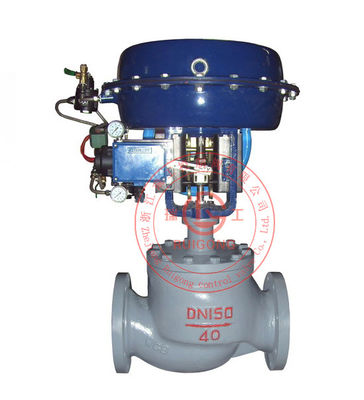

Einzelsitz Regelventil ZHLS 6.4MPa ANSI125 25mm

Ist kleine EinzelSeat Regelventilstruktur ZHLS kompakt, hat stromlinienförmigen Kanal S, macht seinen Verlust vom Druckabfall ist kleiner, großer Fluss, justierbare Strecke und Flusseigenschaft der hohen Präzision, Standard IEC534-1-1976.

Regelventildurchsickern stimmt mit den Standards ANSI B16.104 überein. Regelventil mit Dünnfilmauslöser des Frühlinges, seine Kompaktbauweise, große Ertragkraft.

Dieses Produkt passt sich an GB/T4213-92 an

Technische Parameter und Leistung

Der Ventilkörper

Art: durch EinzelSeat-CastingKugelventil

Nennweite: 20, 25mm

Nenndruck: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 k

PN1.6, 4,0, 6.4MPa

Verbindungsart: Flanschverbindung: FF, Rf, RJ, Fahrwerk, Nutart, eingebettete Art

Flanschstandard, JIS B2201-1984, ANSI B16.5-1981, JB/T79.1-94, usw.

Schweißende Verbindung: Schal, der Schalter schweißt

Material: gegossener Stahl (ZG230-450), gegossener Edelstahl (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), Titan, usw.

Auf der Abdeckung: normales vorbildliches (P): 17 | + ℃ 230

Verlängerungsart ich (E-I): 45 | - ℃ 17 + 230 | + ℃ 230

Verlängerungsart II (EII):- 100 | ℃ 45

Verlängerungsart III (EIII): ℃ 196 - - 196

Anmerkung: Betriebstemperatur wird erlaubten Bereich von verschiedenen Materialien übersteigen gelassen.

Drüsenart: Bolzenklammernart

Verpackung: v-artiges ptfe, enthalten, gesponnenes ptfe Asbest, Asbest, Graphit auslaugend

Komponenten im Ventil

Ventileinsatzart, einzelne Art KolbenVentileinsatz

Flusseigenschaft: der Metallsitz: Prozentsatz (% CF) und lineare Eigenschaften (LCF), beziehen sich Abbildung 1 und auf Abbildung 3

Lebenslauf von 0.4-14 der Flusseigenschaft IEC534-2-1976 der hohen Präzision Standard

Weicher Sitz: Prozentsatz % (TF) und die linearen Eigenschaften (LTF), beziehen sich Abbildung 2 und auf Abbildung 3

Anmerkung: über ptfe Sitzbetriebstemperatur und -Druckdifferenz beziehen Sie bitte sich auf Abbildung 5

Material: Edelstahl (1 cr18ni9ti, 1 cr18ni12mo2ti, pH, 9 cr18 17-4, 316 l), Titanlegierung, Edelstahlschweißensfirma auch und korrosionsbeständige Legierung, etc.

Durchführungsagenturen

Art: Ha mehr Frühlingsfilmauslöser

Membranmaterial: Äthylenpropylengumminylongewebe, Nitrilbutadiengummiclip zum Nylongewebe

Frühlingsstrecke: 20 | 100, 80 | kpa 240

Anschlussdruck: von kpa 140 bis 400

Luftschnittstelle: Rc1/4“

Umgebende Temperatur: - 30 | + ℃ 70

Ventilaktionsart: Ventil mit positivem Aktions- oder Reaktionsauslösergas schloss Art oder offene Art

Zubehör: Stellwerk, Luftfilter und Sicherheitsventil, ein Ventil, der Anschlagschalter, VentilStellungsübermittler, Handrad, usw.

Leistung

Ventildurchsickern: Metallsitz: weniger als 0,01% der Nennkapazität, in Übereinstimmung mit dem iv Niveau ANSI B16.104-1976

Weicher Sitz: kleiner als die Nennkapazität des 10-7, passen sich an den iv Niveau ANSI B16.104-1976 an

Holen Sie zurück zu den Armen: Verzeichnis klein alle vorbei 1% der Reise,

Ohne ein Verzeichnis klein alle vorbei 3% des Anschlags (LHAI-Art kleine 5% von aller Reise)

Grundlegender Fehler: holen Sie kleines ganz über Reiseverzeichnis plus oder minus 1%

Ohne ein Verzeichnis klein während der Reise von Plus- oder Minus- 5% (VPE für Plus- oder Minus-3%, LHAI mit HEP ist +/- 2%)

Anmerkung: der Standard v-artiger ptfe Verpackung

Justierbare Strecke: 50:1 Lebenslauf 14 oder weniger oder weniger (0,25) oder spake (Lebenslauf 0,16 oder weniger)
