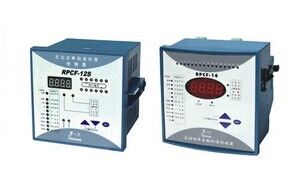

Mikroschutz-Geräte der niederspannungs-16-Digit, Blindleistungs-automatischer Ausgleichs-Prüfer

Mikroschutz-Geräte der niederspannungs-16-Digit, Blindleistungs-automatischer Ausgleichs-Prüfer

Allgemeine Beschreibung
Ausgleichskontrolleur der Blindleistung RPCF-Reihe nehmen der automatische, basiert auf dem Mikroprozessor mit 16 Stellen, Fourier-Weiterentwicklung zerlegen Arithmetik, um Energie Daten der grundlegenden Welle zu erhalten, der Prüfer an, der besonders für die Kompensation von Blindleistung im Stromnetz mit Quelle der harmonischen Welle benutzt wird. Alle Komponenten sind von der Aufputzmontagetechnologie, regurgitant Lötmittel, Mehrstufeninspektion, machen diese alle RPCF-Prüfer arbeiten ständig und zuverlässig. RPCFC-Art hat RS485 Hafen, Standardprotokoll. Sie kann als Netzmeter verwendet werden.

Funktionseigenschaften
1. Auf Basis der Blindleistung der grundlegenden Welle, berechnen Sie die Blindleistung, angeschaltet zu werden, es kann Schock, aller möglicher Formen, es zu schalten vermeiden kann den Energiefaktor des Systems genau anzeigen
mit harmonischer Welle.
2. Hohe Maßgenauigkeit, breiter Anzeigenbereich.
3. Generalvollmachtfaktor und grundlegende Welle PF der Realzeitanzeige.
4. Realzeitanzeige die Verzerrungsgrade der Spannung und des Stroms.
5. Arten des Gesamt 12 des Kodierungsertrages können gewählt werden.
6. 16 Stromkreise Ertrag am Maximum.
7. Menschliche freundliche Schnittstelle, bequeme Bedienung.
8. Verschiedene Steuereinstellung kann digital, direkt und leicht justiert werden.
9. Automatische und Handbetriebe, zwei Modi bereitgestellt.
10. Über der Spannung und abwesendem Spannungsschutz geboten.
11. Schutz gegen superscale der Spannung der harmonischen Welle.
12. Daten nicht verloren, selbst wenn Energie schloss.
13. Gegenwärtiger Signaleingangswiderstand ≤0.01Ω.
14. Kommunikationsfunktion ((MODBUS-RTU RS485) bereitgestellt.
15. Kompensationsenergiefaktor fähig justiert zu werden: 0,70 lag~0.7 vorwärts.

Technischer hauptsächlichparameter
1. bewertete Funktionsspannung: 380V, 220V, 110V±10%
2. bewerteter Arbeitsstrom: 5A
3. bewertete Arbeitsfrequenz: 45-65Hz
4. Energiefaktor angezeigt: Verzögerung 0,001 vorwärts 0,001
5. gemessene Blindleistung: 0-9999Kvar
6. gemessene Wirkleistung: 0-9999KW
7. abwesender Spannungsschutz: AC300V oder Wechselstrom 180V
8. Kapazität des Ertragkontaktes: Wechselstrom 220V 7A
9. Empfindlichkeit: 20mA
10. Anzeigemodus: 4 Stelle rote LED
11. Gesamtverbrauch: 10VA
12. Entwurfsgröße: 144mm×144mm oder 122mm×122mm oder 170mm×110mm
13. Öffnungslochgröße: 138mm×138mm oder 113mm×113mm oder 162mm×102mm
14. Montagemodus: Einsteckmontage durch umgekehrte Fadenschraube oder Railwaymounting.
15. Werteinstellungsbereich:
a) Selbst-/manueller automatischer/Handbetrieb
b) Energiefaktor 0.70ind-0.70cap
c) Schaltverzögerung 2-200 S
d) Kondensator, der Dauer 0-480 s entlädt
e) über Spannung Netzspannung 400-450V (Phasenspannung: 230-265V)
f-) Verzerrungsgrad 0.1-30.0%
g) Ct-Umwandlungsverhältnis 50-4000/5
h) C1 Kapazität 0.1-100.0Kvar
i) Ausgabecode Pr-01-12
j) Ausgangskreise 1-16 Stromkreise
k) Kommunikationsadresse 1-255
l) Kommunikationsgeschwindigkeit 4800,9600,19200,115200
