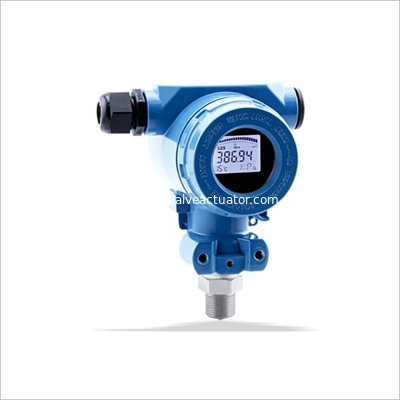

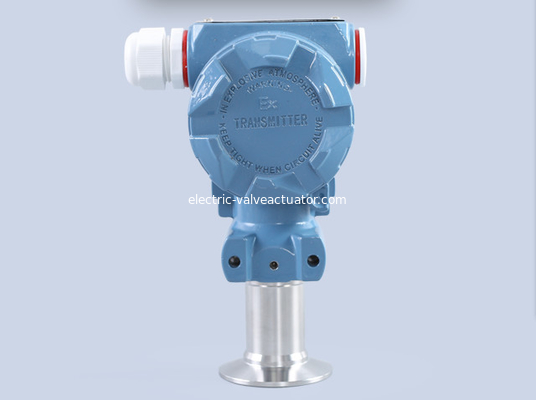

SWP-T20X Reihen-differenzialer waagerecht ausgerichteter Übermittler-mechanischer Druck-Sensor

Druck-Sensor des wirtschaftlichen Druckgebers SWP-T20X Reihe mechanischer

Zusammenfassung

Wirtschaftlicher Druckgeber Swp-t20x Reihe nimmt importierten keramischen druckelektrischen Sensor mit internationalem hohem Niveau an, arbeitet mit elektronischen Bauelementen der Hochpräzision zusammen und wird durch strengen Prozess zusammengebaut. Die trockene Druckmessungstechnologie ohne Zwischenflüssigkeit wird angenommen, die volles Spiel zu den technischen Vorteilen des keramischen Widerstand-Sensors gibt, damit swp-t20x Reihendruckgeber ausgezeichnete technische Leistung hat. Hohe Stabilität und hohe Maßgenauigkeit.

Wirtschaftlicher Druckgeber Swp-t20x Reihe hat eine Vielzahl von Modellen, von Strecken und von Prozessverbindungsformen. Sie kann auf vielen industriellen Gebieten wie Erdöl, chemische Industrie, elektrischer Strom, Metallurgie, Apotheke, Nahrung weitverbreitet sein, etc., das es verschiedenen Gelegenheiten und Medien des industriellen Maßes sich anpassen kann. Es ist ein ideales Höhereinstufungsprodukt des traditionellen Manometers und des traditionellen Druckgebers und idealen Druckmessgeräte auf dem Gebiet der industriellen Automatisierung.

Hauptmerkmale

◆hohe Stabilität, besser als 0,1% von komplettem jedes Jahr.

◆kleine Temperaturabweichung, weil die Zwischenflüssigkeit im Messelement beseitigt wird, der Sensor erhält nicht nur hohe Maßgenauigkeit, aber ist auch durch Temperatur weniger betroffen.

◆guter Zuverlässigkeitsgroßer umfang IC wird, mit guter Stromkreiszuverlässigkeit und starker Entstörungsleistung angenommen.

◆breite Anwendbarkeit das Produkt hat eine Vielzahl von Modellen, von Prozessverbindungsformen und von Ausgangsmaterialien, die verschiedenen Medien im industriellen Maß sich anpassen können.

◆einfache Installation und Wartung. Das Produkt hat angemessene Struktur, Bändchen und Leichtgewichtler. Es kann direkt in jeder möglicher Position installiert sein.

Funktionsprinzip

Das Instrument ändert das Temperatursignal in elektrisches Signal durch den Temperaturfühler, und dann verstärkt der Vorverstärker und filtert das elektrische Signal, das zum a-/dumwandlungsmodul von CPU für Analog-Digitalumwandlung geschickt wird. Schließlich führt die CPU Datenverarbeitung, Anzeige und PWM-Ertrag durch. Das PrinzipSantendiagramm ist, wie folgt:

Der Druck des gemessenen Mediums handelt direkt nach der keramischen Membran des Sensors und veranlaßt die Membran, eine kleine Verschiebung zu produzieren, die zum Mitteldruck proportional ist. Unter normalen Arbeitsbedingungen ist die maximale Verschiebung der Membran nicht mehr als 0.025mm. Nachdem die elektronische Schaltung diese Verschiebung ermittelt, wandelt sie diese Verschiebung in ein industrielles Maßstandardsignal entsprechend diesem Druck um. Im Falle des Überdruckes wird die Membran direkt zum festen keramischen Substrat angebracht. Da der Abstand zwischen der Membran und dem Substrat nur 0.1mm ist, kann die maximale Verschiebung der Membran im Falle des Überdruckes 0.1mm nur sein. Deshalb garantiert die Struktur, dass die Membran nicht übermäßige Deformation produziert. Der Sensor hat gute Stabilität und hohe Zuverlässigkeit.

Technischer Parameter

◆Genauigkeitsniveau: 0,5

◆Rückholunterschied 0.1%fs

◆Temperatureinfluß ± 0.1%/10 ℃

◆Funktionsspannung DC 13V | 30V

◆jährliches Stabilität ± 0,2%

◆Signalausgabe 4 | 20mA

◆zulässige Überspannungsstrecke 150%

◆Gesamtausmasse 120 × sechzig × 100 maximal

◆maximale Druckstrecke 200%

◆zulässiges Temperaturmedium -20 | 70 ℃ Umwelt -20 | ℃ 80
