Herkunftsort: | China |
Markenname: | OEM |
Modellnummer: | CYZ41H |
Min Bestellmenge: | 1 Satz |
---|---|
Verpackung Informationen: | HÖLZERNER KASTEN |
Lieferzeit: | Innerhalb 15days |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 1000PCS/Monat |
Markieren: | Kraftwerk-Ventile,Tor-Kugelventil |
---|

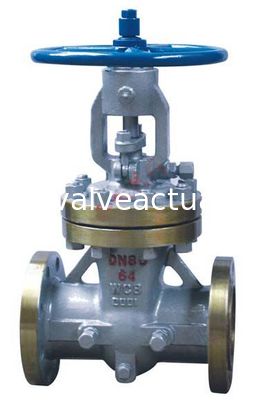

CYZ40H, CYZ41H, CYZ40Y, Differenzdruck-Öldichtungsschieber 150 | 900Lb CYZ41Y
Das strukturelle Prinzip des DifferenzdruckÖldichtungs-Schiebers: es wird vom gegenwärtigen Keilgummibandschieber erzeugt; eine SelbstdruckÖldichtung und eine Schmierungsstruktur ist auf den jeden Sitz des Keilschieberventilkörpers installiert und verfasst aus dem Kolben und Dichtung, die entlang die Oberfläche des Ölzylinders schieben, und sie enthält Dichtungsöl. Wenn Ventil geschlossen ist, wird sein Hohlraum mit Mitteldruck gefüllt, und Ventilrückseite, auch abwärts gerichtetes Ende des Ventils erzeugt einen Differenzdruck mit mittlerem Hohlraum; diese Differenzdruckstoßkolbenbewegung, Dichtungscreme im Ölzylinder abwärts zusammenzudrücken, um durch Kanal zu erhalten, einen Dichtungsölfilm zu bilden und Dichtung zu erzielen.
Eigenschaften
1. Elastischer Schieber der DifferenzdruckÖldichtung ist in Struktur-, hellem und einfachemin kraft neu; es ist bequem, von erneuerndem Füller frei zu sein, zuverlässige Dichtung zu erzielen.
2. Verglichen mit altmodischem Keilschieber, ist der Schlüssel, Gleitringdichtung in Öldichtung zu ändern; die erste Robbe ist die harte Robbe der elastischen Diskette, und die zweite Robbe ist Sahnerobbe, also ist es doppelte Dichtung; im Ventil wird es mit Selbsteinspritzung der Dichtungscreme und äußerem Ventil mit Ausgleichsgerät des Dichtungscremeinjektores ausgerüstet.
PN MPa |
Produkt-Art |
1.6~16.0MPa 150~900Lb |
CYZ40H, CYZ41H, CYZ40Y, CYZ41Y, KCYZ40Y, KCYZ41Y |
Technische Parameter
Druck-Grad |
Normale Temperatur Druckprüfung (MPa) |
Anwendbare Temperatur (℃) |
Medium |
|||||
Umkleiden |
Dichtung |
Hintere Dichtung |
-29-121 oder wie erforderlich |
Schwefel beständig Art |
Grundlegend Art |
|||
PN (MPa) |
1,6 |
2,4 |
1,76 |
1,76 |
Medium, das H2S und CO2> enthält 500Mg/m3 |
Erdöl, Erdgas, Wasser und so weiter |
||
2,5 |
3,75 |
2,75 |
2,75 |
|||||
4,0 |
6,0 |
4,4 |
4,4 |
|||||
6,4 |
9,6 |
7,04 |
7,04 |
|||||
10,0 |
15,0 |
11,0 |
11,0 |
|||||
16,0 |
24,0 |
17,6 |
17,6 |
|||||
Klasse (lbs) |
150 |
2,93 |
2,07 |
2,07 |
||||
300 |
7,58 |
5,52 |
5,52 |
|||||
400 |
10,0 |
7,31 |
7,31 |
|||||
600 |
15,0 |
11,03 |
11,03 |
|||||
900 |
22,4 |
16,54 |
16,54 |
Hauptteil-Materialien
Name |
Körper, Abdeckung |
Ventilteller |
Seat |
Spindel |
Spindel Schraube |
Dichtung Gesicht |
|
Material |
Grundlegende Art |
WCB |
WCB+13Cr/STL |
Legierter Stahl +13Cr |
Legierter Stahl |
Aluminium Bronze |
PTFE |
Schwefel-beständige Art |
Schwefel-Beständige Behandlung WCB |
WCB+STL |
Legierter Stahl +STL |
Stahl 318 |
Verstärkt PTFE |
Hauptteil-Materialien
Hauptleitungs-Außenmaße und Gewicht
PN (MPa) |
Maße (Millimeter) |
|||||||||||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
1,6 |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
H |
425 |
445 |
540 |
620 |
740 |
820 |
1050 |
1245 |
1475 |
1755 |
1930 |
|
Kilogramm |
28 |
34 |
45 |
64 |
75 |
106 |
151 |
211 |
302 |
377 |
578 |
|
2,5 |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
H |
425 |
445 |
540 |
620 |
740 |
810 |
1080 |
1282 |
1500 |
1820 |
2015 |
|
D0 |
240 |
240 |
280 |
320 |
360 |
400 |
450 |
500 |
500 |
560 |
560 |
|
Kilogramm |
34 |
38 |
51 |
74 |
98 |
117 |
196 |
226 |
354 |
490 |
558 |
|
4,0 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
|
H |
435 |
445 |
550 |
670 |
775 |
895 |
1100 |
1332 |
1530 |
|
|
|
D0 |
280 |
280 |
320 |
360 |
400 |
400 |
450 |
500 |
560 |
|
|
|
Kilogramm |
38 |
45 |
66 |
89 |
117 |
147 |
242 |
340 |
453 |
|
|
|
6,4 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
|
H |
438 |
475 |
555 |
670 |
772 |
895 |
1137 |
1332 |
1530 |
|
|
|
D0 |
280 |
280 |
320 |
360 |
400 |
450 |
560 |
560 |
600 |
|
|
|
Kilogramm |
45 |
53 |
77 |
112 |
158 |
223 |
317 |
377 |
410 |
|
|
|
10,0 |
L |
250 |
280 |
310 |
350 |
|
450 |
550 |
650 |
750 |
|
|
H |
510 |
540 |
600 |
690 |
|
985 |
1085 |
1215 |
1365 |
|
|
|
D0 |
280 |
280 |
320 |
360 |
|
450 |
560 |
600 |
650 |
|
|
|
Kilogramm |
54 |
64 |
93 |
135 |
|
268 |
381 |
452 |
493 |
|
|
|
16,0 |
L |
300 |
340 |
390 |
450 |
|
600 |
750 |
850 |
950 |
|
|
H |
467 |
660 |
680 |
785 |
|
985 |
1190 |
1395 |
1595 |
|
|
|
D0 |
320 |
360 |
360 |
450 |
|
500 |
560 |
600 |
650 |
|
|
|
Kilogramm |
72 |
85 |
121 |
176 |
|
350 |
490 |
580 |
635 |
|
|
