Magnetelektrische der Erschütterungs-IP65 Reihe des Drehzahlgeber-SZ-6 SZ-6A SZ-6G

Magnetelektrische der Erschütterungs-IP65 Reihe des Drehzahlgeber-SZ-6 SZ-6A SZ-6G

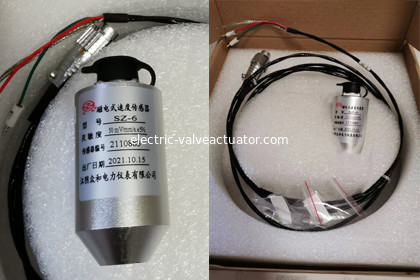

Erschütterungs-Drehzahlgeber SZ-6 SZ-6A SZ-6G Zhonghe SZ-Reihe magnetelektrischer

Systemeigenschaften:

Ist magnetelektrischer Drehzahlgeber SZ-Reihe ein Trägheits-Sensor. Er verwendet das magnetelektrische Induktionsprinzip, um das Erschütterungssignal in ein Spannungssignal umzuwandeln, das zum Erschütterungsgeschwindigkeitswert proportional ist. Er kann verwendet werden, um die Erschütterung des Tragens des Sockels, des Gehäuses oder der Struktur (absolute Erschütterung im Verhältnis zu Trägheitsraum) zu messen. Er ist direkt außerhalb der Maschine und bequem für Gebrauch und Wartung installiert.

Hauptfunktionseigenschaften:

◎Das Ausgangssignal ist zur Erschütterungsgeschwindigkeit proportional, die die Schwingungsmessungsfelder von Hochfrequenz-, von Mittelfrequenz- und von Niederfrequenz berücksichtigen kann.

◎SZ-Reihensensoren haben untere Ausgangsimpedanz und besseres störsignalisierendes Verhältnis. Es gibt keine speziellen Anforderungen für Ertragstecker und -kabel, das bequem zu verwenden ist.

◎Der Sensor-Entwurf annulliert die beweglichen Elemente mit Reibung, also hat er gute Flexibilität und kann kleine Erschütterung (0.01mm) messen.

◎Der Sensor hat bestimmte anti-seitliche Erschütterungskapazität (nicht mehr als Höchstwert 10g).

◎Es kann verwendet werden, um die Erschütterung des Tragens des Sockels, des Gehäuses oder der Struktur (absolute Erschütterung im Verhältnis zu Trägheitsraum) zu messen. Es ist direkt außerhalb der Maschine und bequem für Gebrauch und Wartung installiert.

Technische Parameter

1. Das Ausgangssignal ist zur Erschütterungsgeschwindigkeit proportional, die die Schwingungsmessungsfelder von Hochfrequenz-, von Mittelfrequenz- und von Niederfrequenz berücksichtigen kann.

2. SZ-Reihensensoren haben untere Ausgangsimpedanz und besseres störsignalisierendes Verhältnis. Es gibt keine speziellen Anforderungen für Ertragstecker und -kabel, das bequem zu verwenden ist.

3. Im Entwurf des Sensors, wird das bewegliche Element mit Reibung beseitigt, also hat es gute Flexibilität und kann kleine Erschütterung (0,01 Millimeter) messen.

4. Der Sensor hat bestimmte anti-seitliche Erschütterungsfähigkeit (nicht mehr als Höchstwert 10g).

5. Es kann verwendet werden, um die Erschütterung des Tragens des Sockels oder des Umkleidens oder der Struktur zu messen (im Verhältnis zu der Erschütterung des Trägheitsraumes). Es ist direkt außerhalb der Maschine installiert, die für Gebrauch und Wartung extrem bequem ist.

6. Das Oberteil nimmt das Laser-Schweißverfahren des Edelstahloberteils an, und das Schutzniveau kann IP65 erreichen.

Empfindlichkeit

SZ – 2:30 mV/mm/s, Fehler ist ± 5%;

SZ – 6: 50mV/mm/s, Fehler ist ± 5%;

SZ-4V und SZ-4H: 28.5mV/mm/s, mit einem Fehler von ± 5%;

SZ-6G: Empfindlichkeit optional (Nichterfüllung: 50mV/mm/s, Fehler: ± 5%);

Testbedingungen: (Temperatur 20 ℃± 5 ℃, gemessen bei 80 Hz, Geschwindigkeit 10 mm/s)

■Umfangsgrenze: ≤ μ 2000 M (Spitzen-Spitzen);

■Frequenzgang: SZ-2, SZ-6, SZ-6G: (10~500) Hz; SZ-4V, SZ-4H: (4~1000) Hz;

■Große Beschleunigung: 10g;

■Maßrichtung: SZ-2 (vertikal oder horizontal), SZ-6 (vertikal oder horizontal), SZ-6G (vertikales oder horizontales) SZ-4V (vertikale Art), SZ-4H (horizontale Art)

■Funktionierende umgebende Temperatur: (- 30~120) ℃;

■Relative Luftfeuchtigkeit: ≤ 95% relative Feuchtigkeit (nicht kondensieren);

■Arbeitsbereich: es gibt kein starkes Magnetfeld und Schadgas und Flüssigkeit herum.

■Gesamtausmasse: × 76 (Millimeter) Φ achtundzwanzig;

■Gewicht: über 200g.

■Installationsmethode: Verwendet magnetelektrischer Drehzahlgeber SZ-Reihe ein M10 am Mittelloch an der Unterseite der Sensor × 1 Schraubenfixierung.
