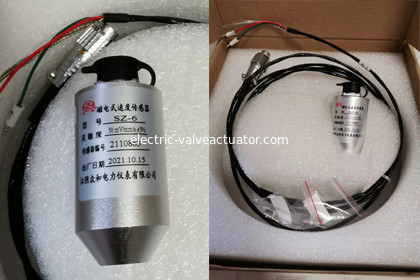

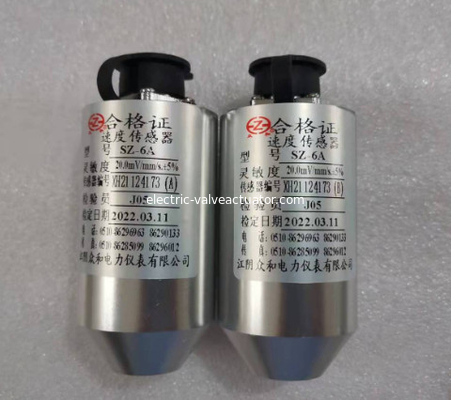

SZ-Reihen-elektromagnetischer Geschwindigkeits-Sensor Zhonghe SZ-6 SZ-6A SZ-6G

1 ÜBERBLICK
Wird elektromagnetischer Drehzahlgeber SZ-Reihe benutzt, um die Lagerdeckelerschütterung von rotatingmachinery wie Turbinen, Kompressoren, Fans und Pumpen zu messen. Es ist ein elektromagnetisches Sensor outputsvoltage durch eine bewegliche Spule, die magnetische Linien schneidet, also braucht es nicht, Macht an der Installation der Arbeit andeasily zu liefern.

2 MAIN FUNKTIONEN
2,1 ist sein Ausgangssignal zur Erschütterungsgeschwindigkeit proportional, und es kann die Feldofhighfrequenz, die Zwischenfrequenz und die Niederfrequenzschwingungsmessung berücksichtigen.

2,2 haben die SZ-Reihensensoren eine untere Ausgangsimpedanz und ein besseres störsignalisierendes Verhältnis. Withoutspecial-Anforderungen an Ertragstecker und Kabel, ist sie bedienungsfreundlich.

2,3 annullierte dieser Sensor Tätigkeitsreibungskomponenten im Entwurf, also ist seine Flexibilität, Sie canmeasure die geringfügige Erschütterung (0.0lmm) gut.

2,4 hat der Sensor eine bestimmte anti-seitliche Erschütterungsfähigkeit (nicht mehr als Spitze 10g).

2,5 kann es verwendet werden, um die Erschütterung des Lagergehäuses, der Einschließung oder der Struktur (relative toabsolute Erschütterung des Trägheitsraumes) zu messen. Es kann an außerhalb der Maschine direkt angebracht werden, andmaintenance ist extrem einfach.

3 SPEZIFIKATIONEN

3,1 Empfindlichkeit:

SZ-2: 30mV/mm/s, Fehler: + 5%;

SZ-6: 50mV/mm/s, Fehler 士 5%;

SZ-4V SZ-4H: 28.5mV/mm/s, Fehler +5%;

3,2 Testbedingungen: Temperatur 20C+5C (80Hz, Geschwindigkeit 10mm/s) 3,3 Umfang: < 2000um="">

3,4 Frequenzgang: SZ-2, SZ: (10~500) Hz; SZ-4VSZ-4H: (4~1000) Hz:

3,5 maximale Beschleunigung: 10g;

3,6 messende Richtung: SZ-2 (Vertikale oder HorizontalSZ-6 (vertikales oder horizontales) SZ-4V (Vertikale) SZ-4H (horizontal)

3,7 Gebrauchsumwelt: (- 30 | 120) C.

3,8 relative Luftfeuchtigkeit <95>

3,9 Operationsumwelt: Kein Ätzmittel, kein starkes Magnetfeld im Umgeben:

3,10 Maße: 35x 77 (Millimeter).

3,11 Gewicht: über 200g.

3,12 installieren Sie: Elektromagnetische Art Drehzahlgeber SZ-Reihe wird an der Unterseite des Sensor centerhole mit Schrauben ein M10x1 geregelt.
