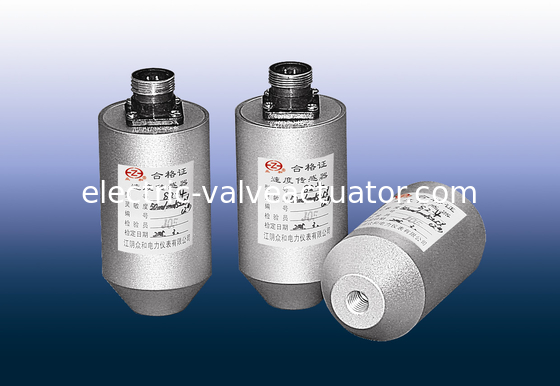

Magnetelektrischer Drehzahlgeber der Reihe SZ-4

Ist magnetelektrischer SZ-4 Drehzahlgeber ein Trägheits-Sensor, der das Prinzip der magnetelektrischen Induktion verwendet, um Erschütterungssignale in Spannungssignale umzuwandeln, die zum Erschütterungsgeschwindigkeitswert proportional sind. Dieser Sensor kann benutzt werden, um Körperschalle mit den Geschwindigkeiten zu messen, die so niedrig sind wie 5Hz.

MAIN SPEZIFIKATION

1. Das Ausgangssignal ist zur Erschütterungsgeschwindigkeit proportional, die die Schwingungsmessungsfelder von Hochfrequenz-, von Mittelfrequenz- und von Niederfrequenz balancieren kann.

2. Die Sensoren der Reihe SZ-4 haben untere Ausgangsimpedanz und besseres störsignalisierendes Verhältnis. Es gibt keine speziellen Anforderungen für Ertragstecker und -kabel und macht sie bedienungsfreundlich.

3. Der Entwurf des Sensors beseitigt bewegliche Reibungskomponenten, mit dem Ergebnis der guten Flexibilität und der Fähigkeit, kleine Erschütterungen (0.01mm) zu messen.

4. Der Sensor hat eine bestimmte Fähigkeit, der seitlichen Erschütterung zu widerstehen (nicht größer als Spitze 10g)

TECHNISCHE PARAMETER

■Empfindlich: 50mV/mm/sec±5%;

Prüfverfahren: (Temperatur 20℃±5℃, an 80Hz, Geschwindigkeit ist 10mm/s)

■Umfangsgrenze: ≤2000μm (Spitzespitze);

■Frequenzgang: (4~1000) Hz;

■Maximale Beschleunigung: 10g;

■Maßrichtung: SZ-4V (Vertikale)

SZ-4H (horizontal)

■Installationsmethode: Verwenden Sie ein M10 im Mittelloch an der Unterseite der Sensor × 1 Schraubenfixierung;

■Umweltbedingungen: staubdicht und feuchtigkeitsfest

■Verwendungstemperatur: (- 30~120) ℃;

■Relative Luftfeuchtigkeit: ≤ 95% (nicht kondensieren);

■Außenmaße: × 78mm Φ fünfunddreißig;

■Gewicht: 200g.

Auftragsführer

Bestellnummer: SZ-4V (Vertikale)

SZ-4H (horizontal)

Installieren Sie Schraubenzeichnung Entwurfszeichnung
