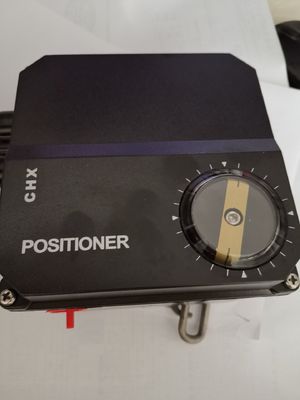

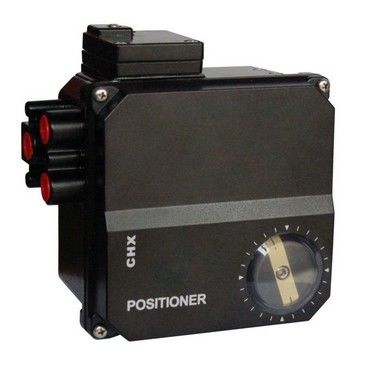

CHX (EP) - elektrische Marke NE724/S1 ELEKTROPNEUMATISCHES POSTIONER des Stellwerks CHX des Ventils 724AH

chx700 Art elektrisches Ventilstellwerk wandelt das DC-Signal von 4-20 MA vom Regler oder Computer io-Hafen in aerodynamische Kraft um und fährt das Regelventil durch einfachen oder doppelten verantwortlichen Zylinder, um eckige Verschiebung oder lineare Verschiebung zu verwirklichen. Die Regelung wird durch das Nockenfeedback-system verwirklicht, das das Regelventil herstellt, die genaue eckige Verschiebung oder lineare Verschiebung zu verwirklichen, die zum Eingangssignal proportional sind.

- Standardeingangssignal 4~20 DC MA-DCs 0~20 MA

- Strecke 4~12 DC MA-DCs 12~20 MA

- Eingangsimpedanz 220ω±10ω

- Feedbackwinkel 95°

- gerade Reise: Millimeter 20-140

- Steuerrichtung positiv und kontraproduktiv

- Das Verhältnis und das linear über Reise und Signal

- Versorgungsdruck 0.14~0.8 mpa

- Druck <0>

- umgebende Temperatur -25~85℃ - ≤0.05%℃-Klimatemperatur

- Klasse ip54 des Schutzes

- Gasverbrauch 0,5 m3n/h

φ4, φ6 des zusammenpassenden Auslösers des Servoflachschiebers

Leistung, wenn Auslöserlasten verhältnismäßig stabil sind

- tote Zone ≤ -0,4%

- Verzögerung <>

- linear<>

- Erschütterungseffekte (1,5 g – 100hz) ≤1%

Das Oberteil des strukturellen Materials wird mit Glutaminsäure behandelt und die Außenseite wird mit elektrostatischem Pulverspray beschichtet. Die Abdeckung ist Polycarbonat, sind die internen Teile Edelstahl- und Aluminiumlegierung, sind beide korrosionsbeständige Materialien, und die Oberflächentechnik wird behandelt.

Ankommende Schnittstelle g1/2 oder m20×1.5

Anwendbares Kabel φ5-φ10

Airpipe-Schnittstelle zg 1/4"

Gewicht ungefähr 2,3 Kilogramm
