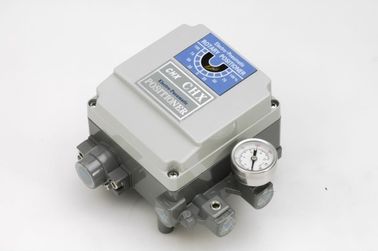

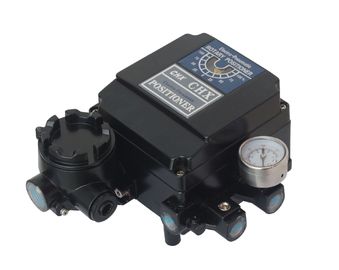

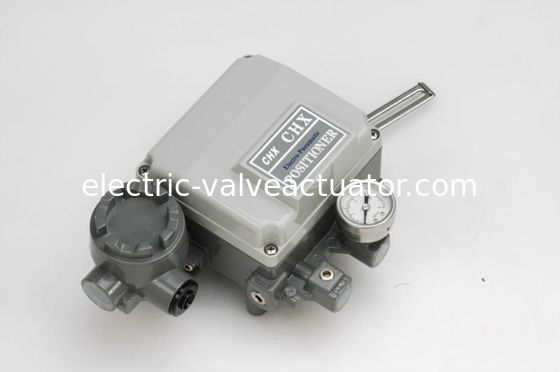

Elektrisches Stellwerk des Ventils CHX-1000

Elektrisches pneumatisches Stellwerk CHX -1000R wird für Drehoperation von pneumatischen Drehschieberauslösern mittels des elektrischen Prüfers oder der Kontrollsysteme mit einem Analogergebnissignal von 4 bis 20 MA- oder Spaltenstrecken benutzt

Zusammenfassung

Elektrischer Landekurssender des Ventils CHX-1000, der mit Auslösern unvereinbar ist und Empfang 4~20mA gegenwärtigen Signals DCs vom Prüfer oder Kontrollsystem, dann Übertragung in Luftdruck welche Übertragung auf den Auslöser, die mit ihr anschließen, zwecks Wertposition steuern.

Eigenschaften

1. Ohne covibration in 5~200Hz

2. Es kann zwischen direkter Aktion und Reaktion, einzelne Aktion und doppelte Aktion leicht umgewandelt werden

3. Für kleine Auslöser, die durch die Verengung des Verzeichnisses geführt werden können, das drosselt, um Erschütterung zu verhindern

4. Niedriger Luftverbrauch, bessere Wirtschaft

5. 1/2 aufgeteilte Strecke verfügbar durch das einfache Teiländern

Technischer Parameter
Grundlegender Fehler: ±1% (einzelne Aktion); ±2% (doppelte Aktion)
Rückholunterschied: 1% (einzelne Aktion), 2% (doppelte Aktion)
Totzone: 0,4% (einzelne Aktion), 0,8% (doppelte Aktion)

Bewertete Reise: 0~ (10~100) Millimeter [Winkelausschlag (Eckreise) 0~ (50°~90°)]

Luftdruck: 0.14~0.55Mpa
Eingangssignal: 4~20mA.DC (Programm); 0~10mA.DC, 4~12mA.DC, 12~20mA.DC, 0~5mA.DC, 5~10mA.DC
Ausgangsdruck: 0.02-0.5MPa
Gasverbrauch: einfachwirkender Auslöser: 3L/min (Luftzufuhr: 0.14Mpa), doppelt wirkender Auslöser: 15L/min (Luftzufuhr: 0.55Mpa)
Ausgangskennlinie: linear
Umgebende Temperatur: tatsächlich Sicherheit 40~+60°C, flammenfestes -20~+60°C
Relative Luftfeuchtigkeit: 5%-100%
Ex Art (Grad): flammenfeste Art (Exd II BT6), tatsächlich Sicherheitsart I (Exia II CT6)
Eingangsimpedanz: 4~20mA DC/280 ±10Ω (bei 20°C)
0~ 10mA.DC/950 ±30Ω (bei 20°C)
Flugverbindung: ZG1/4
Energieschnittstelle: Kabeleinführung G1/2 für ECN-Reihe - G1/2 (GYB02569u)
Material der Wohnung: Sprühverfahren der Aluminiumlegierung
Entwurfsgröße: gerader Winkelausschlag der Reise 221×166.5×117.5 (Millimeter) 221×166.5×113.5 (Millimeter) (length×width×height)
Gewicht: 2.8Kg
