Erschütterungs-Schutz-Übermittler RS485 JM-B-39 IP66 30Vdc

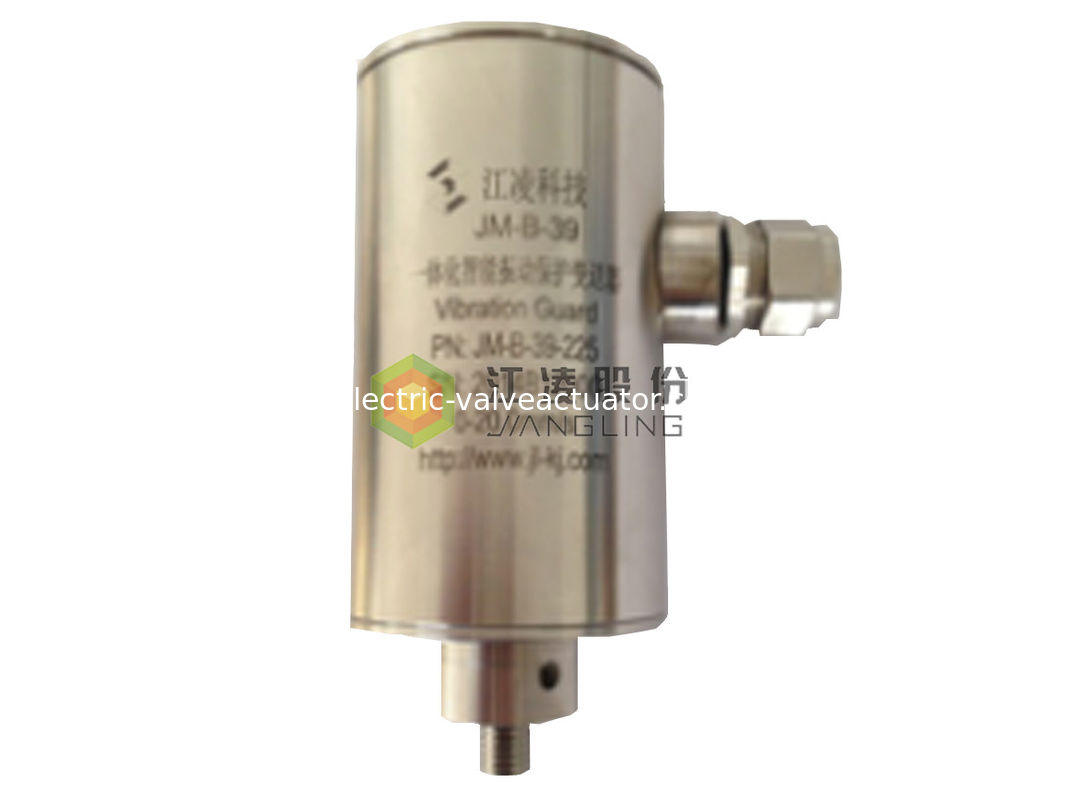

JM-B-39 integrierte intelligenten Erschütterungsschutzübermittler

一, General

JM-B-39 integrierte intelligenten Erschütterungsschutzübermittler ist integriert, intelligent, Hochschutzerschütterungs-Schutzübermittler. Es kann 4-20 MA die gegenwärtige Signalausgabe zur Verfügung stellen, die zur Erschütterungsgeschwindigkeit oder zum Umfang der Lagerbuchse oder Tragensitz der drehenden Maschinerie proportional ist. Gleichzeitig kann es Zwei-Ebenenschalterertrag, TDM-Signalausgabe, etc. auch zur Verfügung stellen. Es sammelt automatisch Erschütterungssignale auf der Maschine und benutzt die umgewandelten Analogsignale in PLC-, DCS- und DEH-Systemen, in etc.

二, Funktion

1. Mit einem hohen Maß Intelligenz, verwirklicht die Parametereinstellung die Brettoperation.

2. Es wird in hohem Grade integriert, einfach zu installieren und auszuprüfen, passend für langfristige on-line-Überwachung und nicht Wartung vor Ort erfordert.

3. Verwendete hauptsächlich, um die Erschütterung der drehenden Maschinerie (IE, Fliesenerschütterung) zu messen.

4. Sekundärwarnungsschalterertrag.

5. Mit gegenwärtigem Analogergebnis 4-20mA.

6. Mit TDM-Schnittstellenertrag.

7. Stellen Sie die Warnung und die gefährlichen Werte willkürlich ein.

8. Mit Eigentestfunktion.

9. Mit selbstsichernder Funktion der Warnung.

10. Mit automatischen Gedächtnis- und Fragenfunktionen des großen Wertes.

11. Es ist für Gebrauch in den Standorten passend, die Explosionsschutz und hohen Schutz erfordern.

三, technische Parameter

1. Anzeigemodus: Digitale Rohranzeige LED

2. Maßkanal: Einfachkanal

3. Messbereich: 0 | 20.0mm/s (Nichterfüllung), 0 | 100.0mm/s kann innerhalb des Bereichs besonders angefertigt werden

4. Empfindlichkeit: 0,0 bis 20,0 mm/s (Nichterfüllung) ±5%, Breitbandeffektivwert (quadratischer Mittelwert)

[4mA ist 0,0 mm/s gleich und 20mA ist 20,0 mm/s (Nichterfüllung) gleich]

5. Maßgenauigkeit: ±1%FS @25℃

6. Frequenzbereich: 10Hz | 1KHz

7. Ausgabebaustein: (1) Stromabgabe: 4~20mA (Last ≤1KΩ)

(2) Sekundärschalterertrag: 2A 30VDC oder 0.5A 125VAC

(3) TDM-Verbindungsstückertrag

(4) RS485 Kommunikationsschnittstellenertrag (optional)

8. Betriebstemperatur: - 25℃ | +70℃

9. Stromversorgung: 18 | 30 VDC (typisches 24Vdc)

Niveau 10.Protection: IP66

Verbrauch 11.Power: <> 8W

12.Weight: 0,5 Kilogramm

13.Dimension: 60 Millimeter (Durchmesser) × 113 Millimeter (H)

14.Material: SS

Faden 15.Mounting: Interne Gewindebohrung M10

四, Auftrags-Führer:

Auftrags-Nr.	Messbereich A	Befestigung von scew B	Erweitern Sie Kabel C
JM-B-39-	1: 10.0mm/s 2: 20.0mm/s * 3: 40.0mm/s 4: 50.0mm/s 5: 25.0mm/s 6: 30.0mm/s n: spezielle Anforderung	1: M10×1.0×10 (L) 2: M10×1.5×10 (L)* n: spezielle Anforderung	1: 2m Metallabschirmung 2: 5m Metallabschirmung Abschirmung des 3:10 m Metall 4:2m asphaltieren nicht die Abschirmung 5: 5m kein abschirmendes Metall * Abschirmung des 6:10 m nicht Metall n: spezielle Anforderung

Anmerkung: Die spezifischen Anforderungen sollten für spezielle vorbildliche Auswahl zur Verfügung gestellt werden
