DCs 20mA elektrische Aluminiumlegierung des Ventil-Stellwerk-IP66 CHX-724

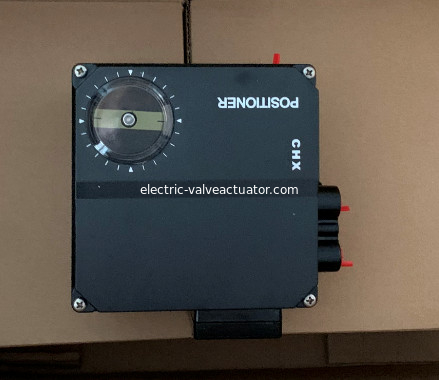

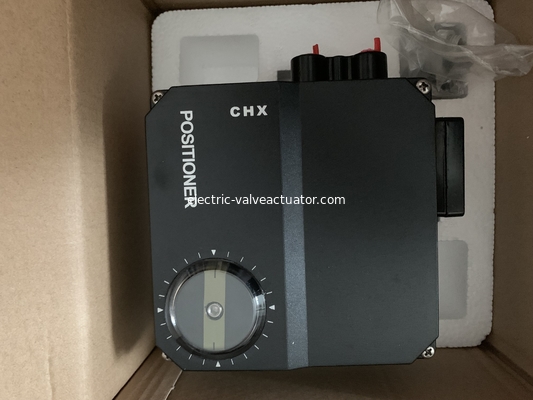

Elektrisches Stellwerk CHX-724 des Ventil-Stellwerks NE724/SI CHX ELEKTROPNEUMATISCHES STELLWERK

Wandelt elektrisches Stellwerk des Ventils Chx700 das Signal DC-4-20mA vom Regler oder Computer IO-Hafen in aerodynamische Kraft um und fährt das Regelventil durch einfachwirkenden oder doppelten verantwortlichen Zylinder, um eckige Verschiebung oder lineare Verschiebung zu verwirklichen. Die Regelung wird durch das Nockenfeedback-system verwirklicht, damit das Regelventil die genaue eckige Verschiebung oder lineare Verschiebung erzielen kann, die zum Eingangssignal proportional sind.

- Standardeingangssignal 4 | 20 MA DC 0 | 20 MA DC

- aufgespaltete Strecke 4 | 12 MA DC 12 | 20 MA DC

- Eingangsimpedanz 220 Ω± 10 Ω

- Maximales Feedbackwinkel 95 °

- gerader Anschlag 20-140mm

- positive und negative Reaktion der Steuerrichtung

- lineares Verhältnis zwischen Anschlag und Signal

- Anschlussdruck 0,14 | 0.8MPa

- Einfluss des Luftversorgungsdrucks < 0,2%/10KPA

- umgebende Temperatur - 25 | + ℃ 85

- Einfluss von umgebende Temperatur ≤ 0,05% ℃

- Schutzgrad IP54

- Gasverbrauch 0.5m3n/h

Servoflachschieber zusammengebracht mit Auslöser φ 4, φ sechs

Leistung, wenn die Auslöserlast verhältnismäßig stabil ist:

- Totzone ≤ 0,4%

- Hysterese < 0,7%

- Linearitäten <± 1%

Erschütterungseinfluß (1.5g – 100Hz) ≤ 1%

Das Oberteil des strukturellen Materials ist Aluminiumlegierung mit Glutaminsäurebehandlung und Sprühbeschichtung des elektrostatischen Pulvers auf der Außenseite, ist die Abdeckung Polycarbonat, und die internen Teile sind Edelstahl und Aluminiumlegierung, die korrosionsbeständige Materialien und abhängig von technischer Oberflächenbehandlung sind.

Ankommende Schnittstelle G1/2 oder M20 × eins Punkt fünf

Anwendbares Kabel φ 5 – φ zehn

Luftrohrschnittstelle ZG 1/4"

Gewicht: über 2.3kg
