Integriertes PA66 Aluminiumschutzrelais WISCOM WDZ-440 für Niederspannung

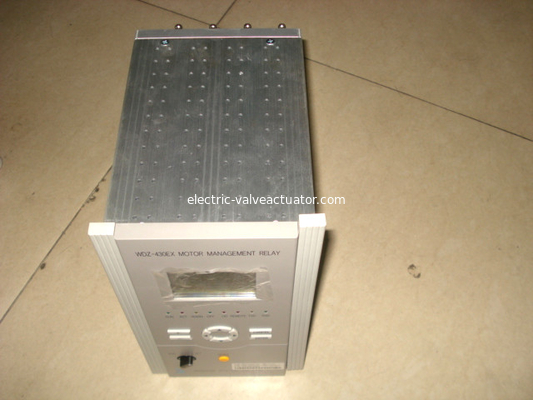

WISCOM-Schutzrelais, WDZ-430EX Bewegungsintegrierter Schutz und Maßgerät

Reihe Wdz-400 umfasst die folgenden Modelle:

Linie wdz-410 integriert

Schutzmaß- und -steuergerät

Schutzmaß- und -steuergerät des Motor wdz-430 integriertes

Differentialschutzgerät des Motor wdz-431

Schutzmaß- und -steuergerät des Transformators der Niederspannung wdz-440 integriertes

Wdz-440ex Mikrocomputerschutz-Funktionskonfiguration ist, wie folgt:

1. Schutz des Überstromes (schneller Bruch) des Abschnitts ich (wenn der Richtungsblockierung, Schwachstromblockierung, Unterdruck zuschließen und Verdoppelung des festen Wertes)

2. Schutz des Überstromes (* * * * schneller Bruch) von Abschnitt II (wenn der Richtungsblockierung, Schwachstromblockierung, Unterdruck zuschließen und Verdoppelung des festen Wertes)

3. Schutz des Überstromes (bestimmter Zeitüberstrom) von Abschnitt III (wenn der Richtungsblockierung, Niederspannung zuschließen, Unterdruckblockierung und Schutzausgang)

4. Umgekehrter Zeitüberstromschutz (vier Kennlinien umgekehrte Standardzeit Iecs)

5. Hinterer Beschleunigungsschutz

6. Überlastschutz

7. Gegenwärtiger Schutz der negativen Reihenfolge

8. Null gegenwärtiger Schutz der Reihenfolge

9. Grundleitung Auswahlschutz des einphasigen (fünftes harmonisches Kriterium kann vorgewählt werden)

10. Überspannungsschutz

11. Niederspannungsschutz

12. Spannungsverlustschutz

13. Negativer Reihenfolgenspannungsschutz

14. Luftkühlungssteuerschutz

15. Nullreihenfolgenspannungsschutz

16. Niedriger ZyklusEntlastungsschutz (mit Spannungsaussperrung, Belegaussperrung und unter gegenwärtiger Aussperrung)

17. Niederspannungstrennungsschutz (wenn der Beleg und unter der gegenwärtigen Blockierung zuschließt)

18. Reclosing Schutz (ohne Spannungsentdeckung und synchrone Entdeckung)

19. Automatischer zugeschalteter Bereitschaftsschutz (mit automatischer Schaltung und automatische Wiederaufnahme, keine Spannung und kein Strom)

20. Überhitzungsschutz

21. Rückleistungsschutz

22. Startzeit des Schutzes zu lange

23. Bestimmter Überstromschutz der Frist IX

24. Umgekehrter Überstromschutz der Zeit IX (vier Kennlinien umgekehrte Standardzeit Iecs)

25. Schutzwahl: Bewegungsparameter (Anmerkung 1)

26. Schutzwahl: Pint-Steuerung (Anmerkung 2)

27. Schutzwahl: Parallele Schaltung Pints (Anmerkung 3)

28. Nicht elektrischer Quantitätsschutz 1 | 8 (Anmerkung 4)

Wdz-440ex Mikrocomputer-Schutzumweltbedingungen

Normale Temperatur: - ℃ 10 | ℃ 55

Grenztemperatur: - ℃ 30 | ℃ 70

Lagertemperatur: - ℃ 40 | ℃ 85

Relative Luftfeuchtigkeit: ≤ 95%, keine Kondensation

Atmosphärendruck: 80 | 110kpa
