Erschütterungs-Überwachung und Fehleranalyse-System

JM-B-6E Auf--lineVibration Überwachung und Fehleranalyse-System

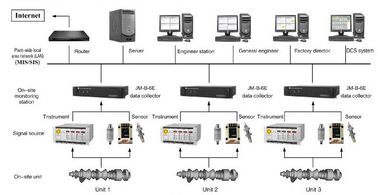

Das System umfaßt intelegent Daten collecter, oben-stufiger Analysecomputer (engneering Station), Überwachungs- und FehleranalyseSystemsoftware und Netzwerk-System.

JMB-B-6Eintelegent Daten collcter wird für fieldsignal acpuisition, Datenspeicherung und Vorbehandlung benutzt. Jedes intelegent Daten collecter hat zwei Gegenseitigstand Phaseninput und 8vibration oder Analogeingaben. Accoring zum thenumber von erforderlichen measuning Punkten der Ausrüstung, einige intelegent Daten collecter konnte verwendet werden.

Der oben-stufige Computer (Technikstation) hat ein grossräumiges Computerspeichersystem. Es ist responsiblefor Laufstatus-Überwachungsausrüstung, Schwingungsanalyse, historische Datenbank und Speicherplatzverwaltung, Störung analysiscapabilities.

Überwachung und Störung analyaia Systemsoftware wird auf dem oben-stufigen Computer laufen gelassen (Ingenieurstation). Es kann Laufausrüstungszustandsüberwachung, Schwingungsanalyse, Datenbankmanagement, faultdiagnosis, Bewegungsbalancieren und Netzkommunikationen sein.

Intelegent-Datenkollektoren und Technikstationen werden durch Ethermet angeschlossen, gleichzeitig kann die Technikstation conecte zu MIS-/SISnetz durch einen Schalter, der zum Vorteil der tplant Führung ist und tachnical Mannschaft zum fristgerechten die Betriebsbedingungen der Ausrüstung und scientifiv Entscheidung zu treffen kennen.

Systemeigenschaften

Systemdesign 1.Open

JM-B-6E hat Ideen eines völlig des offenen Systems Entwurfs, modulare Hardware-Sand-Software-Systeme sind entworfen in Übereinstimmung mit Nutzerbedarfen für flexible Konfiguration.

Gute Ersteigbarkeit, ist es einfach, das System entsprechend der Anzahl von Überwachungszielen zu erweitern und Überwachungsgegenstand canbe, das von einer einzelnen Ausrüstung zu mehrfachen equipment.monitoring-Signalen erweitert wird, kann nur vom Erschütterungsparameter zu den Prozessparametern und zu anderen paramentrs erweitert werden.

Es kann das Kraftwerk-Computersystem (DCS, MIS, SIS) und achineve Datenverbund easyily verbunden sein

Basierte ein Internet/Intranet tachnology, um den Gebrauch von bestehendem LAN, WAN zu erleichtern und Telefonnetz aresources ein Betriebsebeneeinheitszustand, der Netzmitte überwacht, können errichtet werden.

Systemfunktionen

Überwachung 1.Real-time und Warnung

Axiales Erschütterungsrealzeitüberwachungsgerät, Fliesenerschütterung, Geschwindigkeit, displacement.state von Expansion defference.

Ausrüstungsbetriebsparameter-Stangenplan und Ausrüstungssimulation stellen grafisch dar.

Epuipment-Erschütterungs-Durchlauffrequenz disply.

Monitor Erschütterung magnitute Tendenz plot.optional messendes piont der Erschütterungsumfangs-Änderungstendenz.

Zeit und drehende Geschwindigkeitsanzeige.

Funktionierende sttus Equipement Anzeige.

Zweistufige Warnungsfunktion für jedes Erschütterungssignal, RealzeitwarnungsKanalzustand diaply, rot für Warnung, gelb für Gefahr.

Phase contorl Signal-Status recognization.

Datenspeicherung 2.Historical

Signalwellenformen von Ausrüstung täglichen dynatic vubration Daten und wichtige Eigenschaften von Erschütterungsdaten werden gespeichert.

Die ursprünglichen Wellenformen und die vibrationcharactors, entsprechend der drehenden Geschwindigkeitsänderungsrate automatisch, notierend, wenn die Ausrüstung gainingor verlierende Geschwindigkeit (oben beginnend oder schließend) ist, um ein wichtiges Daten libraryof zu errichten die Ausrüstung.

Die ErschütterungsTextdaten gespeichert durch jedes Kanäle einschließlich:

Führen Sie frequencemagnitute, Intensitäts-/Abstandsspannung (Wirbelstrom-Sensoren)

harmonische Größe 1/2X, 1X, 2X und Phase der Harmonik 1X.

Unterstützungen von Betriebsdaten und von hiatorical Daten, machen es möglich, wichtige Daten für Offlineanalyse zu extrahieren.

Zurückrufen des Unfalles 3.The und die WarnungsAktenspeicherung

Die letzten 100 Warnungen notierend, macht--offs und Informationen, einschließlich den Namen von Prüfpunkten wieder herstellend, vergehen Zeit der Warnung und disalarm, drehende Geschwindigkeit, Frequenz und alarmieren ststus.

Besorgnis erregende Listenanzeige.

Wenn er Form dreht, wendet sich ein gewöhnlicher Zustand zu einem Warnungszustand, das System automatisch an einen Notaufnahmebetrieb, increasingf Aufzeichnungsdichte, die ErschütterungsTextdaten und die ursprünglichen Wellenformen, bevor und nachdem die Alarmstufe gespeichert wird.

Druck 4.Statements

Der ganzer Überwachungs- und Analyseplan haben die Vorschaufunktion.

Historische ErschütterungsTextdaten, Gewinnung und verlierendes Geschwindigkeitsdatenlistendruck functon.

Alarmlistedruckfunktion.

Konfiguration 5.Parameter

on-line-Parameter confiquration Funktionen.

Kanalinformations-Konfigurationsfunktionen, inculding: kanalisieren Sie Namen, Sensor-Art, Verlegenheitsrichtung, voller Messgerätwert, Warnungsklotzspeicherung.

Flexible Einrichtung der Überwachung und der Parameter der grafischen Darstellung.

Berichten Sie über Druckkonfigurationen.

Bibliotheksverwaltungsprogramm der Daten 6.Historical

Historische Erschütterungsdaten während der Anfänge und der geschlossenen Abstiege werden besonders gehandhabt, können sie zur Erschütterungssteuerung und pradi zu ctive Wartung hilfreich sein.

Den Erschütterungsstatus erinnernd an, einige Anfänge und Abschaltungen suring, kann die Analysepläne an zur Verfügung stellen, die zur Linie Überwachungsanlage simiar sind.

Durch Datenbank OUery, Erschütterungsstörung diagnisis Zeichen, die unterschiedliche Ausrüstungserschütterung während einiger vergleichend extrahierend können Anfang und Abschaltungen, eine Basis für Fehlerdiagnose zur Verfügung gestellt werden.

Die Klassifikation der hiatorical Datenverwaltung (waveform.vibrations-Eigenschaften, Landungsspeeddata, alarmieren Daten, ect.). Zu acilitate Untersuchungen, zur Anzeige, zu den Druckaussagen und zu den Funktionen.

Fehleranalyse 7.Viration

JM-B-6E System hat vorübergehenden Status der Ausrüstung und Warnung staus Realzeitschwingungsanalysefunktionen. Es gibt Art zwölf von Erschütterungsdatenplänen: Stangen, Datenliste, Zeitgebietsdaten stellen, spectrue Plan, axi Spurnplan, Träger plant, Trendanalyseplan, polarer Plan, Stangenkarte, fallsplot, 2D hoospecttum, axi Mitteplan grafisch dar.

On-line-Parameterkonfiguration Suppporting.
