ZHJ-3D Niederfrequenzschwingungssensor veritcal mit 2 Schrauben

ZHJ-3D Niederfrequenzschwingungssensor

Funktionsprinzip

ZHj-3D Niederfrequenzschwingungssensor ist ein Trägheits-Sensor. Er kann vibraton Signale zu elektrische Signale unter Verwendung des nagnetic Induktionsprinzips machen. Er besteht hauptsächlich aus magnetischem Kreis, Trägheitsangelegenheit und Dämpfung Frühling und andere componebts. Es gibt einen Magneten, der steif innerhalb des Sensor-Oberteils geregelt werden, und die Trägheitsangelegenheit (die Spule compoent) hängend am Oberteil durch die Frühlingskomponente. An der Betriebszeit ist dieser Sensor auf einer Maschine, wie die Maschinenerschütterung, wenn der Sensor in seinem Frequenzbereich ist, dort ist relative Bewegung zwischen dem Magneten Spulenamerikanischen nationalstandards örtlich festgelegt, umwickelt er schneidet magnetische Linien und erzeugt eine iductive Spannung, diese Spannung ist proportional zur Erschütterungsrate des objecte, das nach der integralen Verarbeitung zu diesem Signal, wir erhält das Verschiebungssignal gemessen wird.

Technische Parameter

Strecke des Warte 1.Frequency: 0.5Hz~200Hz (- 3db)

2.Sensitivity: 8mV/μm±5%, 5mV/μm±5%, 4mV/μm±5% (justierbar mit dem requiriement des Benutzers)

Strecke 3.Measuring: ±1mm (±2mm, ±3mm)

4.Linearity: ≤2%

Ausgangsspannung 5.Maximum: 8V (einzelne Spitze)

Temperatur 6.Environmental: -30℃~80℃ (relative Luftfeuchtigkeit: ≤90%)

metheds 7.Measuring: veritcal, horizontal

Spannung 8.Power: ±12V

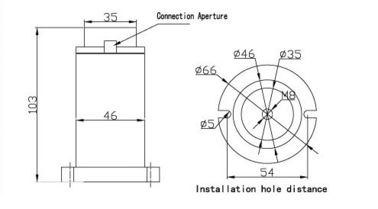

9.Installation: 2 Schrauben an einem Kreis Φ56

Maß 10.External: 66mm (Länge) ×103mm (wigth)
