Leistungstranformator-differenzialer Schutzrelais-Mikroprozessor der Wicklung PCS-9671 drei

Wickelnder Transformator PCS-9671 drei Differentialschutz-Relais-Mikroprozessor-Begrenzungsstromdifferentialschutz. (87T), CT-Sättigungsentdeckung

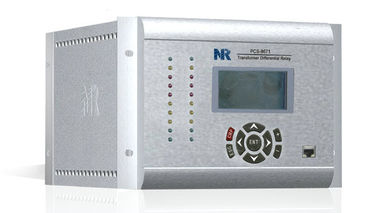

Das PCS-9671 ist ein mikroprozessorgesteuertes Relais, das für den Schutz der Zweiwicklung oder der Dreiwicklung Transformatoren mit Maximum drei CT-Input bestimmt ist. Es kann auch verwendet werden, um Reaktoren zu schützen oder als Stummeldifferentialschutz angewendet werden. Der gegenwärtige Differentialschutz der Begrenzung, der unrestraint Differentialschutz und eingeschränkte der Erdschlussschutz wird geboten.

Das Relais ist zum Probieren der Analogsignale von den herkömmlichen Transformatoren oder zum Empfangen der probierten Werte von elektronischem CTs/VTs über das Mischen von Einheiten fähig. Die programmierbare Logik, die LED, der binäre Input und die Ertrag können entsprechend den spezifischen Anforderungen durch Software-Tool konfiguriert sein. Es stellt die Schnittstellen für Stationsbus und Prozessbus beziehungsweise zur Verfügung und stützt Iec 61850-8-1 MMS, GANS, Repräsentativwert Iecs 61850-9-2.

Schutz und Steuerung
Begrenzungsstromdifferentialschutz. (87T)

Zwei Stadien mit Niedrigeinstellung und Hocheinstellung werden für diesen Schutz zur Verfügung gestellt. Und das Niedrigeinstellung Stadium konnte durch CT-Sättigung, Einschaltstrom, overexcitation und CT-Stromkreis blockiert werden Ausfall. Auch konnte das Hocheinstellung Stadium durch Einschaltstrom- und CT-Stromkreisausfall blockiert werden.

Unrestraint-Stromdifferentialschutz. (50/87UT) Es wird verwendet, um die ernste interne Störung schnell zu klären.

Eingeschränkter Erdschlussschutz. (Hinweis)

Bis 3 Hinweis-Schutz, der auf Nullreihenfolge gegenwärtigem differenzialem Element basiert, wird geboten.

Phasenüberstromschutz für jede Seite. (50/51P)

Bis 3 Überstromschutz wird geboten.

Mechanischer Schutz. (M.Ü.)

Bis 8 mechanische Kanäle werden zur Verfügung gestellt.

Ct-Stromkreisüberwachung. (CTS)

Ct-Stromkreisüberwachung besteht aus zwei Elementen: Ct-Stromkreisabweichung ohne Störungsdetektoraufnahme und CT umkreisen Ausfall mit Störungsdetektoraufnahme.

Einschaltstrom, der durch 2. Harmonik blockiert

das Phase-getrennte Blockieren, Kreuz blockierend und composited blockierend werden für Auswahl zur Verfügung gestellt.

Overexcitation, das durch 5. Harmonik blockiert

Overexcitation wird über das Verhältnis des 5. harmonischen gegenwärtigen und grundlegenden Stroms ermittelt.

Ct-Sättigungsentdeckung

Ct-Sättigung ist über composited 2. und 3. Harmonik bemerkenswert.

Management
64 Schutzoperationsberichte, Benutzerarbeitsfolgepläne 1024 Überwachungswarnungsaufzeichnungen, 1024 Kontrollfunktionsaufzeichnungen und 1024. 64 Störungs- und Störungsaufzeichnungen. 1024 späteste SOE-Aufzeichnungen, späteste Aufzeichnungen der folgenden Elemente geben das Ändern an. Bis vier Häfen 10Base-T/100Base-TX (RJ45) oder zwei Häfen 100Base-FX mit Iec 61850-8-1 MMS und GANS für nicht-Zeit-kritische Mitteilung, Iec 60870 5-103 über TCP/IP oder DNP 3,0. Zwei Häfen der Rückseite RS-485 mit Iec 60870-5-103. Bis sechs Häfen 100Base-FX mit Iec 61850-9-2 probierend. Wert und GANS für zeit-kritische Mitteilung. Ein Hafen der Rückseite RS-485 für Uhrsynchronisierung. Ein Hafen der Rückseite RS-232 für Drucker. 1 Hafen der Frontplatte RJ45 für die Prüfung und die Einstellung. Stoppen Sie Synchronisierung über Impuls, IRIG-B und SNTP ab.

Zusätzliche Prüfungs-Funktionen
Prüfung der virtuellen stolpernd Berichtsgeneration und -kommunikation.

Prüfung der virtuellen Selbstüberwachung Berichtsgeneration und -kommunikation.

Prüfung der virtuellen binären Inputzustandsänderungsberichtsgeneration und -kommunikation.

Binäre Ertragprüfung.

Manuelle auslösende Störungsaufnahme
