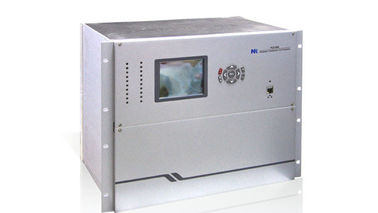

PCS-985 Generator Transformer Einheit Schutzrelais 87 g Differential protection

Des Generator-PCS-985 Differentialschutz Transformator-Einheits-des Schutzrelais-87g, Überstromschutz, Bestimmt-Zeitüberlastschutz, Umgekehrt-Zeitüberlastschutz

Das PCS-985 bietet den kompletten Haupt- und Ersatzschutz von Generatortransformator Einheiten, der normalerweise Generator, Haupttransformator, zusätzlicher Transformator und Erreger oder Erregungstransformator enthält. Es stützt Verbindungen zu herkömmlichem CTs/VTs und zu elektronischem CTs/VTs, und ist in große Kapazität Turbodynamo, im Gasturbinengenerator und im Kernstromgenerator mit verschiedenen Anschlussmodi weit verbreitet.

Für eine wesentliche Generatortransformator Einheit können zwei Sätze PCS-985 verwendet werden, um kopierte Schutzkonfiguration zu erzielen. Zwei Gebrauch PCS-985 verschiedene CT-Gruppen und Haupt- und Ersatzschutz in einer PCS-985 Anteil eins CT-Gruppe.

Generatorschutz

Differentialschutz. (87G)
DPFC-Differentialschutz. (87G)
Hoher empfindlicher Querdifferentialschutz. (87G)
Längs-nullreihenfolge Überspannungsschutz für interturn Störung. (59N/60)
DPFC-Richtungsschutz für Interdrehung Störung. (67)
Kontrollierter Überstromschutz der Spannung. (50)
Phase-zu-Phase Widerstandschutz. (21G)
Extreme gegenwärtige Sperrfunktion am Generatoranschluß.
Grundlegender Nullreihenfolge Spannungsschutz für Ständererdschluss. (64S)
Überspannungsverhältnisschutz der dritten Harmonik für Ständererdschluss. (64S)
Überspannungsdifferentialschutz der dritten Harmonik für Ständererdschluss. (64S)
Ständererdschlussschutz 100% mit Spannungseinspritzung. (64R)
Rotor Einpunkt Erdschlussschutz. (64R1)
Rotor Zweipunkt Erdschlussschutz. (64R2)
Bestimmt-Zeitständerüberlastschutz. (50S)
Umgekehrt-Zeitständerüberlastschutz. (51S)
Bestimmt-Zeit Negativreihenfolge Überlastschutz. (50Q)
Umgekehrt-Zeit Negativreihenfolge Überlastschutz. (51Q)

Typische Anwendungen
Verlust-von-Erregung Schutz. (40)
Unangemessener Schutz. (78)
Überspannungsschutz. (59)
Bestimmt-Zeit Übererregung Schutz. (24)
Umgekehrt-Zeit Übererregung Schutz. (24)
Rückleistungsschutz. (32R)
Niederleistungsschutz. (37G)
Aufeinander folgender stolpernd Rückleistungsschutz. (32R)
Underfrequency-Schutz. (81U)
Overfrequency-Schutz. (81O)
Start-/Abschaltungsschutz des differenzialen Stroms.
Start-/Abschaltungsschutz von null-equence Spannung.
Niedrig--freuquency Überstromschutz. (50)
Unbeabsichtigter Erregungsschutz. (50/27)
Unterbrecherausfallschutz. (50BF)
Spannungsbalancenfunktion. (60)
Vt-Stromkreisüberwachung. (VTS)
Ct-Stromkreisüberwachung. (CTS)

Erregungs-Transformator/Excitor-Schutz

Differentialschutz. (87ET)
Überstromschutz. (50)
Bestimmt-Zeitüberlastschutz. (50)
Umgekehrt-Zeitüberlastschutz. (51)

Haupttransformator-Schutz
Generator-Transformator Einheitsdifferentialschutz. (87GTU)
Differentialschutz. (87T)
DPFC-Differentialschutz. (87T)
Eingeschränkter Erdschlussschutz. (64REF)
Phase-zu-Phase Widerstandschutz an Hochspg-Seite. (21P)
Kontrollierter Überstromschutz der Spannung an Hochspg-Seite. (50)
Überlastungswarnung. (49)
Einführung des Abkühlens. (49)
Richtungs-nullreihenfolge Überstromschutz an Hochspg-Seite. (67G)
Umgekehrt-Zeit Nullreihenfolge Überstromschutz an Hochspg-Seite. (51G)
Gap-nullreihenfolge Spannungsschutz an Hochspg-Seite.
Gap-nullreihenfolge gegenwärtiger Schutz an Hochspg-Seite.
Null-Reihenfolge Spannungswarnung an LV-Seite.
Bestimmt-Zeit Übererregung Schutz. (24)
Umgekehrt-Zeit Übererregung Schutz. (24)
Pole-Diskrepanzschutz an Hochspg-Seite. (62PD)
Unterbrecher Flashoverschutz.
Vt-Stromkreisüberwachung. (VTS)
Ct-Stromkreisüberwachung. (CTS)

Zusätzlicher Transformator
Differentialschutz. (87T)
Kontrollierter Überstromschutz der Spannung an Hochspg-Seite. (50P)
Spannung steuerte Überstromschutz von Niederlassung 1 an LV-Seite. (50P)
Spannung steuerte Überstromschutz von Niederlassung 2 an LV-Seite. (50P)
Null-Reihenfolge Überstromschutz von Niederlassung 1 an LV-Seite. (50G)
Null-Reihenfolge Überstromschutz von Niederlassung 2 an LV-Seite. (50G)
Überlastungswarnung. (49)
Einführung des Abkühlens. (49)
Blockieren der Auflast Hahnänderung. (OLTC)
Vt-Stromkreisüberwachung. (VTS)
Ct-Stromkreisüberwachung. (CTS)

Verschieden
Mechanischer Schutz.
Spannung und gegenwärtige Antriebautoanpassung.
Selbstdiagnose.
GPS-Uhrsynchronisierung.
Fehlerspeicher.
