Kontakt: | 1 Formular X, 2 Formular A und 2 Formular C Kontaktvereinbarungen | Spule: | Nicht-Verriegeln |
---|---|---|---|
Spulen-Strom: | 75mA | Widerstand gegen Isolierung: | 1000MΩ |
Kontaktart: | SPST ((1FormX) | Max. Strom: | 10A |
Macht: | 1.25W | Wechselspannung: | 150VDC |

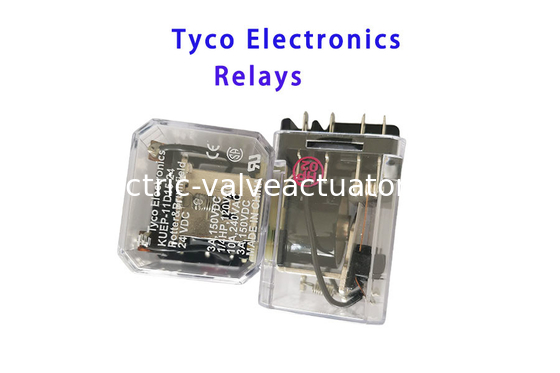

Markieren: | KUP-11A55-120,24VDC Tyco Electronics Relais,Schnell verbinden Tyco Electronics Relay |
Steckerrelais der KUEP-Reihe
1 Formular X, 2 Formular A und 2 Formular C
10 Ampere Nennstrom
Magnetische Ausblasung
Verschiedene Montagemöglichkeiten
Anzeigeleuchte verfügbar
KUEP
Kontaktpunkt:
Schnelle Verbindung, Solder.
Kontakt - Stromklasse = Klasse 5A bis 10A
Kontaktstrom (A) = 10
Kontakt - Begrenzung des Dauerstroms (A)
Kontakt - Grenzstrom (A) = 10
Kontakt - Grenzbrechstrom (A) = 10
Isolierung - Anfangsdielektrischer Strom zwischen Spulen/Kontaktklasse = 1500V bis 2500VA Klasse
Isolierung - Anfangsdielektrischer Strom zwischen offenen Kontakten (V rms) = 1200
Dielektrische Festigkeit - Drahtkontaktkörper (V rms) = 2200
Kontakt - Nennspannung (vDC) = 150
Kontakt - Begrenzungsstrom (A) = 10
Kontakt - Schaltvorgang empfohlene Belastung.Min.= 300mA bei 12V
Leitungsspannung (VDC) = 24
Leitungsspannung (2)= 472
Nennleistung der Leitung (mw) = 1250
Spirale - Nennleistungsklasse = Klasse 1W bis 1,5W
Isolierung - Erste Isolierwiderstand (MR= 100000)
Größe:
Mechanische Längenklasse = 35 mm bis 40 mm
Längen (mm) = 38,90[1,550]
Mechanische - Breiteklasse = 30 mm bis 40 mmKlasse
Breite (mm [in]) = 35,70[1,405]
Mechanische - Höhenklasse = 40 mm bis 50 mmKlasse 5
Höhe (mm) = 48,40[1.905]
Installationsart = Socket
Gewicht (g [oz]) = 85,00[2,988]
Kontaktmaterial = AgCdO
Kontakt - Anzahl der Polen = 1
Kontakt - Besondere Eigenschaften = MagneticBlowout
Kontaktkombinationsformular = 1 Formular X ((NEIN,Bridging)
Spulenerregungssystem = monostabil, Gleichstrom
Spirale - Besondere Eigenschaften = UL Spirale IsolierungKlasse B
Standard: RoHS/ELV
Genehmigte/registrierte Normen = CSA, UL
Umwelt - Schutzkategorie = RTI Umwelt - Umgebungstemperatur, Max.(°c[F]) = 70[158]
Umwelt - Umgebungstemperaturklasse = Klasse 50°C bis 70°C
Zubehör/Sockeltyp = GleisverbindungSockel, Snap-in-Sockel, PCB-Sockel, DIN-Rail-Sockel, Fahrgestellverbindung Sockel
Name | Elektronisches Steuerrelais |
---|---|
Dielektrische Festigkeit | 2000VAC/1min |
Spannung der Spule | 35 bis 125VDC 6 bis 240VAC |
Widerstand gegen Isolierung | 1000 MΩ |
Spannung | 12V/24V/220V |
Luftfeuchtigkeit | ≤ 85% RH |
Strom | 10A/20A/30A |
Betriebstemperatur | -25°C bis 70°C |
Spulenwiderstand | 50Ω bis 1000Ω |
Lebensdauer | >=100.000 Mal |
Marke | Tyco Relays KUP-14A35-120 TE Verbindung, Tyco Relays KUP-11A55-120 TE Verbindung, Tyco Relays KUP-11A15-24 TE Verbindung |
Tyco Electronic Control Relays KUEP-3D35-24 von TE Connectivity sind für eine zuverlässige Steuerung in einer Vielzahl von Anwendungen konzipiert.Betriebstemperatur von -40 °C bis 85 °C und Luftfeuchtigkeit ≤ 85% RHMit einer Berührungskapazität von 5A/10A/15A/20A, einer Spannung von 12V/24V/220V und einer Größe von 38*35*48mm ist es ideal für die Steuerung von Schaltkreisen in Industrie,Anwendungen im Gewerbe und im WohnbereichDieses zuverlässige Produkt eignet sich für den langfristigen Gebrauch und kann zur Steuerung von Motoren, Pumpen, Ventilatoren, Magneten, Ventilen und anderen industriellen Anwendungen verwendet werden.Es wird auch in Telekommunikationssystemen verwendet.Darüber hinaus kann es in Heimautomationssystemen und Sicherheitssystemen wie Türschlössern, Lichtern und Alarmen eingesetzt werden.
