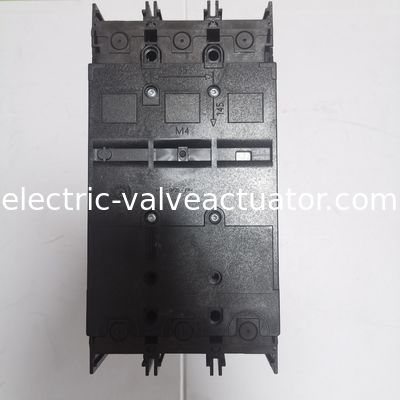

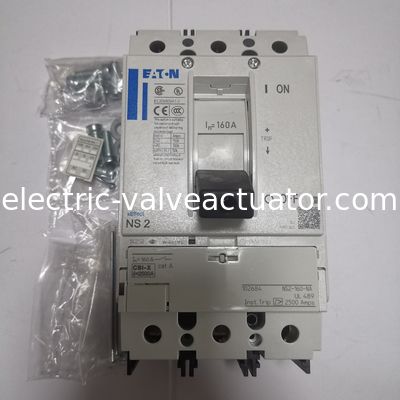

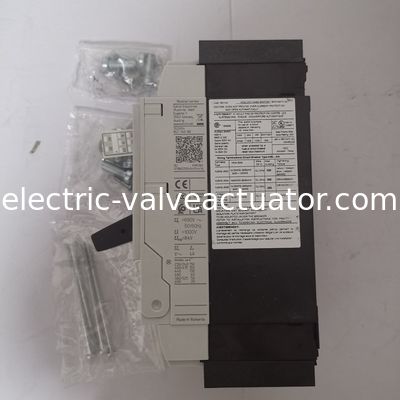

Eaton geformtes Gehäuse Schaltbetriebsbrecher Zubehör Schalter Isolationsschalter, geformtes Gehäuse Schalter NS2-160-NA

Katalognummer

102684

Modellcode

NS2-160-NA

EAN

4015081025442

Produktlänge/Tiefe

142 mm

Produkthöhe

185 mm

Produktbreite

105 mm

Produktgewicht

2.404 kg

Einhaltung der Vorschriften

RoHS-konform

Zertifizierungen

IEC 60947-2
CSA (Datei Nr. 22086)
CSA-zertifiziert
UL 489
Speziell für Nordamerika ausgelegt
CSA-C22.2 Nr. 5-09
UL/CSA
CSA (Klasse Nr. 4652-06)
UL (Kontrollnummer der Kategorie WJAZ)
UL (Aktennummer E148671)
CE-Kennzeichnung
IEC
UL aufgeführt

Weltweit verfügbar

102684

Produktspezifikationen

Amperage-Nennwert

160 A

Nennspannung

690 V - 690 V

Typ des Leistungsschalters

N2

Eigenschaften

Schutzeinheit
Motorantrieb optional

10.10 Temperaturanstieg

Der Hersteller des Panels ist für die Berechnung des Temperaturanstiegs verantwortlich.

10.11 Leistung für Kurzschluss

Die Spezifikationen für die Schaltanlage müssen eingehalten werden.

10.12 Elektromagnetische Verträglichkeit

Die Spezifikationen für die Schaltanlage müssen eingehalten werden.

10.13 Mechanische Funktion

Das Gerät erfüllt die Anforderungen, sofern die Angaben in der Gebrauchsanweisung (IL) eingehalten werden.

10.2.2 Korrosionsbeständigkeit

Erfüllt die Anforderungen der Produktnorm.

10.2.3.1 Überprüfung der thermischen Stabilität der Gehäuse

Erfüllt die Anforderungen der Produktnorm.

10.2.3.2 Überprüfung der Widerstandsfähigkeit von Isolationsmaterialien gegen normale Hitze

Erfüllt die Anforderungen der Produktnorm.

10.2.3.3 Widerstand gegen abnormale Hitze/Feuer durch interne elektrische Effekte

Erfüllt die Anforderungen der Produktnorm.

10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung

Erfüllt die Anforderungen der Produktnorm

10.2.5 Heben

Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.

10.2.6 Mechanischer Aufprall

Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.

10.2.7 Aufschriften

Erfüllt die Anforderungen der Produktnorm.

10.3 Schutzgrad der Baugruppen

Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.

10.4 Freizügigkeit und Entfernung zum Kriechen

Erfüllt die Anforderungen der Produktnorm.

10.5 Schutz vor Elektroschocks

Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.

10.6 Einbau von Schaltvorrichtungen und Komponenten

Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.

10.7 Interne elektrische Schaltungen und Verbindungen

Ist die Verantwortung des Panelfabrikanten.

10.8 Anschlüsse für externe Leiter

Ist die Verantwortung des Panelfabrikanten.

10.9.2 Leistungsfrequenzelektrische Leistung

Ist die Verantwortung des Panelfabrikanten.

10.9.3 Impulsabwehrspannung

Ist die Verantwortung des Panelfabrikanten.

10.9.4 Prüfung von Gehäusen aus Isoliermaterial

Ist die Verantwortung des Panelfabrikanten.

Verschmutzungsgrad

3

Montageverfahren

Festgestellt
Montage der DIN-Schiene (Top-Hat-Schiene) ist optional
Einbautechnik

Stromabhängige Wärmeableitung der Ausrüstung

24.35 W

Betriebstemperatur der Umgebung - max.

70 °C

Umgebungstemperatur - min

-25 °C

Lagertemperatur im Raum - max.

70 °C

Lagertemperatur im Raum - min

-40 °C

Nennstrom (Iu)

250 A

Übersicht
Spezifikationen
Mittel
102684
Nummer der Reihe STBN2250404054414
Eaton Moeller-Serie NZM - Formgehäuse-Schalter, 3p, 160A
Allgemeine Angaben
Produktbezeichnung
Eaton Moeller-Serie NZM geformter Schalter
Katalognummer
102684
Modellcode
NS2-160-NA
EAN
4015081025442
Produktlänge/Tiefe
142 mm
Produkthöhe
185 mm
Produktbreite
105 mm
Produktgewicht
2.404 kg
Einhaltung der Vorschriften
RoHS-konform
Zertifizierungen
IEC 60947-2
CSA (Datei Nr. 22086)
CSA-zertifiziert
UL 489
Speziell für Nordamerika ausgelegt
CSA-C22.2 Nr. 5-09
UL/CSA
CSA (Klasse Nr. 4652-06)
UL (Kontrollnummer der Kategorie WJAZ)
UL (Aktennummer E148671)
CE-Kennzeichnung
IEC
UL aufgeführt
Weltweit verfügbar
102684
Produktspezifikationen
Amperage-Nennwert
160 A
Nennspannung
690 V - 690 V
Typ des Leistungsschalters
N2
Eigenschaften
Schutzeinheit
Motorantrieb optional
10.10 Temperaturanstieg
Der Hersteller des Panels ist für die Berechnung des Temperaturanstiegs verantwortlich.
10.11 Leistung für Kurzschluss
Die Spezifikationen für die Schaltanlage müssen eingehalten werden.
10.12 Elektromagnetische Verträglichkeit
Die Spezifikationen für die Schaltanlage müssen eingehalten werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, sofern die Angaben in der Gebrauchsanweisung (IL) eingehalten werden.
10.2.2 Korrosionsbeständigkeit
Erfüllt die Anforderungen der Produktnorm.
10.2.3.1 Überprüfung der thermischen Stabilität der Gehäuse
Erfüllt die Anforderungen der Produktnorm.
10.2.3.2 Überprüfung der Widerstandsfähigkeit von Isolationsmaterialien gegen normale Hitze
Erfüllt die Anforderungen der Produktnorm.
10.2.3.3 Widerstand gegen abnormale Hitze/Feuer durch interne elektrische Effekte
Erfüllt die Anforderungen der Produktnorm.
10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung
Erfüllt die Anforderungen der Produktnorm.
10.2.5 Heben
Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Mechanischer Aufprall
Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
Erfüllt die Anforderungen der Produktnorm.
10.3 Schutzgrad der Baugruppen
Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.
10.4 Freizügigkeit und Entfernung zum Kriechen
Erfüllt die Anforderungen der Produktnorm.
10.5 Schutz vor Elektroschocks
Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Schaltvorrichtungen und Komponenten
Nicht anwendbar, da die gesamte Schaltanlage bewertet werden muss.
10.7 Interne elektrische Schaltungen und Verbindungen
Ist die Verantwortung des Panelfabrikanten.
10.8 Anschlüsse für externe Leiter
Ist die Verantwortung des Panelfabrikanten.
10.9.2 Leistungsfrequenzelektrische Leistung
Ist die Verantwortung des Panelfabrikanten.
10.9.3 Impulsabwehrspannung
Ist die Verantwortung des Panelfabrikanten.
10.9.4 Prüfung von Gehäusen aus Isoliermaterial
Ist die Verantwortung des Panelfabrikanten.
Verschmutzungsgrad
3
Montageverfahren
Festgestellt
Montage der DIN-Schiene (Top-Hat-Schiene) ist optional
Einbautechnik
Stromabhängige Wärmeableitung der Ausrüstung
24.35 W
Betriebstemperatur der Umgebung - max.
70 °C
Umgebungstemperatur - min
-25 °C
Lagertemperatur im Raum - max.
70 °C
Lagertemperatur im Raum - min
-40 °C
Nennstrom (Iu)
250 A
Bewertungsstrom (Iu) (UL 489 csa 22.2 Nr. 5.1)
250 A
Anzahl der Hilfskontakte (Austauschkontakte)
0
Anzahl der Hilfskontakte (normalerweise geschlossene Kontakte)
0
Anzahl der Hilfskontakte (normalerweise offene Kontakte)
0
Wechseln von Position
I, +, 0
Schutzniveau
Im Bereich der HMI-Geräte: IP20 (Grundschutztyp)
IP20
Richtung der eingehenden Versorgung
Nach Bedarf
Typ der elektrischen Verbindung des Hauptkreislaufs
Schraubverbindung
Lebensdauer, mechanisch
20000 Abwicklungen
Überspannungskategorie
III. Die
Schutzgrad (IP), vordere Seite
IP66 (mit Drehgriffe für die Türkopplung)
IP40 (mit isolierender Umgebung)
Schutzniveau (Entscheidungen)
IP00 (Abschlüsse, Phasenisolator und Bandterminal)
IP10 (Tunnelterminal)
Anzahl der Stangen
Drei-Polar
Kapazität des Terminals (Kupferstreifen)
Min. 2 Segmente von 16 mm x 0,8 mm an der hinteren Verbindung (Punch)
Max. 10 Segmente von 16 mm x 0,8 mm am Endpunkt der Box
Max. 10 Segmente von 24 mm x 0,8 mm an der Rückseite (Punch)
Max. 8 Segmente von 15,5 mm x 0,8 mm (2x) an der Endbox
Min. 2 Segmente von 9 mm x 0,8 mm am Endpunkt der Box
NA: maximal 10 Segmente von 16 mm x 0,8 mm bei der hinteren Verbindung (gestochen)
NA: Min. 2 Segmente von 16 mm x 0,8 mm an der hinteren Anschlussseite (gestochen)
Lebensdauer, elektrisch
10000 Arbeiten bei 415 V AC-1
7500 Betriebsvorgänge bei 690 V AC-1
10000 Betriebsvorgänge bei 400 V AC-1
6500 Arbeiten bei 400 V AC-3
5000 Betriebsvorgänge bei 690 V AC-3
6500 Arbeiten bei 415 V AC-3
Funktionen
Trennschalter/Hauptschalter
Typ
Schalter-Abschalter
Besondere Merkmale
IEC/EN 60947-2: Leistungsschalter ohne Überstrom (CBI-X) mit Hauptschaltermerkmalen und Isolationsmerkmalen nach IEC/EN 60204.
Nennstrom = Nennstrom ohne Unterbrechung: 160 A
Anwendung
Schaltkreise für Zweigstellen, Zuführkreise
Anschlussposition für den Hauptstromkreislauf
Vorderseite
Nennbetriebsstrom für eine spezifizierte Wärmeableitung (In)
160 A
Leistungsverlust
24.3 W
Kurzschlusszeit insgesamt
< 10 ms
Kurzschlussfreigabe ohne Verzögerung - max.
2500 A
Kurzschlussfreigabe ohne Verzögerung - min
2500 A
Kapazität des Terminals (Kupfer-Streifen)
NA: Min. 16 mm x 5 mm direkt an der Rückseite des Schalters
Max. 24 mm x 8 mm bei direkter Verbindung an der Rückseite des Schalters
M8 beim hinteren Schraubanschluss
Min. 16 mm x 5 mm direkt an der Rückseite des Schalters
NA: M8 bei Rückschraubverbindung
NA: max. 20 mm x 5 mm direkt an der Rückseite des Schalters
Terminalkapazität (Kupferfester Leiter/Kabel)
6 mm2 - 16 mm2 (2x) am Endpunkt der Box
NA: 6 AWG (1x) am Tunnelterminal
10 mm2 - 16 mm2 (1x) am Endpunkt der Box
4 mm2 - 16 mm2 (2x) direkt an der Rückseite des Schalters
10 mm2 - 16 mm2 (1x) direkt an der Rückseite des Schalters
16 mm2 (1x) am Tunnelende
NA: 12 - 6 AWG (1x) am Boxterminal
NA: 12 - 6 AWG (1x) direkt an der Rückseite des Schalters
Terminalkapazität (Aluminium-Festleiter/Kabel)
10 mm2 - 16 mm2 (2x) direkt an der Rückseite des Schalters
10 mm2 - 16 mm2 (1x) direkt an der Rückseite des Schalters
16 mm2 (1x) am Tunnelende
Terminalkapazität (Kupferstrangleiter/Kabel)
6 mm2 - 25 mm2 (2x) am Endpunkt der Box
25 mm2 - 185 mm2 (1x) direkt an der Rückseite des Schalters
10 mm2 - 70 mm2 (1x) am Endpunkt der Box
25 mm2 - 185 mm2 (1x) an einem Loch-Tunnel-Terminal
NA: 4 - 350 AWG/kcmil (1x) am Boxterminal
NA: 4 - 350 AWG/kcmil (1x) bei einem 1-Loch-Tunnelterminal
25 mm2 - 70 mm2 (2x) direkt an der Rückseite des Schalters
Endgeränge (Aluminiumstrangleitungen/Kabel)
25 mm2 - 185 mm2 (1x) an einem Loch-Tunnel-Terminal
25 mm2 - 35 mm2 (2x) direkt an der Rückseite des Schalters
25 mm2 - 35 mm2 (1x) direkt an der Rückseite des Schalters
Typ des Griffes
Schwinghebel
Einstellung des Kurzverzögerungsstroms (Isd) - max.
0 A
Einstellung des Kurzverzögerungsstroms (Isd) - min
0 A
Instantanströmung (II) - max.
2500 A
Instantanstrommessung (II) - min
2500 A
Anzahl der Tätigkeiten pro Stunde - max.
120
Einstellung der Überlastströmung (Ir) - max
0 A
Einstellung der Überlastströmung (Ir) - min
0 A
Nennleistung für den Kurzschluss Ics (IEC/EN 60947) bei 230 V, 50/60 Hz
150 kA
Nennleistung für den Kurzschluss Ics (IEC/EN 60947) bei 400/415 V, 50/60 Hz
150 kA
Nennleistung für den Kurzschluss Ics (IEC/EN 60947) bei 440 V, 50/60 Hz
130 kA
Nennleistung für den Kurzschluss Ics (IEC/EN 60947) bei 525 V, 50/60 Hz
37.5 kA
Nennleistung für Kurzschlussbrüche Ics (IEC/EN 60947) bei 690 V, 50/60 Hz
5 kA
Nennleistung für Kurzschlüsse Icm bei 400/415 V, 50/60 Hz
330 kA
Nennleistung für Kurzschlüsse Icm bei 440 V, 50/60 Hz
286 kA
Nennleistung für Kurzschlüsse Icm bei 525 V, 50/60 Hz
105 kA

Nennleistung für Kurzschlüsse Icm bei 690 V, 50/60 Hz

53 kA

Standardterminals

Schraubendurchgang

Optionale Endgeräte

Box-Terminal, Verbindung hinten, Tunnel-Terminal

Nennbetriebsspannung Ue (UL) - max.

600 Y / 347 V

Nennleistung für Kurzschlüsse Icm bei 240 V, 50/60 Hz

330 kA

Nennimpulswiderstandsspannung (Uimp) an Hilfskontakten

6000 V

Nennimpulswiderstandsspannung (Uimp) an den Hauptkontakten

8 000 V

Nennspannung der Isolierung (Ui)

1000 V Wechselstrom
