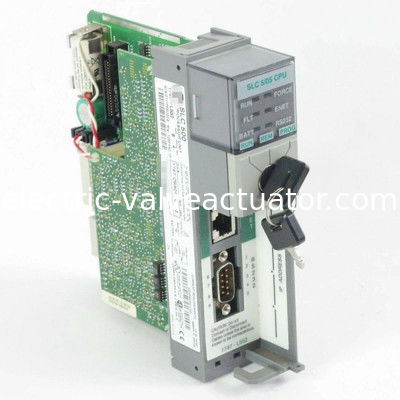

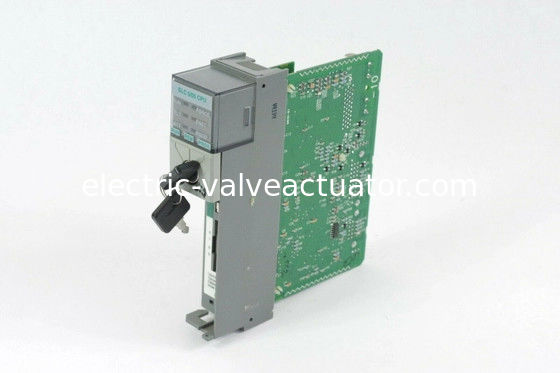

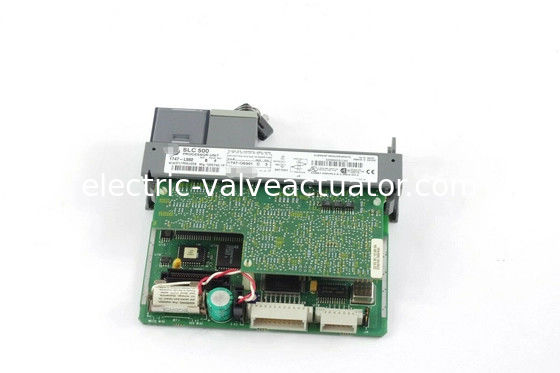

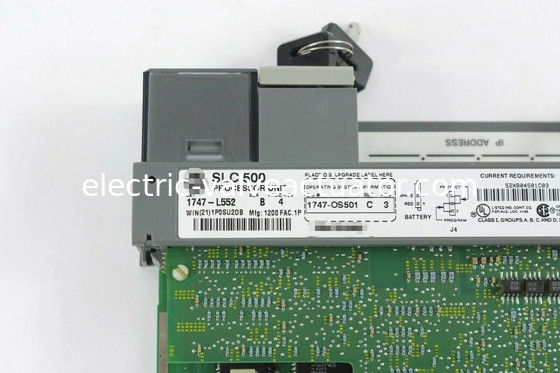

1747-L552 SLC 500 Prozessor-Einheits-Prüfer PLC-Modul 32 K ANWENDERSPEICHER

Beschreibung von 1747-L552 CPU MODUL 32 K BENUTZERSPEICHER SLC-5/05 CONTROLLER

Kurzdetails:

• 1747-L552
• CPU MODUL
• 32 K BENUTZERSPEICHER
• SLC-5/05 CONTROLLER
• 32 K
• ETHERNET & RS-232 KOMMUNIKATION
• BENUTZERSPEICHER
• LOKALE ANALOGE E/A
• GLEICH WIE A1747-L552
• GLEICH WIE E1747-L552
• GLEICH WIE R1747-L552

Über 1747-L552

Der 1747-L552 ist ein SLC 500-Prozessor, der zur Unterkategorie SLC 5/05 gehört. Dieser Prozessor ist ein Einzelsteckplatz-Prozessor, der direkt mit der Backplane eines beliebigen SLC 500-Chassis verbunden wird. Dieser Prozessor ist mit einem RS232-Anschluss für Peer-to-Peer-Kommunikation und Ethernet-Kommunikation für netzwerkbasierte Anwendungen und gleichzeitigen Datenaustausch integriert.

Dieser Prozessor ist ideal für den Einsatz in mittelgroßen bis großen Anwendungen mit Schwerpunkt auf der Integration des Maschinenebenenbereichs in die Unternehmensebene. Dieser Prozessor bietet auch praktische Integrationsfunktionen für die Anforderungen des Industrial Internet of Things (IIoT).

Im Gegensatz zu anderen Prozessoren der SLC 500-Plattform umfassen die eingebetteten Kommunikationsfähigkeiten dieser Prozessoren DH485, Data Highway Plus (DH+), Remote I/O und DeviceNet. Diese Kommunikationsprotokolle sind proprietär und erfordern Spezialmodule oder Konverter und Gateways von Drittanbietern, um die vertikale Integration zu ermöglichen. Mit dem eingebetteten Ethernet ist dieser Prozessor sofort einsatzbereit für die vertikale Integration.

Der RS232-Kommunikationsanschluss ist ein klassischer Kommunikationsanschluss, der sich ideal für die Mensch-Maschine-Schnittstellen (HMI)-Kommunikation eignet und typischerweise auf derselben Tafel installiert wird, auf der der speicherprogrammierbare Steuerungs- (SPS-)Prozessor installiert ist, da RS232 eine begrenzte Reichweite hat.

Die große Speicherkapazität des 1747-L552 bietet eine E/A-Kapazität von 4096 Eingängen und Ausgängen, wodurch der Prozessor mehrere kleine Prozesse oder einen einzelnen großen Prozess steuern kann. Die Systemkritikalität muss berücksichtigt werden, um richtig zu planen, welcher Prozess in denselben Prozessoren enthalten sein kann. Es unterstützt auch die Implementierung einer Remote-E/A-Topologie, um die strategische Installation von E/A-Modulen zu ermöglichen.

Dieses Modul hat einen maximalen Benutzerspeicher von 32K Wörtern, mit 28K Wörtern für die Daten oder das Programm und 4K Wörtern für Benutzerdaten. Der Prozessor hat auch eine absolute maximale Anzahl von E/A von jeweils 4096 für Eingänge und Ausgänge. Er hat auch maximal 480 lokale Analogpunkte. Dieser Prozessor unterstützt bis zu einhundertsieben (107) Programmierbefehle und erlaubt die Installation von bis zu drei (3) Chassis mit maximal dreißig (30) Steckplätzen. Der maximale Eingangsstrom dieses Prozessors beträgt 1A bei 5 Volt DC und 0A bei 24 Volt DC. Er verfügt über eine typische Programmscanzeit von 0,9 Millisekunden/K, eine E/A-Scanzeit von 0,225 Millisekunden und eine XIC-Bit-Ausführung von 0,37 µs.


Abhängig von der Stromversorgungsbelastung hat dieser Prozessor eine Programmspeicher-Haltezeit von 20 Millisekunden bis 3 Sekunden nach einem Stromausfall. Er hat eine Betriebsvibration von 0,015 Zoll, eine Spitze-zu-Spitze-Verschiebung bei 5 bis 57 Hertz und eine Beschleunigung von 2,5 G bei 57 bis 2000 Hertz. Dieser Prozessor hat auch einen Betriebsschock von 30 G und eine nicht kondensierende relative Luftfeuchtigkeit von 5 bis 95 %. Der Betriebstemperaturbereich dieses Prozessors beträgt 0 bis 60 Grad Celsius und der Lagertemperaturbereich -40 bis 85 Grad Celsius.

Das einzige kompatible Speichermodul für diesen Prozessor ist das 1747-M13 für die Firmware-Version der Serie C OS501 oder höher. Die Stromversorgung muss ausgeschaltet werden, wenn ein Modul hinzugefügt oder entfernt wird. Status-LEDs sind für diesen Prozessor verfügbar und ermöglichen es Ihnen, seinen aktuellen Zustand zu überwachen. Der 1747-L552-Prozessor hat ein offenes Gehäuse und wird über ein Chassis montiert. Der gesamte Prozessor misst 145 x 35 x 142 Millimeter. Die Ethernet-Verbindung dieses Prozessors ist BOOTP-fähig und unterstützt bis zu 48 eingehende oder ausgehende Verbindungen. Sie können den Prozessor auch manuell mit der Programmiersoftware RSLogix 500 konfigurieren, abgesehen von einer BOOTP/DHCP-Anforderung. Ausgehende Verbindungen können nur eine Verbindung pro Zielknoten herstellen. Mehrere MSG-Anweisungen teilen sich dieselbe Verbindung, wenn sie denselben Zielknoten verwenden. Dieser Prozessor hat auch einen RS-232-Anschluss und einen Flash-Backup-Speicher. Er verfügt über eine vom Benutzer austauschbare Lithiumbatterie, die durchschnittlich zwei Jahre hält. Der 1747-L552-Prozessor hat einen Kondensator, der es dem Prozessor ermöglicht, mindestens 30 Minuten lang mit der Batterie-Backup-Funktion zu arbeiten, während die Batterie selbst getrennt wurde. Die Batterie muss innerhalb von 30 Minuten an den Prozessor angeschlossen werden, um Daten im RAM-Speicherverlust zu vermeiden.
