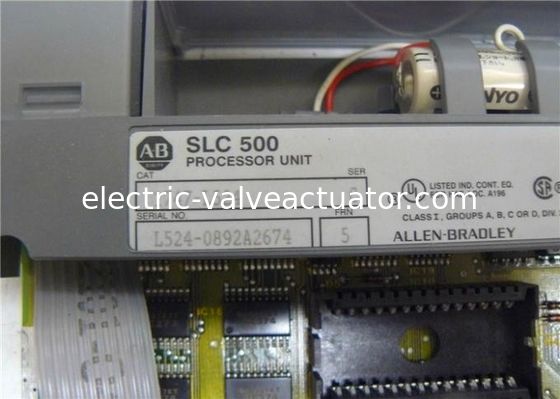

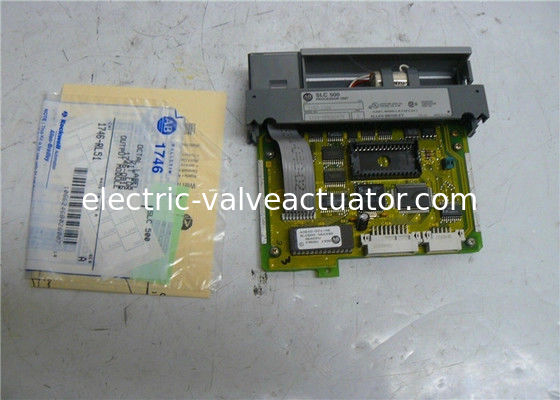

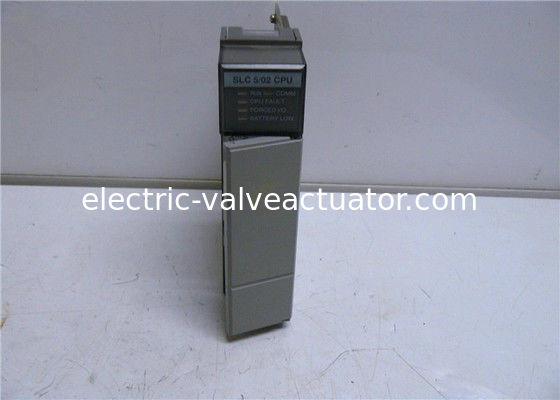

Allen Bradley 1747-L524 Prozessor-Modul Serie C für SLC 500 Steuerungssysteme

Über 1747-L524:

Der AB 1747-L524 ist ein SLC 500 Prozessor. Dieser Prozessor, auch als SLC 5/02-Controller bezeichnet, hat eine maximale Speicherkapazität von 4000 Modulen für Anweisungen und maximal 4096 Module für diskrete Eingänge und Ausgänge. Sie können mehr als 60 Arten von Modulen, wie z. B. Analog-, Digital- und Scannermodule, für diesen Prozessor verwenden. Dieser Prozessor ist jedoch nicht mit den Modulen 1746-BLM und 1746-MPM kompatibel. Durch die Installation von Scannermodulen in diesem Prozessor können Sie DeviceNet, ControlNet und Universal Remote I/O zum System hinzufügen sowie 19 zusätzliche Anweisungen hinzufügen. Dieser Prozessor hat außerdem maximal 480 lokale analoge E/A und maximal 3/30 lokale Chassis/Steckplätze. Beachten Sie, dass mit diesem Prozessor kein zusätzlicher Datenspeicher installiert werden kann. Sie können jedoch optionale EEPROM-Module verwenden. Mit diesen Speichermodulen können Sie den Inhalt des Prozessor-RAM speichern und die im EEPROM-Speicher gespeicherten Daten in den Prozessor-RAM laden. Der mit diesem Prozessor verfügbare DH-485-Kommunikationsanschluss ist so eingestellt, dass er Anweisungen empfängt und initiiert, erfordert jedoch den 1747-PIC, wenn Sie den Anschluss zum Programmieren anschließen.

Statusanzeigen sind für diesen Prozessor verfügbar. Der Prozessor 1747-L524 kann 71 Programmierbefehle haben und kann mit der Software RSLogix 500, PLC-500 A.I. Series, HHT und APS programmiert werden. Er verfügt außerdem über eine vom Benutzer austauschbare Batterie, die schätzungsweise durchschnittlich 2 Jahre hält. Dieser Prozessor mit den Abmessungen 145 x 35 x 142 Millimetern kann mit einem Chassis montiert werden und hat ein offenes Gehäuse. Er hat einen maximalen Strom von 0,9 A bei 5 Volt DC und minimale Watt und Gesamt-Watt von jeweils 1,75. Die Programmscanzeit des Prozessors beträgt 4,8 Millisekunden/K und die E/A-Scanzeit 1,6 Millisekunden. Die Bit-Ausführung beträgt 2,4 µs. Dieser Prozessor hat außerdem eine Backplane-Stromlast von 350 mA bei 5 Volt DC und 105 mA bei 24 Volt DC. Abhängig von der Stromversorgung beträgt die Programmscan-Haltezeit nach Stromausfall 20 Millisekunden bis 3 Sekunden. Die Betriebstemperatur dieses Prozessors liegt zwischen 0 und 60 Grad Celsius und die Lagertemperatur zwischen -40 und 85 Grad Celsius. Seine Vibration beträgt 0,015 Zoll Auslenkung Spitze-zu-Spitze bei 5 bis 57 Hertz und 2,5 G Beschleunigung bei 57 bis 2000 Hertz. Er hat außerdem einen Betriebsschock von 30 G und eine nicht kondensierende relative Luftfeuchtigkeit von 5 bis 95 %.

Technische Daten:
