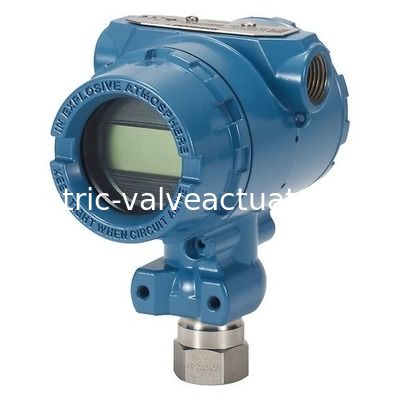

RosemountTM 2088 Gage And Absolute Pressure Transmitter 316L SST Legierung C-276 NSF NACE® Gefährlicher Standort

RosemountTM 2088 Mess- und Absolute-Drucktransmitter 316L SST, Legierung C-276 NSF, NACE®, gefährlicher Standort

Modell 2088 Niedrige Leistung

Die derzeitigen Verfahren für die Installation, Konfiguration und Wartung des Smart Low-Power-Senders Modell 2088 sind identisch mit dem Smart-Sender Modell 2088 mit einer Leistung von 4-20 mA.Siehe Handbuch 00809-0100-4690.

Das aktuelle Verkabelungsdiagramm und die HART-Schnellschlüsselsequenzen des Modells 275 für die Modell 2088 Low Power-Option sind unten dargestellt.

Montieren Sie den Sender.

Nachstehend sind ungefähre Gewichte für jeden Sender angegeben:

Rosemount 2088 2,44 Pfund (1,11 kg)

Rosemount 2090F 2,74 Pfund (1,24 kg)

Rosemount 2090P 2,96 Pfund (1,34 kg).

In vielen Fällen ermöglicht die kompakte Größe und das geringe Gewicht der Montage direkt auf dem jeweiligen Gerät ohne zusätzliche Befestigungsstütze.direkt an eine Wand befestigt, Panel oder zwei Zoll Rohr mit der optionalen Montagehalterung

Freigabe des Elektronikgehäuses

Der Sender wird so montiert, dass die Endseite zugänglich ist. Für das Entfernen der Abdeckung ist eine Freiheit von 0,75 Zoll (19 mm) erforderlich.Für die Entfernung der Abdeckung ist ein Abstand von drei Zoll erforderlich, wenn ein Zähler installiert ist.

Umweltzeichen für Wohnungen

Für eine wasserdichte/staubdichte Dichtung des Leitungsleiters ist ein Fadendichtband (PTFE) oder -klebstoff auf männlichen Leitungsfäden erforderlich und erfüllt die Anforderungen von NEMA® Typ 4X, IP66 und IP68.Informieren Sie den Hersteller, wenn andere Einstiegsschutzbewertungen erforderlich sind..

Bei M20-Fäden müssen die Leitungssteckdosen bis zur vollen Fadenverbindung oder bis zum Erreichen des mechanischen Widerstands angebracht werden.

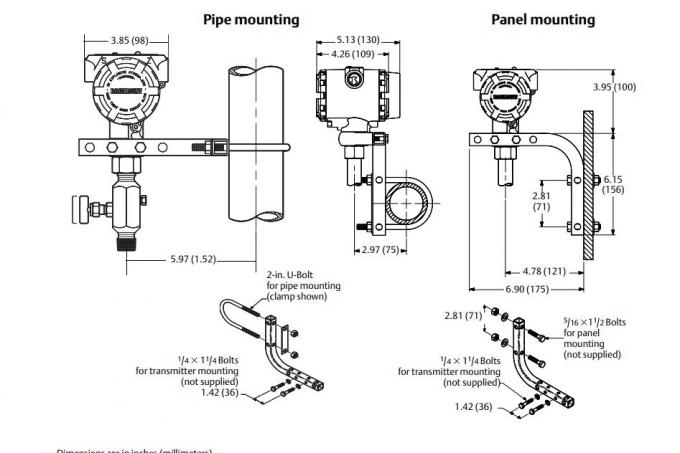

Montageklammern

Rosemount 2088, 2090F oder 2090P-Sender können über eine optionale Befestigungsstütze (Optionalcode B4) auf einem Panel oder in einem Rohr montiert werden.Siehe Abbildung 3-1 auf Seite 32 und Angaben zu den Abmessungen und der Montagekonfiguration..

Konfiguration der Sendersicherheit

Es gibt vier Sicherheitsmethoden mit den Sendern Rosemount 2088, 2090F und 2090P.

¢ Sicherheitsauslöser

HART®-Sperre

Konfigurierung Knopfverriegelung

Passwort der LOI
