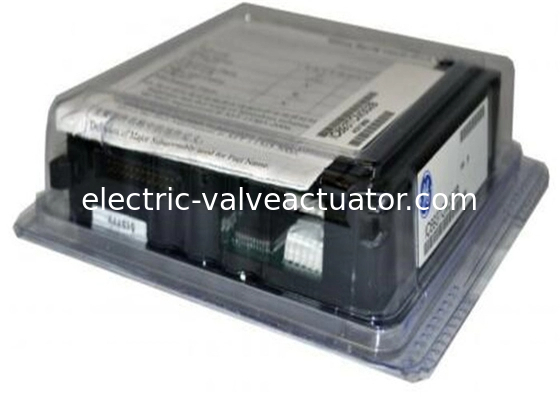

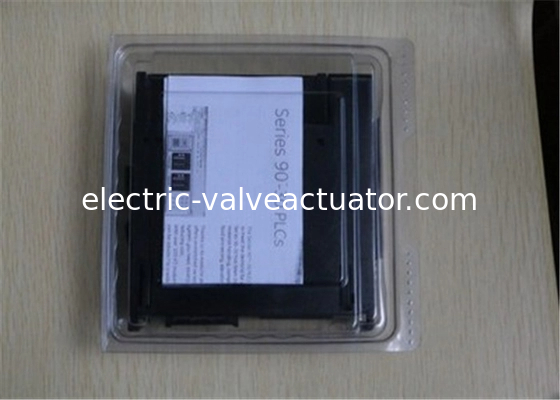

OBSOLETE GE GENUIS IC693TCM302 (FANUC) TEMP CONTROL MODULEVerbessertes Kommunikationsmodul für Genius

Das verbesserte Genius-Kommunikationsmodul (GCM+), IC693CMM302,ist ein intelligentes Modul, das eine automatische globale Datenkommunikation zwischen einem PLC der Serie 90-30 und bis zu 31 anderen Geräten auf einem Genius-Bus ermöglichtDie GCM+ kann in jeder Standard-CPU-Basisplatte der Serie 90-30, einer Erweiterungs-Basisplatte oder einer Remote-Basisplatte installiert werden.Es wird empfohlen, das Modul in der CPU-Basisplatte zu installieren, da die Schlagzeit des GCM+-Moduls vom Modell der SPS und der Basisplatte abhängt, in der es sich befindet.Anmerkung: Wenn in einem System ein GCM-Modul vorhanden ist, können GCM+-Module nicht in das System aufgenommen werden.Mehrere GCM+-Module können in einem PLC-System der Serie 90-30 installiert werden, wobei jedes GCM+ seinen eigenen Genius-Bus hat, der bis zu 31 zusätzliche Geräte im Bus bedientSo kann beispielsweise ein PLC der Serie 90-30 mit drei GCM+-Modulen automatisch globale Daten mit bis zu 93 anderen Genius-Geräten austauschen.Das GCM+-Modul kann für verschiedene Anwendungen verwendet werden, wie: „ Datenüberwachung durch einen Personalcomputer oder einen Industriecomputer. „ Datenüberwachung von Genius-E/A-Blöcken (obwohl sie Genius-E/A-Blöcke nicht steuern kann).„ Peer-to-Peer-Kommunikation zwischen Geräten im Bus„ Master-Slave-Kommunikation zwischen Geräten auf dem Bus (emuliert Remote-E/A). Der Genius-Bus verbindet sich mit dem Terminalboard vor dem GCM+-Modul

Die LEDs an der Vorderseite des GBC geben seinen Betriebszustand an und sollten während des normalen Betriebs eingeschaltet sein.Diese LED schaltet sich ein, nachdem die Power-Up-Diagnostik abgeschlossen ist. COM Zeigt den Status des Genius-Kommunikationsbusses an. Diese LED ist stetig eingeschaltet, wenn der Bus ordnungsgemäß arbeitet. Sie blinkt bei intermittierenden Busfehlern und ist bei einem fehlgeschlagenen Bus ausgeschaltet.Es ist auch aus, wenn keine Konfiguration von der PLC-CPU empfangen wurde.
