GE FANUC IC693CHS393F ERWEITTE 10-SLOT FERNENBASE EXPANSION EMI einjährige Garantie

GE FANUC IC693CHS393F ERWEITTE 10-SLOT FERNENBASE EXPANSION EMI einjährige Garantie

Schnelle Einzelheiten

1. Marke:GE
2. Modell:Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
3. Herkunftsort: USA

Andere übergeordnete Erzeugnisse

In einem System, das Remote-Basisplatten verwendet, kann es nicht mehr als 700 Fuß Kabel geben, die alle Basisplatten verbinden. Eine Remote-Basisplatte kann nicht allein stehen. Sie muss mit einem System verbunden sein, das eine CPU hat.Die CPU kann in einer SPS oder in einem PC mit einer PC-Schnittstellenkarte sein (siehe Kapitel 11). Remote capability is facilitated by the Remote baseplate’s built-in isolation between the +5 volt logic supply used by the I/O modules residing in the Remote baseplate and the supply for the interface circuit associated with the I/O Bus Expansion Interface. Isolierung hilft, Probleme im Zusammenhang mit ungleichgewichtigen Bodenbedingungen zu vermeiden. Die maximale Anzahl der pro System zulässigen Remote-Basisplatten hängt von der Art der CPU ab, mit der sie verwendet werden. Für CPUs 331, 340, und 341, ist das Maximum 4. Für CPUs mit einer Nummer von 350 und höher beträgt das Maximum 7.Jede Remote-Basisplatte verfügt über eine 25-Pin weibliche D-Typ Expansion Stecker am rechten Ende für die Verbindung mit anderen Baseplatten montiertDie Fernbedienungsplatten sind in zwei Größen erhältlich: 5-Slots (IC693CHS398) und 10-Slots (IC693CHS392) Eine Fernbedienungsplatte unterstützt nicht die folgenden intelligenten Optionsmodule: PCM, ADC, BEM330 und CMM.Diese Module müssen in eine CPU-Basisplatte montiert werden. Alle anderen E/A- und Optionsmodule können in jede Art von Basisplatte montiert werden. Fernsteuerungs-Basisplatten haben die gleiche physikalische Größe, verwenden dieselbe Art von Stromversorgung,und unterstützt die gleichen E/A- und Optionsmodule wie die Expansion-Basisplatten. Jede Fernbedienplatte verfügt über einen DIP-Schalter zur Auswahl der Racknummer.

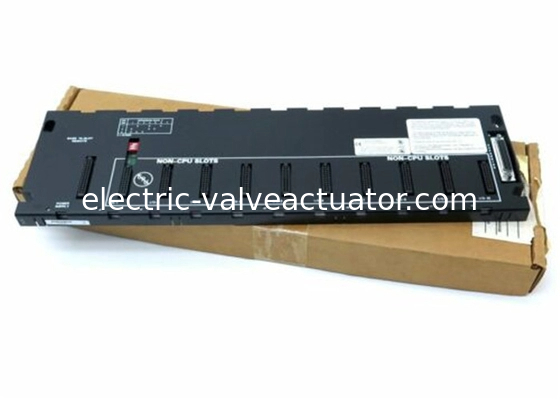

Die GE Fanuc IC693CHS393 ist eine 10-Steck-Fernbedienung.Diese Komponente wurde für das GE-System der Serie 90-30 PLC entwickelt.Erstens, in jedem System, das Remote-Basisplatten verwendet,die Gesamtmenge der Kabel, die alle Basisplatten verbinden, muss weniger als 700 Fuß betragen.. Außerdem kann eine Remote-Basisplatte keine eigenständige Einheit sein. Stattdessen muss sie mit einem System verbunden sein, das eine CPU hat. Diese CPU kann in einem programmierbaren Logikcontroller (PLC) oder in einem PC sein.Der PC muss mit einer PC-Schnittstellenkarte ausgestattet sein..

Die Fernbedienung ist isoliert.Dies ist zwischen der +5-Volt-Logikversorgung, die von den I/O-Modulen verwendet wird, die sich in der Remote-Basisplatte befinden, und der Versorgung für die Schnittstellenschaltung, die mit der I/O Bus Expansion Interface verbunden ist.Ungleichgewichte Bodenbedingungen können zu Problemen führen, daher ist es wichtig, Isolation zu haben, um diesen Problemen entgegenzuwirken. Der Typ der CPU in einem System bestimmt die Anzahl der Remote-Basisplatten, die verwendet werden können. Das Maximum beträgt 4 für CPUs 331, 340 und 341.Die maximale Anzahl, die verwendet werden kann, beträgt 7.





Es gibt einige intelligente Optionsmodule, die nicht von einem Remote-Backplane unterstützt werden - PCM, CMM, ADC und BEM330.Alle übrigen E/A-Module und Optionsmodule können in jede Art von Basisplatte montiert werden. Ähnlich wie bei den Expansion-Basisplatten verwenden Remote-Basisplatten die gleiche Art von Stromversorgung und unterstützen die gleichen E/A- und Optionsmodule.Am rechten Ende jeder Fernbodenplatte befindet sich ein weiblicher D-Typ-Erweiterungsanschluss mit 25 Pins.Jede Remote-Basisplatte verfügt auch über einen DIP-Schalter zur Auswahl der Racknummer.
