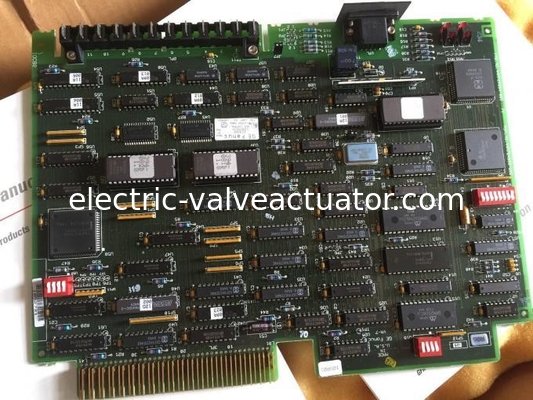

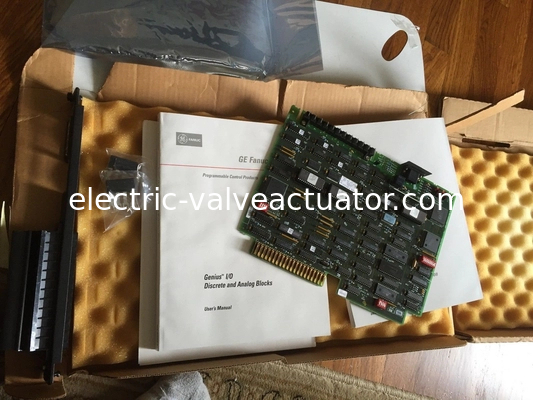

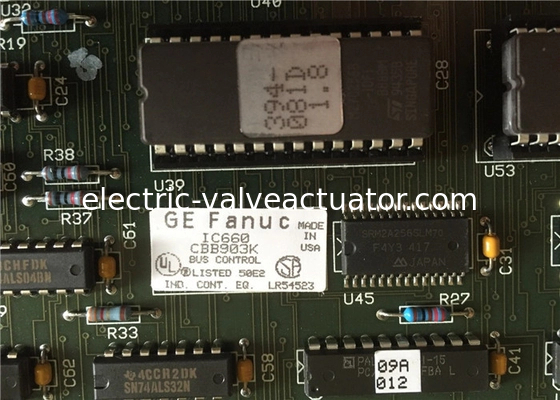

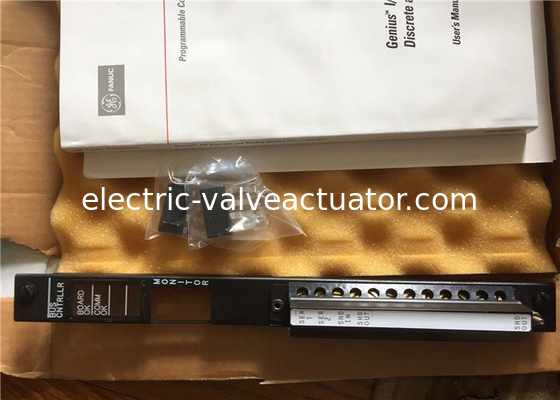

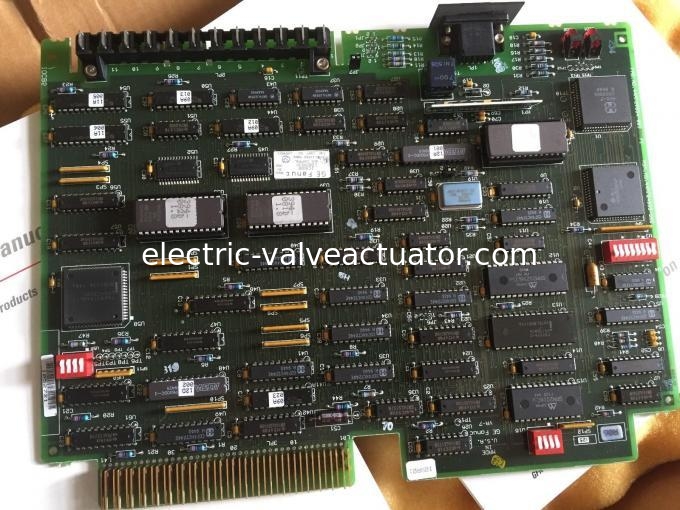

IC660CBB903K GE FANUC PLC-Logik-Prüfer-Series Six Input-/Outputbus-Prüfer

Die GE Fanuc IC660CBB90xx Serie BUS-Steuermodule sind eine erforderliche Schnittstelle zwischen einer Series Six Plus SPS und den Genius I/O-Blöcken, wenn diese im E/A-System der SPS enthalten sind. Das Bus-Controller-Modul kann in jedem E/A-Steckplatz in der CPU oder in einem E/A-Rack mit hoher Kapazität platziert werden, das sich in einer CPU-Station oder einer lokalen E/A-Station bis zu 2000 Fuß (600 Meter) von der CPU entfernt befindet. Mehrere Bus-Controller können in einem Rack platziert werden. Da jeder Bus-Controller 20 Lastenheiten verbraucht, können bis zu 5 Module in einem CPU-Rack oder 10 Module in einem E/A-Rack mit hoher Kapazität platziert werden.

Ein Bus-Controller kann in einem E/A-Rack in einer Remote-E/A-Station platziert werden, wenn die CPU-Scanzeit größer als 10 ms ist. Aufgrund der reduzierten Kapazität der seriellen E/A-Kommunikationsverbindung werden jedoch keine Fensterbefehle unterstützt. Jeder Bus-Controller kann bis zu 30 Genius I/O-Blöcke mit der Series Six Plus CPU über Twisted-Pair-Kommunikation bis zu 2000 Fuß (600 Meter) verbinden. Die einzige Begrenzung für die Anzahl der Bus-Controller in einem SPS-System ist die E/A-Kapazität der Series Six Plus CPU. Jeder Bus-Controller hat, ähnlich wie jedes E/A-Modul, Zugriff auf alle E/A-Referenzen in seiner E/A-Kette.

Ein 4-Segment-DIP-Schalter auf dem Modul wird verwendet, um die Kanalauswahl für die erweiterte E/A-Adressierung zu aktivieren. Wenn die normale (nicht erweiterte) Adressierung verwendet wird oder die Kanalauswahl über E/A-Transmittermodule erfolgt, ist keine Schaltereinstellung erforderlich.

Der Genius I/O-Bus muss am Bus-Controller durch seine charakteristische Impedanz abgeschlossen werden. Die erweiterte Version des Bus-Controllers bietet drei wählbare On-Board-Impedanzen: 100Ω, 150Ω oder 750Ω. Drei Jumper (JPI, JP2 und JP3) auf dem Modul werden verwendet, um einen der aufgeführten Werte auszuwählen oder keine Impedanz auszuwählen.
