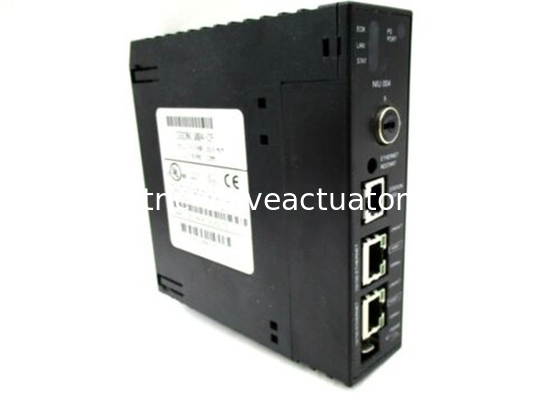

DieDie Kommission hat die Kommission aufgefordert, folgende Maßnahmen zu treffen:ist ein GE FanucEthernet-Netzwerk-Schnittstelle der Serie 90-30Diese funktioniert als eine Ethernet Global Data Station (EGD), die Eingabe- und Ausgabedaten, Status- und Steuerungsdaten über das Netzwerk austauscht.3 AnschlüsseDas Mac-Adressen-Label kann sich auf der Außenseite des Moduls befinden.IC693NIU004 ENUIkommt mit8 LEDs.DieDer EOK-, LAN-, STAT- und PS-Anschluss gibt den Status des Moduls an.DieDie anderen vier LEDs sind an die beiden RJ-45-Anschlüsse angeschlossen.Die Stromversorgungs-LED ist nicht mit den Ethernet-Anschlüssen verbunden, sondern zeigt lediglich das Vorhandensein von Verkehr über die seriellen Anschlüsse der Stromversorgung des Moduls an.Die EOK-, LAN- und STAT-LEDs können eingeschaltet/ausgeschaltet sein.Diese geben den Status der Ethernet-Schnittstellen, den Datenverkehr an den Ethernet-Ports (LAN-LED) und die Anzeige eines Ausnahmeereignisses an.Jeder RJ-45 Ports kommt mit 2 LEDs genau wie Sie auf einem PC finden würde RJ-45 Port. Die mit der Bezeichnung LINK/ACT versehene Anzeige wird eingeschaltet, wenn der Link physisch vorhanden ist, und blinkt, wenn auf diesem Port Verkehr erkannt wird.Der andere Indikator mit der Bezeichnung 100Mbps leuchtet an, um anzuzeigen, dass die Verbindung 100Mbps ist

Schnelle Einzelheiten

Andere übergeordnete Erzeugnisse

Die Ethernet-Wiederstart-Schaltfläche hat 2 Funktionen: Durchführung des LED-Tests und Neustart.Dies umfasst jede Kommunikation mit anderen an den eingebetteten Schalter angeschlossenen Geräten.. Wenn der Ethernet-Wiederstart-Schaltfläche gedrückt wird, werden die 7 LEDs gleichzeitig eingeschaltet. Man sollte sicherstellen, dass die LEDs aus und eingeschaltet werden. Die Schnittstelle führt dann einen Neustart durch.Leistungsdiagnostik läuft und die Software der Schnittstelle wird in den Betriebszustand zurückgesetzt.

Der RS-232, 6-Pin, RJ-11 Port dient zum Anschließen eines Endgeräts oder eines Endgeräts-Emulators zur Zugriff auf die Station Manager-Software auf der Ethernet-Schnittstelle.Die Station Manager-Funktion wird für das Testen und die Fehlerbehebung von Ethernet-Kommunikation verwendet.Emulator oder Software-Loader zum Ethernet.Der Benutzer kann 2 RJ-45 Ethernet-Ports auf der NIU finden.Jeder Port erkennt automatisch Datenrate (10Mbps oder 100Mbps), Halb- oder Vollduplex und Verkabelungsanordnung: entweder direkt oder crossover.Kabel, die zur Verbindung mit der ENUI verwendet werden, können entweder abgeschirmt oder nicht abgeschirmt sein, direkt oder durchgekreuzt.Es ist zu beachten, dass die beiden Ethernet-Anschlüsse nicht an ein und dasselbe Gerät angeschlossen werden sollten, da dies zu Doppelung von Paketen führt.Vor der Nutzung der Ethernet-NIU im Netzwerk muss sie unter Verwendung derCIMPLICITY Machine Edition Logik Entwickler-SoftwareDiese wird für:

• Zuordnung einer IP-Adresse an die ENUI
• Definition von Subnetzmaske, Standard-Gateway und Nameserver-Adresse
• Einrichtung von Ethernet-Global Data Exchange-Nachrichten zwischen der ENIU und den Controllern

Installation der Ethernet-NIU in der CPU-Basisplatte

• Stellen Sie sicher, dass die Basisplatte ausgeschaltet ist.
• Das Modul wird mit dem Schlitz 1 und dem Steckverbinder ausgerichtet und so nach oben geneigt, dass der obere Hinterhaken das Schlitz auf der Unterplatte einbindet.
• Schwenken Sie das Modul nach unten, bis sich die Steckverbinder verbinden und der Schließhebel am unteren Teil des Moduls an seinen Platz kommt und die Grundplattenkerbe einbindet.
• Überprüfen Sie, ob das Modul ordnungsgemäß sitzt.
• Verbindet einen oder beide Ethernet-Ports auf der Ethernet-Schnittstelle mit dem Netzwerk.
