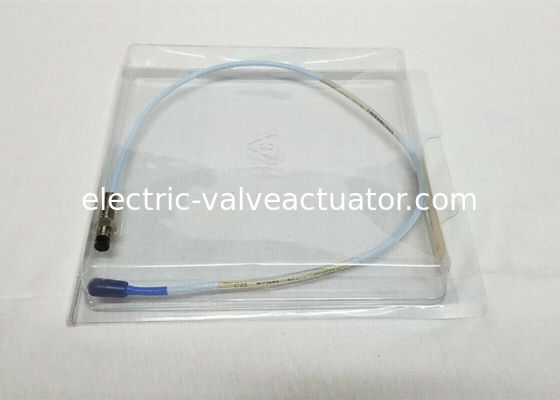

NEW Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 Transducer-System

NEW Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 Transducer-System

Beschreibung

Proximitätssonde und Verlängerungskabel

Die 3300 XL-Sonde und das Verlängerungskabel spiegeln ebenfalls Verbesserungen gegenüber früheren Konstruktionen wider.Das Sondenkabel enthält ein patentiertes CableLoc-Design, das eine Zugkraft von 330 N (75 lbf) bietet, um das Sondenkabel und die Sondenspitze sicherer zu befestigen.Sie können auch 3300 XL 8 mm Sonden und Verlängerungskabel mit einer optionalen FluidLoc* Kabeloption bestellen.Diese Option verhindert, daß Öl und andere Flüssigkeiten durch das Kabelinnere aus der Maschine austreten..

Transduzersystem

Das 3300 Proximity Transducer System besteht aus:

• mit einer Breite von mehr als 20 mm,
• mit einer Länge von nicht mehr als 20 mm,
• ein 3300 Proximitor-Sensor

Das System liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und der beobachteten leitfähigen Oberfläche ist.Es kann sowohl statische (Position) als auch dynamische (Vibration) Messungen durchführen., und wird hauptsächlich für Vibrations- und Positionsmessungen an Flüssigkeitsfilmmaschinen sowie für Keyphasor- und Geschwindigkeitsmessungen verwendet.

Das System liefert eine genaue, stabile Signalleistung über einen breiten Temperaturbereich.Alle 3300 Proximity Transducer Systeme erreichen dieses Leistungsniveau und ermöglichen eine vollständige Austauschbarkeit der Sonde.,Verlängerungskabel und Proximitor-Sensor ohne die Notwendigkeit einer individuellen Komponenten-Übereinstimmung oder Stellenausrichtung.

Bestellinformationen für Sonden

3300 XL 8 mm Näherungssonden:

3301013300 XL 8 mm Sonde, 3/8-24 UNF-Faden, ohne Panzerung2

3301023300 XL 8 mm Sonde, 3/8-24 UNF-Faden, mit Panzerung2

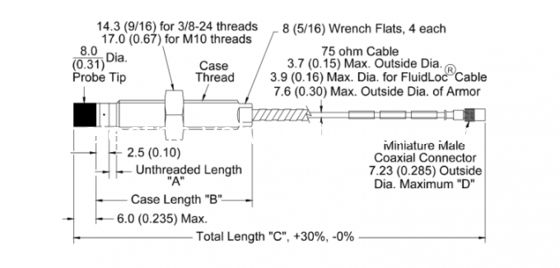

Teilnummer AXX-BXX-CXX-DXX-EXX

A:Unthreaded Längenoption

Anmerkung:Die ungetriebene Länge muss mindestens 0,8 Zoll kleiner sein als die Gehäuselänge.

Bestellung in Schritten von 0,1 in Längenkonfigurationen:Maximale ungetriebene Länge: 8,8 in Minimale ungetriebene Länge: 0,0 inBeispiel: 0 4= 0,4 in

B:Option für die Gesamtlänge des Gehäuses

Bestellung in Schritten von 0,1 inDrehlängenkonfigurationen:9.6 in Mindestgehäuselänge: 0,8 inBeispiel: 2 4 = 2,4 in

C:Option für die Gesamtlänge

050.5 Meter ((1.6 Fuß)
101.0 Meter (~ 3,3 Fuß)
151.5 Meter (4,9 Fuß)
202.0 Meter (6,6 Fuß)
303.0 Meter (9,8 Fuß)
505.0 Meter (16,4 Fuß)
909.0 Meter (29,5 Fuß)

Anmerkung:

Die 3-Meter-Längenoption ist nur auf 330101 Sonden verfügbar und ist nur für den Einsatz mit dem 9-Meter-Proximitor-Sensor ausgelegt.

Die 5-Meter-Sonden sind nur für den Einsatz mit dem 5-Meter-Proximitor-Sensor ausgelegt.

D:Auswahl des Steckverbinder- und Kabeltyps

01Miniatur-Koaxial-ClickLoc-Anschluss mit Anschlussschutz, Standardkabel.
02Miniaturkoaxaler ClickLoc-Anschluss, Standardkabel.
11Miniatur-Koaxial-ClickLoc-Anschluss mit Steckschutz, FluidLoc-Kabel.
12Miniaturkoaxaler ClickLoc-Anschluss, FluidLoc-Kabel.

E:Genehmigungsoption der Agentur

00Nicht erforderlich
05CSA, ATEX, IECEx-Genehmigungen
