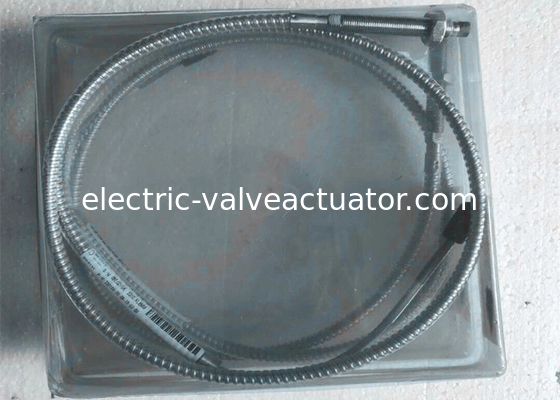

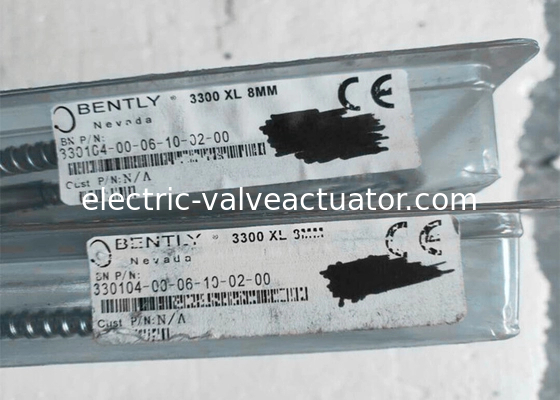

Bently Nevada 330104-00-06-10-02-00 Proximitor Probe 3300 XL 8mm Näherungstransduzer

Bently Nevada Verlängerungskabel 330130-040-01-00 4,0 Meter 3300XL Armored Kabel NEU auf Lager

Bestellinformationen Näherungssonden

3300 XL 8 mm Näherungssonden, metrisch:

330103 3300 XL 8 mm Sonde, M10 x 1 Gewinde, ohne Panzerung3
330104 3300 XL 8 mm Sonde, M10 x 1 Gewinde, mit Panzerung3

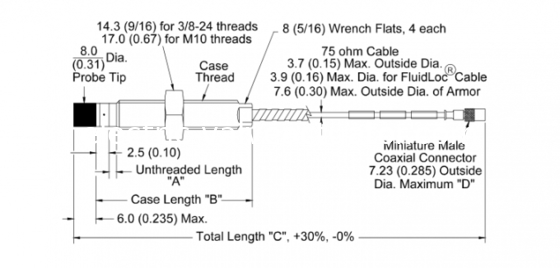

Teilenummer-AXX-BXX-CXX-DXX-EXX

Optionsbeschreibungen

A: Option für gewindelose Länge

Hinweis: Die gewindelose Länge muss mindestens 20 mm kürzer sein als die Gehäuselänge.

Bestellung in Schritten von 10 mm.

Längenkontfiguration:

• Maximale gewindelose Länge: 230 mm
• Minimale gewindelose Länge: 0 mm

Beispiel: 0 6 = 60 mm

B: Option für die Gesamtgehäuselänge

Bestellung in Schritten von 10 mm.

Metrische Gewindekonfigurationen:

• Maximale Länge: 250 mm
• Minimale Länge: 20 mm

Beispiel: 0 6 = 60 mm

C: Option für die Gesamtlänge

05 0,5 Meter (1,6 Fuß)
10 1,0 Meter (3,3 Fuß)
15 1,5 Meter (4,9 Fuß)
20 2,0 Meter (6,6 Fuß)
50 5,0 Meter (16,4 Fuß)
90 9,0 Meter (29,5 Fuß)

D: Option für Stecker und Kabeltyp

01 Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, Standardkabel
02 Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel
11 Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, FluidLoc-Kabel

12 Miniatur-Koaxial-ClickLoc-Stecker, FluidLoc-Kabel

E: Option für die Zulassung durch die Behörde

00 Nicht erforderlich

05 Mehrfachzulassungen

Beschreibung

Wandlersystem

Das 3300 Näherungswandlersystem besteht aus:

• einer 3300 XL 8 mm Sonde oder 3300 5 mm Sonde
• einem 3300 XL Verlängerungskabel
• einem 3300 Proximitor Sensor

Das System liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und der beobachteten leitfähigen Oberfläche ist. Es ist sowohl für statische (Positions-) als auch für dynamische (Vibrations-) Messungen geeignet und wird hauptsächlich für Vibrations- und Positionsmessanwendungen an Maschinen mit Flüssigkeitsfilm-Lagern sowie für Keyphasor- und Geschwindigkeitsmessanwendungen verwendet.
Das System liefert ein genaues, stabiles Signalausgangssignal über einen weiten Temperaturbereich. Alle 3300 Näherungswandlersysteme erreichen diese Leistungsstufe und ermöglichen gleichzeitig die vollständige Austauschbarkeit von Sonde, Verlängerungskabel und Proximitor Sensor, ohne dass eine individuelle Komponentenanpassung oder eine Bankkalibrierung erforderlich ist.

Proximitor Sensor

Der 3300 XL Proximitor Sensor enthält zahlreiche Verbesserungen gegenüber früheren Designs. Seine physische Verpackung ermöglicht die Installation auf einer hochdichten DIN-Schiene. Er kann auch in einer herkömmlichen Schalttafelkonfiguration montiert werden, wobei er einen identischen „Footprint“ mit älteren 4-Loch-montierten Proximitor Sensor-Designs teilt. Die Montagebasis für beide Optionen bietet eine elektrische Isolation, wodurch separate Isolierplatten überflüssig werden.
Der 3300 XL Proximitor Sensor ist hochgradig immun gegen Hochfrequenzstörungen, wodurch die Installation in Glasfasergehäusen ohne nachteilige Auswirkungen durch nahegelegene Hochfrequenzsignale möglich ist. Eine verbesserte RFI/EMI-Immunität ermöglicht es dem 3300 XL Proximitor Sensor, die europäische CE-Kennzeichnung ohne spezielle abgeschirmte Kabelkanäle oder Metallgehäuse zu erreichen, was zu geringeren Installationskosten und -komplexität führt. Die SpringLoc-Klemmenleisten des 3300 XL erfordern keine speziellen Installationswerkzeuge und erleichtern schnellere, robustere Feldverdrahtungsanschlüsse, indem sie Schraubklemmmechanismen eliminieren, die sich lösen können.

Näherungssonde und Verlängerungskabel

Die 3300 XL Sonde und das Verlängerungskabel spiegeln ebenfalls Verbesserungen gegenüber früheren Designs wider. Ein patentiertes TipLoc*-Formverfahren bietet eine robustere Verbindung zwischen der Sondenspitze und dem Sondenkörper. Das Kabel der Sonde enthält ein patentiertes CableLoc*-Design, das eine Zugfestigkeit von 330 N (75 lbf) bietet, um das Sonden- und Sondenspitzenkabel sicherer zu befestigen. Sie können auch 3300 XL 8 mm Sonden und Verlängerungskabel mit einer optionalen FluidLoc*-Kabeloption bestellen. Diese Option verhindert, dass Öl und andere Flüssigkeiten durch das Innere des Kabels aus der Maschine austreten.



Modelle :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
