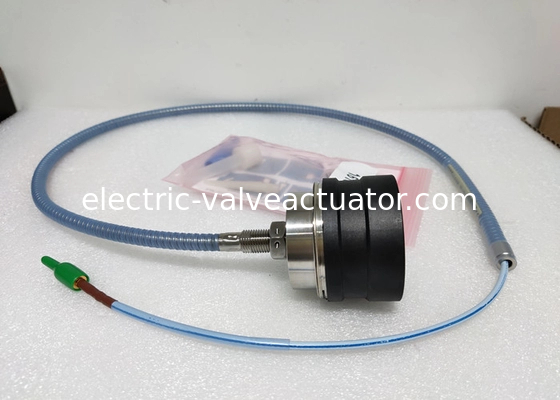

Bently Nevada 3300 XL 50 mm Wirbelstromsensor 330876-01-10-01-00 Wandlersystem 1,0 Meter

Bently Nevada 3300 XL 50 mm Näherungssensor 330876-01-10-01-00 Wandlersystem 1,0 Meter

Spezifikationen

Sofern nicht anders angegeben, gelten die folgenden Spezifikationen für einen 3300 XL 50 mm Proximitor-Sensor, ein Verlängerungskabel und eine Sonde zwischen 0 °C und +45 °C (+32 °F bis +113 °F), mit einer -24 Vdc-Stromversorgung, einer 10 kΩ-Last, einem von Bently Nevada gelieferten Ziel aus AISI 4140-Stahl mit einem Durchmesser von 102 mm (4,0 Zoll) oder größer. Die Systemgenauigkeits- und Austauschbarkeitsspezifikationen gelten nicht, wenn ein Wandlersystem verwendet wird, das auf ein anderes Ziel als ein Bently Nevada AISI 4140-Stahlziel kalibriert wurde.

Bestellinformationen

3300 XL 50 mm Näherungssensor:

330876-AXX-BXX-CXX-DXX

Optionsbeschreibungen

A: Option Sondengehäusetyp

01 ½-20 Gewinde - gerader Austritt
02 M14x1.5 Gewinde - gerader Austritt
03 Glatt 1,99 Zoll Durchmesser - seitlicher Austritt

B: Option Gesamtlänge

10 1,0 Meter (3,3 Fuß)
50 5,0 Meter (16,4 Fuß)
90 9,0 Meter (29,5 Fuß)

C: Option Panzerung

00 Hochtemperatur-FluidLoc-Kabel
01 Hochtemperatur-FluidLoc-Kabel mit Panzerung

D: Option Zulassung

00 Keine Zulassungen
05 Mehrere Zulassungen (ausstehend)

Modelle:

Beschreibung

Das 3300 XL 50 mm Wandlersystem besteht aus einer separaten 50 mm Sonde, einem Verlängerungskabel und einem 3300 XL 50 mm Proximitor-Sensor. Die große Spule verleiht diesem System einen maximalen linearen Bereich von 27,9 mm (1100 mils), den längsten linearen Bereich der Wirbelstromwandlerlinie von Bently Nevada. Dieser lineare Bereich macht das 3300 XL 50 mm Wandlersystem ideal für die Messung der Differenzialausdehnung (DE) oder der Rotorausdehnung (RX) von großen Dampfturbinengeneratoren, die sich aus den unterschiedlichen Wachstumsraten zwischen dem Turbinenrotor und dem Maschinengestell (Gehäuse) ergeben.

Messung der Differenzialausdehnung Die Differenzialausdehnungsmessung erfolgt mit zwei Näherungswandlern, die einen Kragen oder eine Rampe in einem gewissen Abstand vom Axiallager beobachten. Typische Wandleranordnungen, die den langen linearen Bereich des 3300 XL 50 mm Wandlers erfordern, umfassen:
• Zwei Wandler, die dieselbe Seite eines Kragens beobachten.
• Zwei komplementäre Eingangswandler, die gegenüberliegende Seiten eines Kragens beobachten, wodurch sich der messbare DE-Bereich effektiv verdoppelt.

Die Kriterien für die Auswahl einer Montageart sind die Größe des verfügbaren Ziels, die erwartete axiale Bewegung des Rotors und die Art des DE-Ziels, das in der Maschine vorhanden ist. Wenn die Kragenhöhe ausreichend ist und der erforderliche Gesamtmessbereich weniger als 1,1 Zoll (28 mm) beträgt, ist die bevorzugte Konfiguration für redundante Messungen die Verwendung von zwei Wandlern, die dieselbe Seite eines Kragens beobachten. Wenn ein Gesamtbereich von 1,1 bis 2,2 Zoll (28 mm bis 56 mm) erforderlich ist, installieren Sie die Wandler komplementär auf gegenüberliegenden Seiten des Rotors.

Systemkompatibilität

Die 3300 XL 50 mm Sonde ist in drei Gehäuse- und Gewindekonfigurationen erhältlich, um alle Standard-7200 50 mm Systeme (einschließlich Sonden mit seitlichem und hinterem Austritt) physisch zu ersetzen. Die Standard-Halterungen im 7200-Stil sind weiterhin als Zubehör erhältlich. Darüber hinaus ist auch eine neue Halterung zur Anpassung der Sonde an die 50 mm DE Integral-Wandler-Gleitmontagebasis erhältlich. Der Proximitor-Sensor hat einen Ausgang von 0,394 V/mm (10 mV/mil), der mit dem der 7200- und 50 mm DE Integral-Systeme identisch ist, wodurch Kunden ein Upgrade durchführen können, ohne Änderungen an der Monitorkonfiguration vornehmen zu müssen. Beim Upgrade von früheren Systemen muss jede Komponente des Wandlersystems (Sonde, Verlängerungskabel und Proximitor-Sensor) durch 3300 XL 50 mm Komponenten ersetzt werden.

Näherungssonde und Verlängerungskabel

Die 3300 XL 50 mm Sonde ist so konzipiert, dass sie den rauesten DE-Umgebungen von Dampfturbinen standhält. Sie kann kontinuierlich betrieben werden und ihre Genauigkeit bei hohen Temperaturen von bis zu 200 °C (392 °F) beibehalten und kurzzeitig hohen Temperaturen von bis zu 250 °C (482 °F) standhalten. Die 50 mm Sonde hat sowohl eine vordere als auch eine hintere Dichtung, die in Kombination mit dem High Temperature FluidLoc-Kabel (Standard bei allen 50 mm Sonden) das Eindringen von Feuchtigkeit in die Sondenspitze verhindert. Spezielle Hochtemperatur-ClickLoc-Anschlüsse sind ebenfalls Standard bei der Sonde und dem Verlängerungskabel. Jede Sonde und jedes Kabel werden mit Anschlusskappen und einem Einweg-Werkzeug zur Installation der Anschlusskappen geliefert, um sicherzustellen, dass die Anschlüsse frei von Verunreinigungen bleiben. Der ClickLoc-Anschluss am Sondenanschluss verfügt über einen abnehmbaren Kragen, der die Verlegung des Kabels durch enge Freiräume erleichtert.

Die 3300 XL 50 mm Sonde ist in Gehäuseausführungen mit geradem Austritt mit ½-20-Zoll-Gewinde oder M14x1,5-Metrischem Gewinde erhältlich, einschließlich einer Kontermutter mit vorgebohrten Sicherheitsdrahtlöchern. Die Sonde mit seitlichem Austritt hat zwei ¼-20-Befestigungslöcher auf der Rückseite des Sondengehäuses. Bei Sonden mit geradem und seitlichem Austritt beträgt der Außendurchmesser des Gehäuses 1,99 Zoll.

Proximitor-Sensor

Der 3300 XL 50 mm Proximitor Sensor1 verfügt über die gleichen erweiterten Funktionen wie alle 3300 XL Proximitor Sensoren. Sein dünnes Design ermöglicht die Montage entweder in einer hochdichten DIN-Schienen-Installation oder in einer traditionelleren Schalttafelkonfiguration. Eine verbesserte RFI/EMI-Immunität ermöglicht es dem 3300 XL Proximitor Sensor, die europäische CE-Kennzeichnung ohne besondere Montageüberlegungen zu erhalten. Diese RFI-Immunität verhindert, dass das Wandlersystem durch hochfrequente Funksignale in der Nähe beeinträchtigt wird. SpringLoc-Klemmenleisten am Proximitor-Sensor erfordern keine speziellen Installationswerkzeuge und erleichtern schnellere, hochrobuste Feldverdrahtungsanschlüsse.

Modelle :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
