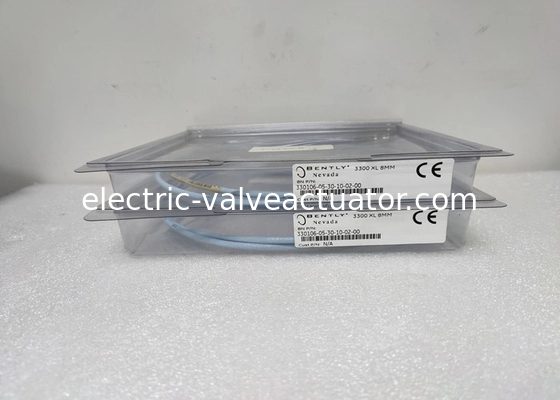

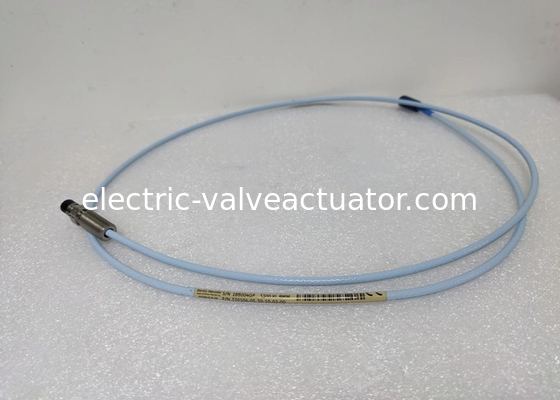

Bently Nevada Proximitor Probe Sensor 330106-05-30-10-02-00 3300XL 8mm Umkehrmontage-Sonden

Bently Nevada Proximitor-Probesensor 330106-05-30-10-02-00 3300XL 8mm Reverse Mount Probes

Spezifikationen

Sofern nicht anders angegeben, gelten die folgenden Spezifikationen für einen 3300 XL 8 mm Proximitor-Sensor, ein Verlängerungskabel und eine 8 mm Sonde zwischen +18 °C und +27 °C (+64 °F bis +80 °F), mit einer -24 Vdc-Stromversorgung, einer 10 Kilo Ω Last, einem AISI 4140 Stahlziel und einer Sonde mit einem Abstand von 1,27 mm (50 mils). Die Leistungsmerkmale gelten für Systeme, die ausschließlich aus 3300 XL 8 mm Komponenten bestehen. Die Systemgenauigkeits- und Austauschbarkeitsspezifikationen gelten nicht, wenn ein Wandlersystem verwendet wird, das auf ein anderes Ziel als ein Bently Nevada AISI 4140 Stahlziel kalibriert wurde.

Bestellinformationen

3300 XL 8 mm Reverse Mount Probes

330105-02-12-CXX-DXX-EXX, 3/8-24 UNF-Gewinde
330106-05-30-CXX-DXX-EXX, M10 x 1 Gewinde

Optionsbeschreibungen

C: Option für die Gesamtlänge

05 0,5 Meter (1,6 Fuß)
10 1,0 Meter (3,3 Fuß)
15 1,5 Meter (4,9 Fuß)
20 2,0 Meter (6,6 Fuß)
50 5,0 Meter (16,4 Fuß)
190 9,0 Meter (29,5 Fuß)

D: Steckverbinder-Option

02 Miniatur-ClickLoc-Koaxialstecker
12 Miniatur-ClickLoc-Koaxialstecker, FluidLoc-Kabel

Hinweis: Die FluidLoc-Kabeloptionen -10 und -12 sind bei den allermeisten 330105- und 330106-Installationen aufgrund des Vorhandenseins der Sondenhülse nicht erforderlich. Berücksichtigen Sie die Anwendung sorgfältig, bevor Sie die FluidLoc-Kabeloptionen bestellen

E: Zulassungsoption

00 Nicht erforderlich
05 Mehrfachzulassungen

Beschreibung

Wandlersystem

Das 3300 Proximity Transducer System besteht aus:

• einer 3300 XL 8 mm Sonde oder einer 3300 5 mm Sonde
• einem 3300 XL Verlängerungskabel
• einem 3300 Proximitor-Sensor

Das System liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und der beobachteten leitfähigen Oberfläche ist. Es ist sowohl für statische (Positions-) als auch für dynamische (Vibrations-) Messungen geeignet und wird hauptsächlich für Vibrations- und Positionsmessanwendungen an Maschinen mit Flüssigkeitsfilm-Lagern sowie für Keyphasor- und Geschwindigkeitsmessanwendungen verwendet.
Das System liefert ein genaues, stabiles Signalausgangssignal über einen weiten Temperaturbereich. Alle 3300 Proximity Transducer Systems erreichen dieses Leistungsniveau und ermöglichen gleichzeitig die vollständige Austauschbarkeit von Sonde, Verlängerungskabel und Proximitor-Sensor, ohne dass eine individuelle Komponentenanpassung oder eine Bankkalibrierung erforderlich ist.

Proximitor-Sensor

Der 3300 XL Proximitor-Sensor enthält zahlreiche Verbesserungen gegenüber früheren Designs. Seine physische Verpackung ermöglicht eine hochdichte DIN-Schienen-Installation. Er kann auch in einer herkömmlichen Schalttafelkonfiguration montiert werden, wobei er einen identischen „Footprint“ zu älteren 4-Loch-montierten Proximitor-Sensor-Designs aufweist. Die Montagebasis für beide Optionen bietet eine elektrische Isolation, wodurch separate Isolierplatten überflüssig werden.
Der 3300 XL Proximitor-Sensor ist hochgradig immun gegen Hochfrequenzstörungen, wodurch die Installation in Glasfasergehäusen ohne nachteilige Auswirkungen durch nahegelegene Hochfrequenzsignale möglich ist. Eine verbesserte RFI/EMI-Immunität ermöglicht es dem 3300 XL Proximitor-Sensor, die europäische CE-Kennzeichnung ohne spezielle abgeschirmte Kabelkanäle oder Metallgehäuse zu erreichen, was zu geringeren Installationskosten und -komplexität führt. Die SpringLoc-Klemmenleisten des 3300 XL erfordern keine speziellen Installationswerkzeuge und erleichtern schnellere, robustere Feldverdrahtungsanschlüsse, indem sie Schraubklemmmechanismen eliminieren, die sich lösen können.

Näherungssonde und Verlängerungskabel

Die 3300 XL Sonde und das Verlängerungskabel spiegeln ebenfalls Verbesserungen gegenüber früheren Designs wider. Ein patentiertes TipLoc*-Formverfahren sorgt für eine robustere Verbindung zwischen der Sondenspitze und dem Sondenkörper. Das Kabel der Sonde enthält ein patentiertes CableLoc*-Design, das eine Zugfestigkeit von 330 N (75 lbf) bietet, um das Sonden- und Sondenspitzenkabel sicherer zu befestigen. Sie können auch 3300 XL 8 mm Sonden und Verlängerungskabel mit einer optionalen FluidLoc*-Kabeloption bestellen. Diese Option verhindert, dass Öl und andere Flüssigkeiten durch das Innere des Kabels aus der Maschine austreten.

Weitere Bestellinformationen für Näherungssonden

3300 XL 8 mm Näherungssonden, metrisch:

330103 3300 XL 8 mm Sonde, M10 x 1 Gewinde, ohne Panzerung3
330104 3300 XL 8 mm Sonde, M10 x 1 Gewinde, mit Panzerung3

Teilenummer-AXX-BXX-CXX-DXX-EXX

Optionsbeschreibungen

A: Option für die gewindelose Länge

Hinweis: Die gewindelose Länge muss mindestens 20 mm kürzer sein als die Gehäuselänge.

Bestellen Sie in Schritten von 10 mm.

Längenk configuration:

• Maximale gewindelose Länge: 230 mm
• Minimale gewindelose Länge: 0 mm

Beispiel: 0 6 = 60 mm

B: Option für die Gesamtgehäuselänge

Bestellen Sie in Schritten von 10 mm.

Metrische Gewindekonfigurationen:

• Maximale Länge: 250 mm
• Minimale Länge: 20 mm

Beispiel: 0 6 = 60 mm

C: Option für die Gesamtlänge

05 0,5 Meter (1,6 Fuß)
10 1,0 Meter (3,3 Fuß)
15 1,5 Meter (4,9 Fuß)
20 2,0 Meter (6,6 Fuß)
50 5,0 Meter (16,4 Fuß)
90 9,0 Meter (29,5 Fuß)

D: Option für Steckverbinder und Kabeltyp

01 Miniatur-Koaxial-ClickLoc-Stecker mit Steckverbinder-Schutz, Standardkabel
02 Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel
11 Miniatur-Koaxial-ClickLoc-Stecker mit Steckverbinder-Schutz, FluidLoc-Kabel

12 Miniatur-Koaxial-ClickLoc-Stecker, FluidLoc-Kabel

E: Zulassungsoption

00 Nicht erforderlich

05 Mehrfachzulassungen

Modelle :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
