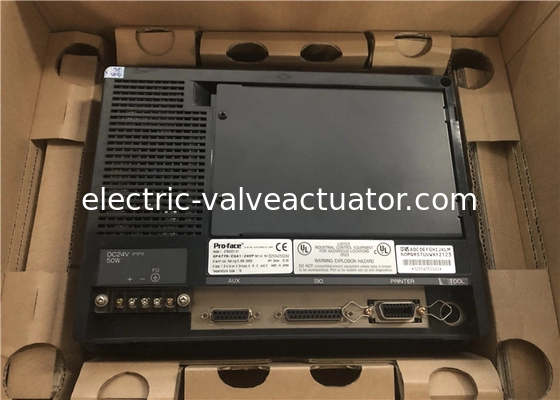

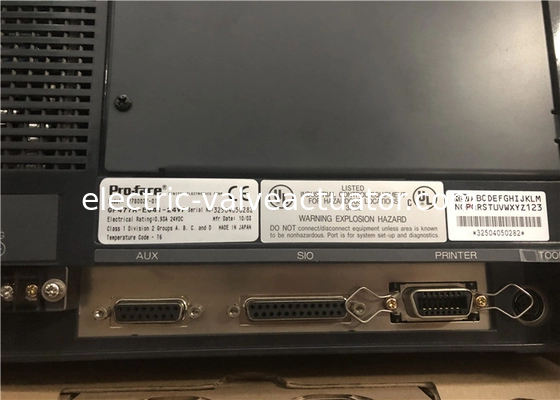

Original PROFACE OPERATOR-INTERFACE QUICK PANEL 9 ZOLL 24VDC 93AMP GP477R-EG41-24VP

Original PROFACE OPERATOR INTERFACE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

Beschreibung des Produkts
GP477R-EG41-24VP ist eine Bedieneroberfläche, die von Pro-face hergestellt wird.Der Stromverbrauch beträgt 50 W oder weniger (TYP 20 W)Die Betriebstemperatur des Umgebungsbereichs sollte 0°C bis 50°C betragen. Die Lagertemperatur beträgt -10°C bis 60°C. Die Lagerfeuchtigkeit beträgt 20% bis 85% bei relativer Nichtkondensierungsfeuchtigkeit.Der Schwingungswiderstand beträgt 10 Hz bis 25 Hz (XDie äußeren Abmessungen für die GP-Hauptgeräte sind nur 274 mm (Breite) x 216 mm (Höhe) x 56,5 mm (Tiefe).Die Geräuschspannung beträgt 1200 V p-p, die Impulslänge 1μs und die Aufstiegszeit 1ns. Die Einstufungen entsprechen IP65f und NEMA #250 Typ 4x/12.

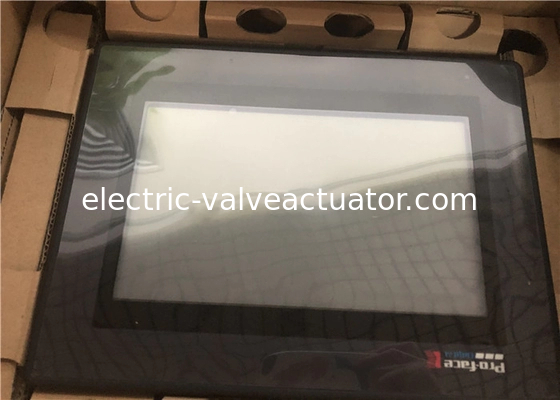

Die Funktionen dieser Bedieneroberfläche sind ein 9,1 Zoll großer Touchscreen mit einem kontrastreichen gelbblauen LCD und einer Auflösung von 640 x 400.Dieses Gerät ist RS-232/422 Kommunikations-Port konfigurierbar und bietet Barcode-Reader Unterstützung. Die Bedienoberfläche ist DC/AC angetrieben und verfügt über einen Druckeranschluss. Sie ist passwortgeschützt und verfügt über eine 15-stufige Sicherheit.Zeitplanung, und Pop-up-Tastaturen. Die Speicheranwendung ist 2 MB FLASH EPROM. Die Parität ist null, ungerade oder gerade. Der Werkzeuganschluss ist asynchron. Die Datenlänge beträgt 7 oder 8 Bits.Die Datenübertragungsgeschwindigkeit beträgt 2400 bis 115.2 kbps.

Systemkonstruktion

• Verwenden Sie keine GP-Touch-Panel-Schalter, die die Sicherheit von Geräten und Personal gefährden könnten.und sonstige zugehörige Geräte können dazu führen, dass ein Ausgangssignal kontinuierlich eingeschaltet oder ausgeschaltet bleibt und möglicherweise zu einem schweren Unfall führt.Deshalb sollten alle Überwachungsschaltungen mit Grenzschaltern usw. entwickelt werden, um falsche Gerätebewegungen zu erkennen.Alle Schalter, die zur Steuerung der lebenswichtigen Maschinenbetriebe verwendet werden, werden durch ein separates Steuerungssystem betrieben..

• Erstellen Sie keine Schalter, die zur Steuerung der Maschinensicherheitsvorgänge verwendet werden, wie z. B. einen Notbremsschalter, als GP-Touchscreen-Symbol.Ansonsten kann es zu schweren Körperverletzungen oder Beschädigungen der Ausrüstung kommen..

• Bitte entwerfen Sie Ihr System so, dass die Ausrüstung nicht aufgrund eines Kommunikationsfehlers zwischen dem GP und seinem Hostcontroller fehlerhaft funktioniert.Dies soll jede Möglichkeit von Körperverletzungen oder materiellen Schäden verhindern.

.• Das GP ist nicht geeignet für die Verwendung mit Flugzeugsteuerungen, Luft- und Raumfahrtausrüstung, Datenübertragungs- (Kommunikations) -Geräten im Zentraltrunk, Kernstromsteuerungen,oder medizinische Lebensunterstützungseinrichtungen, aufgrund der inhärenten Anforderungen dieser Geräte an ein äußerst hohes Sicherheits- und Zuverlässigkeitsniveau.

• Bei der Verwendung des Allgemeinen Arztes mit Verkehrsmitteln (Züge, Autos und Schiffe), Katastrophen- und Kriminalitätspräventionsgeräten, verschiedenen Arten von Sicherheitsgeräten, medizinischen Geräten, die nicht zur Unterstützung des Lebens dienen, usw.Überflüssige und/oder ausfallsichere Systementwürfe sollten verwendet werden, um den entsprechenden Grad an Zuverlässigkeit und Sicherheit zu gewährleisten..

• Verwenden Sie die GP-Einheit nicht als Warnvorrichtung für kritische Alarme, die zu schweren Verletzungen des Bedieners, Maschinenschäden oder Produktionsunterbrechungen führen können.Kritische Alarmanzeigen und ihre Steuerungseinheiten/Aktivatoren müssen mit eigenständigen Hardware- und/oder mechanischen Verriegelungen ausgelegt sein..

• Nach dem Ausbrennen der Hintergrundbeleuchtung des GP ist, anders als im "Standby-Modus" des GP, das Touch-Panel noch aktiv.Eine möglicherweise gefährliche Fehlfunktion der Maschine kann auftreten.. Verwenden Sie daher keine GP-Touchschalter zur Steuerung von Sicherheitsmechanismen für Geräte, wie z. B. Notbremsschalter usw., die Menschen und Geräte vor Verletzungen und Beschädigungen schützen.Wenn sich das Hinterlicht Ihres Hausarztes plötzlich ausschaltetWenn Ihr GP nicht auf "Standby-Modus" eingestellt ist und der Bildschirm leer ist, ist Ihr Hintergrundlicht ausgebrannt.wenn Ihr Hausarzt auf Standby-Modus eingestellt ist, aber wenn Sie den Bildschirm berühren, erscheint das Bildschirm nicht wieder, Ihre Hintergrundbeleuchtung ist ausgebrannt.Digitales schlägt vor, dass Sie die eingebaute Funktion "Touch-Panel nach dem Verbrennen des Hinterlichts verwenden" des Arztes verwenden, die automatisch einen Burnout erkennt und den Touchscreen deaktiviert.

• Hohe Spannung fließt durch den GP. Außer beim Austausch der Hintergrundbeleuchtung darf der GP niemals zerlegt werden, da sonst ein Stromschlag auftreten kann.

• Ändern Sie die GP-Einheit nicht, da dies zu einem Brand oder Stromschlag führen kann.

• Verwenden Sie das GP nicht in einer Umgebung, in der brennbare Gase vorhanden sind, da die Bedienung des GP eine Explosion verursachen kann.

Kontrollplatten (nachstehend "GP-Einheit" genannt).
Diese GP-Geräte mit ihrer erweiterten Benutzerfunktionalität und verbesserten Gesamtleistung sind ein Upgrade der GP70-Panels der Digital-Serie.
Bitte lesen Sie dieses Handbuch sorgfältig durch, da es Schritt für Schritt erklärt, wie Sie den GP verwenden.
richtig und sicher.
Auch in den Beispielen dieses Handbuchs wird die Mitsubishi MELSEC-AnA-Serie-LKW, wo immer dies möglich ist, mit einem GP verbunden.
Die GP-477R- und GP-577R-Baureihen beziehen sich auf folgende GP-Modellnummern:
GP-477R Serie GP477R-EG11 (Standardeinheit)
GP477R-EG41-24VP (CE-Kennzeichnung, cUL-konform)
GP-577R Serie GP577R-TC11, GP577R-SC11 (Standardeinheit)
GP577R-TC41-24VP (CE-Kennzeichnung, cUL-konform)
* Hierbei bezieht sich "Standard-Einheit" auf Einheiten, die weder CE- noch UL-Genehmigung erhalten haben.
Die Grafikplatten GP477R-EG41-24VP und GP577R-TC41-24VP sind CE-Markierte Produkte, die den folgenden einschlägigen EMV-Richtlinien entsprechen.
EN55011 Klasse A
Einheitliche Prüfverfahren für die Bestimmung der Konzentration von Stoffen und Stoffen
Die Anforderungen an die Qualität der Produkte sind in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegt.

Anmerkung

1) Es ist verboten, den Inhalt dieses Handbuchs ganz oder teilweise ohne ausdrückliche Genehmigung der Digital Electronics, außer für den persönlichen Gebrauch des Nutzers zu kopieren.
Unternehmen von Japan.
2) Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.
3) Dieses Handbuch wurde mit Sorgfalt und Liebe zum Detail verfasst. Sollten Sie jedoch Fehler oder Auslassungen feststellen, wenden Sie sich bitte an Digital Electronics und informieren Sie sie über Ihre Erkenntnisse.
4) Bitte beachten Sie, dass wir unabhängig von Artikel 3 keine Haftung für Schäden übernehmen, die durch die Verwendung unserer Produkte entstehen.
