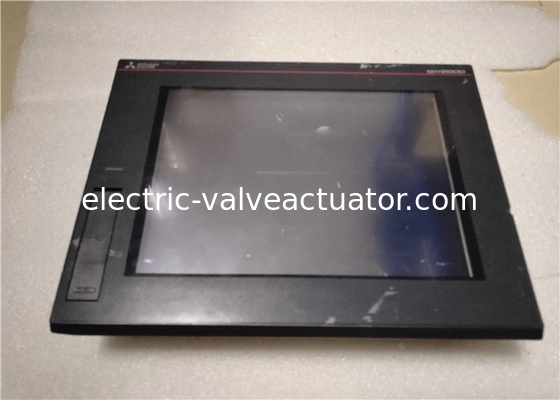

Touchscreen GT2708-STBA Mitsubishi Mensch-Maschine-Schnittstelle GOT 2000

Touchscreen GT2708-STBA Mitsubishi Human Machine Interface GOT 2000

Detaillierte Produktbeschreibung

Kurzdetails

Spezifikationen

• Stand-Alone: 15W

• Stand-Alone ohne Hintergrundbeleuchtung: 10W

• Einschaltstrom: 60A oder weniger (2 ms, Umgebungstemperatur 25 °C, maximale Last)

• Zulässige momentane Ausfallzeit: Innerhalb von 20 ms (100 VAC oder mehr)

• Geräuschfestigkeit: Geräuschspannung 1500 Vp-p, Geräuschbreite 1 µs durch Geräuschsimulator mit Geräuschfrequenz 25 bis 60 Hz

• Spannungsfestigkeit: 1500 VAC für 1 Minute zwischen Stromanschluss und Masse

• Isolationswiderstand: 10 MO oder höher mit einem Isolationswiderstandstester (500 VDC zwischen Stromanschluss und Masse)

• Anwendbare Drahtgröße: 0,75 bis 2 [mm²]

• Klemmklemme: Klemmklemmen für M3-Schraube RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Anzugsdrehmoment (Klemmschrauben des Klemmenblocks): 0,5 bis 0,8 [N·m]

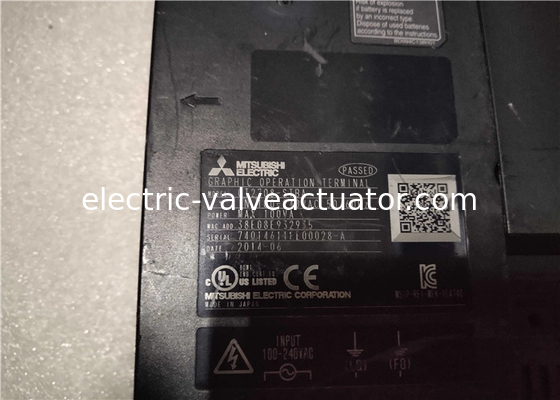

• Modellnummer: GT2708-STBA

• Anzeigebereich (*1, *2) Typ: TFT-Farb-LCD

• Bildschirmgröße: 8,4"

• Auflösung (Punkte): 800 x 600 SVGA

• Anzeigegröße (B x H) mm: 170,9 x 128,2

• Anzahl der Zeichen: 16-Punkt-Standardschriftart:

• : 50 Zeichen x 37 Zeilen (2 Byte) 12-Punkt-Standardschriftart:

• : 66 Zeichen x 50 Zeilen (2 Byte

• Anzeigefarben: 65536 Farben

• Intensitätseinstellung: 32-stufige Einstellung

• Hintergrundbeleuchtung - Typ: LED (nicht austauschbar)

• Hintergrundbeleuchtung - Lebensdauer: Ca. 60000 Stunden oder mehr (Zeit, bis die Anzeigeintensität 50 % bei einer Umgebungstemperatur von 25 °C erreicht) (*4)

• Touchpanel (*3) Typ: Analog-Resistivfilm

• Touchpanel (*3) Tastenformat (Punkte): Mindestens 2 x 2 Punkte (pro Taste) (*7)

• Touchpanel (*3) Gleichzeitiges Drücken: Maximal 2 Punkte

• Touchpanel (*3) Lebensdauer: 1 Million Mal oder mehr (Betätigungskraft 0,98 N oder weniger)

• Gehäusefarbe: Schwarz

• Benutzerspeicher-Kapazität: Speicher für die Speicherung (ROM): 57 MB, Speicher für den Betrieb (RAM): 128 MB

• Lebensdauer (Anzahl der Schreibvorgänge): 100000 Mal

• Interne Taktgenauigkeit: ±90 Sek./Monat (Umgebungstemperatur 25 °C)

• Batterietyp: GT11-50BAT Lithiumbatterie

• Batterielebensdauer: Ca. 5 Jahre (Umgebungstemperatur 25 °C)

• Eingebaute Schnittstelle RS-232: 1 Kanal Übertragungsgeschwindigkeit: 115200/57600/38400/19200/9600/4800 bps Steckverbinderform: D-Sub 9-polig (Stecker)

• Eingebaute Schnittstelle RS-422/485: 1 Kanal Übertragungsgeschwindigkeit: 115200/57600/38400/19200/9600/4800 bps Steckverbinderform: D-Sub 9-polig (Buchse)

• Eingebaute Schnittstelle Ethernet: 1 Kanal Datenübertragungsmethode: 10BASE-T/100BASE-TX Steckverbinderform: RJ-45 (Modularbuchse)

• Eingebaute Schnittstelle USB (Host): 2 Kanäle (Vorder-/Rückseite)

• : Maximale Übertragungsgeschwindigkeit: High-Speed 480 Mbit/s Steckverbinderform: USB-A

• Eingebaute Schnittstelle USB (Gerät): 1 Kanal (Vorderseite)

• : Maximale Übertragungsgeschwindigkeit: High-Speed 480 Mbit/s Steckverbinderform: USB Mini-B

• Eingebaute Schnittstelle SD-Karte: 1 Kanal SDHC-konform (maximal 32 GB)

• Eingebaute Schnittstelle Erweiterungsschnittstelle (*6): Für die Montage von Kommunikationseinheiten/Optionseinheiten

• Eingebaute Schnittstelle Hilfserweiterung I/F: Für die Montage von Optionseinheiten

• Eingebaute Schnittstelle Seitenschnittstelle: Für die Montage von Kommunikationseinheiten

• Summerausgang: Einzelton (Ton, Tonlänge einstellbar)

• Power-LED: Emissionsfarbe: 2 Farben (Blau, Orange)

• Schutzkonstruktion: Vorderseite: IP67F (*5,*8) In der Schalttafel: IP2X

• Außenabmessungen (B x H x T) mm: 241 x 194 x 52

• Plattenausschnitt (B x H) mm: 227 x 176

• Gewicht (kg) Ohne Montagehalterungen: 1,5

• Anwendbares Softwarepaket: GT Works3 Version 1.100E oder höher

• Versandgewicht: 3 kg

Hochspezifikationsmodelle mit Multi-Touch-/Gestensteuerung

Die Bedienterminals der GT27-Serie bieten TFT-LCD-Displays mit 65K Farben und Bildschirmgrößen von 5,7", 8,4", 10,4", 12,1" und 15" mit VGA/SVGA/XGA-Auflösung und bis zu 128 MB internem Speicher. Alle Terminals verfügen über Ethernet-, USB-, RS232- und RS422/485-Schnittstellen sowie einen SD-Kartensteckplatz. Zusätzlich kann die GT27 mit optionalen Schnittstellen wie CC-Link IE, CC-Link IE Field, CC-Link, MELSECNET/H und einem direkten Anschluss an den SPS-Bus ausgestattet werden.

Sondermodelle der GT27 mit den Größen 10,4" und 12,1" sind mit einem weißen Rahmen und ohne die vordere USB-Schnittstelle erhältlich, ideal für Anwendungen in der Lebensmittel- und Getränkeindustrie.

Die GT27 bietet verschiedene vordefinierte Diagnose- und Fehlerbehebungsfunktionen, wie z. B. Backup/Wiederherstellung, SPS-Programmüberwachung, Servo-/Bewegungsüberwachung, Bewegungs-SFC-Überwachung und CNC-Überwachung.
