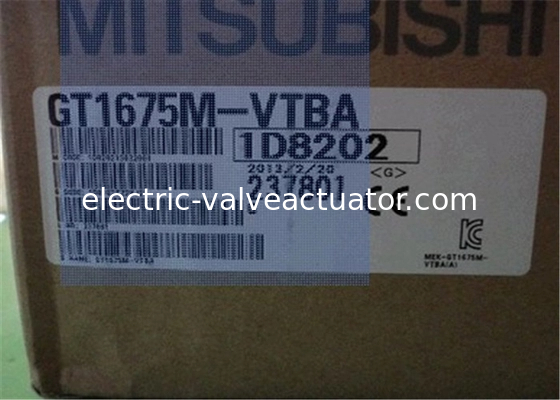

Mitsubishi GT1675M-VTBA Mensch-Maschine-Schnittstellen Serie GOT1000 10,4 Zoll

Mitsubishi GT1675M-VTBA Mensch-Maschine-Schnittstellen Serie GOT1000 10,4 Zoll

• Hersteller: Mitsubishi Electric

• Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.

• Kategorie: Behörde für staatliche Beihilfen

• Reihe: GOT1000

• Klassifizierung: Groß: 8 bis 15 Zoll

• Produktnummer Die Angabe des Zulassungsdatums ist in Anhang I der Verordnung (EG) Nr. 715/2009 zu finden.

• Modellbezeichnung: GT16

• Anwendbare Normen: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Bildschirmtyp: TFT-Farb-LCD (hohe Helligkeit, großer Blickwinkel)

• Bildschirmgröße: 10,4 Zoll

• Auflösung: VGA: 640 × 480 [Punkt]

• Bildschirmgröße: 211 (W) × 158 (H) [mm]

• Anzeigen von Zeichen: 16 Punkte Standardschriftart zur Zeit: 40 Zeichen × 30 Zeilen (Fullsize)
  12-Punkte-Standard-Schriftart zu dieser Zeit: 53 Zeichen × 40 Zeilen (Fullsize)

• Anzeigefarbe: 65536 Farben

• Blickwinkel: oben, unten, links und rechts jeweils 88 Grad

• Kontrastanpassung:

• Einfache LCD-Helligkeit: 450 [Cd / M 2 ]

• Helligkeitsanpassung: 8 Einstellungen

• Lebensdauer: ca. 43.000 Stunden (Umgebungstemperatur 25 °C)

• Es kann die maximale Anzahl der Bildschirme registriert werden: 4096 Bildschirm

• Hintergrundlichtfunktion: Kaltkathodenröhre (austauschbar) Hintergrundlicht-Burnout-Erkennungsfunktion, Hintergrundlicht ausgeschaltet / Bildschirmsparzeit eingestellt Erlaubt

• Lebensdauer: ca. 50 000 Stunden oder mehr (Nutzungszeit bei Umgebungstemperatur beträgt 50% der Bildschirmhelligkeit bei 25 °C)

• Farbe: Weiß

• Berührungsschaltflächenmethode: Analog-Widerstandsfolie



• Anzahl der Tasten:

• Schlüsselgröße: Mindestens 2 × 2 [Punkte] (pro Schlüssel)

• Gleichzeitige Drückpunkte: Nicht gleichzeitig drücken (nur ein Punkt kann berühren)

• Lebensdauer: Eine Million Mal oder mehr (Betrieb 0,98 [N] oder weniger)

• Entfernung des menschlichen Sensors: Keine

• Erfassungsbereich: Keine

• Nachweisverzögerungszeit: Keine

• Speicher Flash-Speicherkapazität: eingebautes Flash-Speicher 15M Bytes



• Lebensdauer (Schreiben Sie die Anzahl der Male): 100.000 Mal

• Verwendung: Projektdaten für die Speicherung, für die Speicherung des Betriebssystems

• SRAM-Kapazität:

• Verwendung:

• EEPROM-Kapazität:

• Verwendung:

• Typ der Batterie: Lithiumbatterie des Typs GT15-BAT

• Sicherungsschutz: Uhrzeitdaten, Wartungszeitanzeige für Daten, Systemprotokolldaten

• Lebensdauer: ca. 5 Jahre (Umgebungstemperatur: 25 °C)

• Eingebundener Schnittstellenbus: -



• RS-422/485 (kombiniert): RS-422/485 1ch, Übertragungsgeschwindigkeit: 115200/57600/38400/19200/9600 / 4800bps, Steckverbinderform: 14-Pin (weiblich), Anwendungen: Verbindungsausrüstung für die Kommunikation

• RS-422/232 (kombiniert): -

• RS-422:

• RS-232: RS-232 1ch, Übertragungsgeschwindigkeit: 115200/57600/38400/19200/9600 / 4800bps, Steckverbinderform: D-Sub 9-Pin (männlich), Anwendungen: Verbindungsausrüstung für die Kommunikation,für die PC-Verbindung (Projektdaten hochladen / herunterladen), OS-Installation, FA transparente Funktion)

• Ethernet: Datenübertragungsmethode: 100BASE-TX, 10BASE-T 1ch, Steckverbinderform: RJ-45 (modulare Steckdose), Verwendung: Verbindungsausrüstung für Kommunikation, für Gateway-Funktion,für die PC-Verbindung (Projektdaten hochladen / herunterladen), Betriebssysteminstallation, MES-Schnittstellenfunktion)

• RGB: -

• Drucker:

• USB (Geräte): USB (Full Speed??12Mbps) Gerät 1ch, Steckverbinderform: TYPE Mini-B Anwendungen: für PC-Verbindungen (Projektdaten hochladen / herunterladen, Betriebssysteminstallation, FA transparente Funktion)

• USB (Host) : USB (Full Speed??12Mbps) Host 1ch, Steckverbinderform: TYPE-A, Anwendungen: Datenübertragung, zur Speicherung

• CF-Karte: Compact Flash-Slot 1ch, Steckverbinderform: TYPEI, Anwendungen: Datenübertragung, Datenspeicherung, OT für den Start

• PC-Karten-Slot:

• Optionales Funktionsbrett: MES-Schnittstellenfunktion für 1ch

• Speicherplatte:

• Erweiterungseinheit: Kommunikationseinheit / Optionseinheit Montage 2ch

• Schalter Schalter eins:

• Schalter zwei:

• Buzzer-Ausgang: Einzelton (Klanglänge verstellbar)

• Schutzstruktur: Vorderabschnitt: IP67F (JEM1030), Innenbereich der Platte: IP2X (JEM1030)

• Außenabmessungen: 303 (W) × 214 (H) × 49 (D) [mm]

• Ausgeschnittene Abmessungen der Platten: 289 (W) × 200 ((H) [mm]

• Masse (ohne Montageklammer): 2,1 [kg]

• Umgebungstemperatur Anzeige: 0 ~ 50 °C

• Mit Ausnahme der Anzeigeeinheit: 0 ~ 55 °C

• Lagertemperatur: -20 °C bis 60 °C

• Umgebungstemperatur: 10 ~ 90% RH, nicht kondensierend

• Lagerung Umgebungsfeuchtigkeit: 10 ~ 90% RH, nicht kondensierend

• Schwingungsbeständigkeit Konformität: Gemäß JIS B 3502, IEC 61131-2

• Bei intermittierenden Vibrationen:Halb-Amplitude 3,5 mm, die Anzahl der Flächen X, Y, Z in jeder Richtung 10 mal
  Beschleunigung 9.8M / S 2, die Anzahl der Flächen X, Y, Z in jeder Richtung 10 mal

• Wenn es eine kontinuierliche Vibration gibt:Halbspannweite 1,75 mm
  Beschleunigung 4,9 M / S 2

• Wirkung: Entspricht der JIS B 3502, IEC 61131-2 (dreimal jeweils in Richtung 147M / S 2, XYZ 3)

• Verwendungsumgebung: Öliges Rauch, ätzendes Gas, kein brennbares Gas, kein schrecklich starker Staub, der nicht direkt vom Sonnenlicht betroffen ist (wie auch während der Lagerung)

• Betriebshöhe: 2000 m oder weniger

• Standort der Montage: Bedienfeld

• Überspannungskategorie: II nachstehend

• Verunreinigungsgrad: 2 oder weniger

• Kühlsystem: Selbstkühlung

• Die Eingangsspannung der Stromversorgung: AC100 ~ 240V (+10%, - 15%)

• Eingabefrequenz: 50 / 60Hz ± 5%

• Eintrittsspitzenleistung: 100VA (bei maximaler Belastung)

• Stromverbrauch Normalzeit: 39 W oder weniger

• Wenn sich die Hintergrundbeleuchtung ausschaltet: 30 W oder weniger

• Eintrittsstrom: 28A oder weniger (4 ms) (bei voller Last)

• Erlaubte zeitliche Stromausfallzeit: innerhalb von 20 ms (oder mehr AC100V)

• Geräuschdichtheit: Geräuschspannung 1500 Vp-p, Geräuschbreite 1 μs, durch Geräuschsimulator mit Geräuschfrequenz 25 ~ 60 Hz

• Widerstandsspannung: Stromversorgung Endgerät Masse? Erdung zwischen AC1500V 1 Minute

• Isolationswiderstand: 10MΩ oder mehr am Endgerät der Stromversorgung zwischen dem DC500V-Isolationswiderstandstester

• Anwendbare Drahtgröße: 2 0,75 [Mm 2]

• Klemmterminal: M3 Klemmterminal RAV1.25-3 der Schraube, V2-S3.3, V2-N3A, FV2-N3A

• Drehmoment bei passender Spannung (Schrauben für Endblöcke): 0,5 ~ 0,8 [N · m]

• Erdung: Erdung der Klasse D (100Ω oder weniger), bei der die Verbindung mit der Platine nicht möglich ist, wenn die Erdung

• Anbauart: Standard

• Einkaufsgewicht: 3,2 kg
