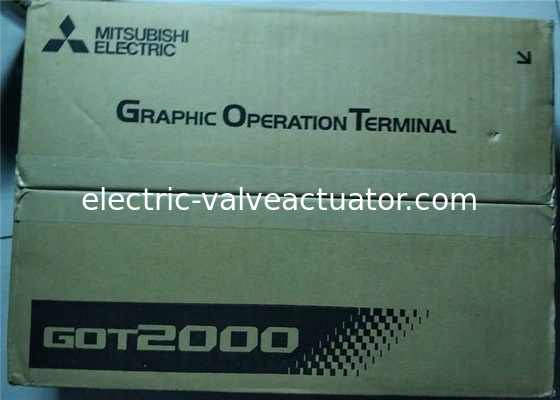

100-240VAC Touchscreen GT2510-VTBA Mitsubishi Mensch-Maschine-Schnittstelle

100-240VAC Touchscreen GT2510-VTBA Mitsubishi Human Machine Interface

Detaillierte Produktbeschreibung

• Hersteller: Mitsubishi Electric

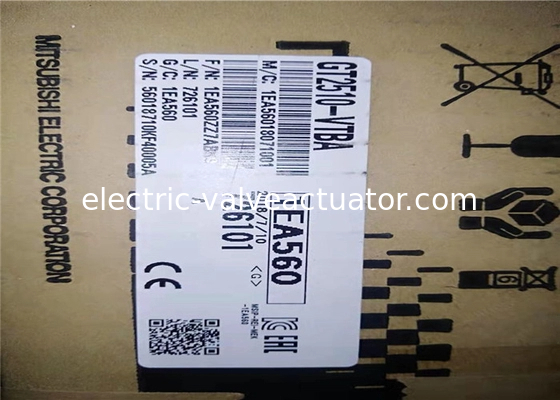

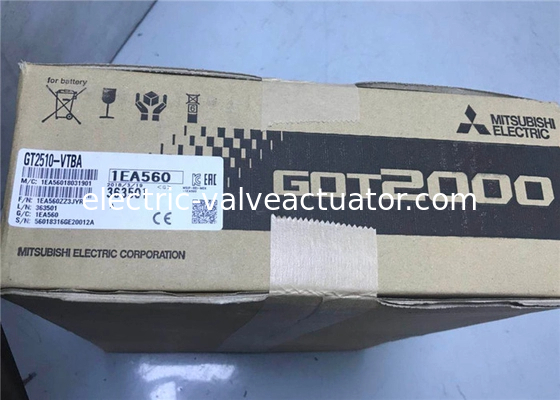

• GT2510-VTBA

• Modellnummer: GT2510-VTBA

• Anzeigebereich (*1, *2) Typ: TFT-Farb-LCD

• Bildschirmgröße: 10,4"

• Auflösung (Punkte): 640 x 480 VGA

• Anzeigegröße (B x H) mm: 211,2 x 158,4

• Anzahl der Zeichen: 16-Punkt-Standardschriftart: 40 Zeichen × 30 Zeilen (2-Byte) 12-Punkt-Standardschriftart: 53 Zeichen × 40 Zeilen (2-Byte)

• Anzeigefarben: 65536 Farben

• Helligkeitseinstellung: 32-stufige Einstellung

• Hintergrundbeleuchtung Typ: LED (nicht austauschbar)

• Lebensdauer (*4): Ca. 60000 Stunden oder mehr (Zeit, bis die Displayhelligkeit 50 % bei einer Umgebungstemperatur von 25 °C erreicht)

• Touchpanel (*3) Typ: Analog-resistive Folie

• Tastengröße (Punkte): Mindestens 2 x 2 Punkte (pro Taste) (*8)

• Gleichzeitiges Drücken: Nicht verfügbar (*5) (nur 1 Punkt kann gedrückt werden)

• Lebensdauer: 1 Million Mal oder mehr (Betätigungskraft 0,98 N oder weniger)

• Gehäusefarbe: Schwarz

• Speicher Benutzerspeicherkapazität: Speicher für die Speicherung (ROM): 32 MB, Speicher für den Betrieb (RAM): 80 MB

• Lebensdauer (Anzahl der Schreibvorgänge): 100.000 Mal

• Interne Taktgenauigkeit: ±90 Sek./Monat (Umgebungstemperatur 25 °C)

• Batterietyp: GT11-50BAT Lithiumbatterie

• Lebensdauer: Ca. 5 Jahre (Umgebungstemperatur 25 °C)

• Eingebaute Schnittstelle RS-232: 1 Kanal Übertragungsgeschwindigkeit: 115200/57600/38400/19200/9600/4800 bps Steckverbinderform: D-Sub 9-polig (Stecker)

• RS-422/485: 1 Kanal Übertragungsgeschwindigkeit: 115200/57600/38400/19200/9600/4800 bps Steckverbinderform: D-Sub 9-polig (Buchse)

• Ethernet: 1 Kanal Datenübertragungsmethode: 10BASE-T/100BASE-TX Steckverbinderform: RJ-45 (Modularbuchse)

• USB (Host): 22 Kanäle (Vorder-/Rückseite)

• : Maximale Übertragungsgeschwindigkeit: High-Speed 480 Mbit/s Steckverbinderform: USB-A

• USB (Gerät): 1 Kanal (Vorderseite)

• : Maximale Übertragungsrate: High-Speed 480 Mbit/s Steckverbinderform: USB Mini-B

• SD-Speicherkarte: 1 Kanal SDHC-konform (maximal 32 GB)

• Erweiterungsschnittstelle: Für die Montage von Kommunikationseinheiten/Optionseinheiten

• Seitenschnittstelle: Für die Montage von Kommunikationseinheiten

• Summerausgang: Einzelton (Ton, Tonlänge einstellbar)

• Power-LED: Emissionsfarbe: 2 Farben (Blau, Orange)

• Schutzkonstruktion: Vorderseite: IP67F (*6, *9)

• : Innere Schalttafel: IP2X

• Außenabmessungen (B x H x T) mm: 303 x 218 x 52

• Schalttafelausschnitt (B x H) mm: 289 x 200

• Gewicht (ohne Montagehalterungen) kg: 2,1

• Anwendbares Softwarepaket: GT Works3 Version 1.112S oder höher

• GT2510-VTBA Modellnummer: GT25

• Betriebsumgebungstemperatur (*1): 0 bis 55 °C (*2)

• Lagertemperatur: -20 °C bis 60 °C

• Betriebsumgebungsfeuchtigkeit: 10 bis 90 % rF, keine Kondensation

• Lagerumgebungsfeuchtigkeit: 10 bis 90 % rF, keine Kondensation

• Vibrationsfestigkeit: Entspricht JIS B 3502 und IEC 61131-2: Unter intermittierender Vibration Frequenz: 5 bis 8,4 Hz/8,4 bis 150 Hz Vibration Resistance: Entspricht JIS B 3502 und IEC 61131-2: Unter kontinuierlicher Vibration Frequenz: 5 bis 8,4 Hz/8,4 bis 150 Hz Stoßfestigkeit: Konform mit JIS B 3502, IEC 61131-2 (147 m/s² (15G), 3 Mal in X-, Y- und Z-Richtung)

• Betriebsatmosphäre (*6): Keine öligen Dämpfe, korrosiven Gase, brennbaren Gase, übermäßig leitfähigen Staub und direktes Sonnenlicht (sowie bei der Lagerung)

• Betriebshöhe (*3): 2000 m (6562 ft) oder weniger

• Installationsort: Innerhalb der Schalttafel

• Überspannungskategorie (*4): II oder weniger

• Verschmutzungsgrad (*5): 2 oder weniger

• Kühlmethode: Selbstkühlung

• Erdung: Erdung mit einem Erdungswiderstand von 100 O oder weniger. Falls dies nicht möglich ist, verbinden Sie das Erdungskabel mit der Schalttafel.

• Kategorie: GT2510

• Bildschirmgröße: 10,4"

• Modellnummer: GT2510-VTBA

• Auflösung: VGA (640 x 480)

• Anzeigetyp: TFT-Farbe

• Rahmenfarbe: Schwarz

• Stromversorgung: 100-240VAC

• Lagerartikel: S

• Versandgewicht: 3 kg

Schnelle Details

GT25-Modell
