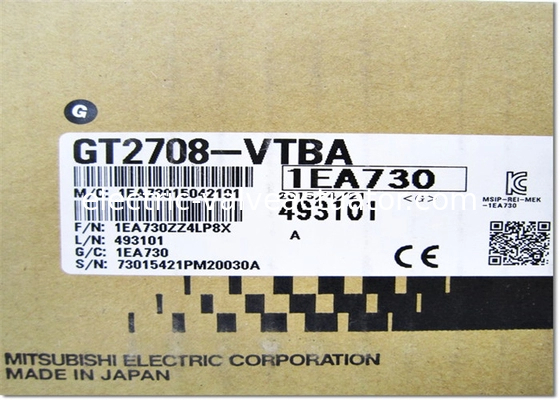

Mitsubishi Mensch-Maschine-Schnittstelle Touchscreen GT2708-VTBA AC100~240V

Touchscreen GT2708-STBA Mitsubishi Mensch-Maschine-Schnittstelle GOT 2000

Detaillierte Produktbeschreibung

Ein kurzes Detail

Spezifikationen

• Alleine stehen: 15W

• Stand Alone mit ausgeschaltetem Hintergrundlicht: 10 W

• Eintrittsstrom: 60 A oder weniger (2 ms, Umgebungstemperatur 25 °C, maximale Last)

• Zulässige sofortige Ausfallzeit: innerhalb von 20 ms (100 VAC oder mehr)

• Geräuschwiderstand: Geräuschspannung 1500 Vp-p, Geräuschbreite 1 μs durch Geräuschsimulator mit Geräuschfrequenz 25 bis 60 Hz

• Widerstandsspannung: 1500 VAC für 1 Minute zwischen Stromversorgungsterminal und Boden

• Isolationswiderstand: 10 MO oder mehr mit einem Isolationswiderstandstester (500VDC zwischen Stromversorgungsterminal und Boden)

• Anwendbare Drahtgröße: 0,75 bis 2 [mm2]

• Klemmterminal: Klemmterminal für die M3-Schraube RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Schraubmoment (Schraubschrauben des Endblocks): 0,5 bis 0,8 [N·m]

• Modellnummer: GT2708-STBA

• Bildschirmbereich (*1, *2) Typ: TFT-Farb-LCD

• Bildschirmgröße: 8,4"

• Auflösung (Punkte): 800 x 600 SVGA

• Bildschirmgröße (W x H) mm: 170,9 x 128.2

• Anzahl der Zeichen: 16-Punkte-Standardschriftart:

• : 50 Zeichen. x 37 Zeilen (2-Bytes) 12-Punkte-Standardschrift:

• : 66 Zeichen x 50 Zeilen (2-Byte)

• Anzeige Farben: 65536 Farben

• Intensitätsanpassung: 32-stufige Anpassung

• Hintergrundbeleuchtung - Typ: LED (nicht austauschbar)

• Hintergrundbeleuchtung - Lebensdauer: ca. 60000 Stunden oder mehr (Zeit für die Anzeigeintensität erreicht 50% bei Umgebungstemperatur von 25°C) (*4)

• Berührungsschaltfläche (*3) Typ: analoge Widerstandsfolie

• Touch-Panel (*3) Tastengröße (Punkte): Mindestens 2 x 2 Punkte (pro Taste) (*7)

• Berührungsschaltfläche (*3) Gleichzeitiger Druck: Höchstens 2 Punkte

• Touch Panel (*3) Lebensdauer: 1 Million Mal oder mehr (Betriebskraft 0,98 N oder weniger)

• Farbe des Panels: Schwarz

• Benutzerspeicherkapazität: Speicher (ROM): 57 MB, Betriebsspeicher (RAM): 128 MB

• Lebensdauer: 100000 mal

• Die interne Uhr ist genau: ±90 Sek/Monat (Umgebungstemperatur 25°C)

• Typ der Batterie: GT11-50BAT Lithiumbatterie

• Akkulaufzeit: ca. 5 Jahre (Umgebungstemperatur 25°C)

• Eingebettete Schnittstelle RS-232 : 1ch Übertragungsgeschwindigkeit: 115200/57600/38400/19200/9600/4800bps Steckverbinderform: D-Sub 9-Pin (männlich)

• Eingebettete Schnittstelle RS-422/485 : 1ch Übertragungsgeschwindigkeit: 115200/57600/38400/19200/9600/4800bps Steckverbinderform: D-Sub 9-Pin (weiblich)

• Eingebettete Schnittstelle Ethernet: 1ch Datenübertragungsmethode: 10BASE-T/100BASE-TX Anschlussform: RJ-45 (modulare Steckdose)

• Eingebettete Schnittstelle USB (Host): 2ch (Vorderseite/Hinterseite)

• : Höchstübertragungsgeschwindigkeit: Hochgeschwindigkeit 480 Mbps

• Eingebettete Schnittstelle USB (Gerät): 1ch (Vorderseite)

• : Höchstübertragungsgeschwindigkeit: Hochgeschwindigkeit 480 Mbps

• Eingebettete Schnittstelle SD-Karte: 1ch SDHC-konform (maximal 32 GB)

• Eingebettete Schnittstelle Erweiterungsschnittstelle (*6): Für die Montage der Kommunikationsanlage/optionale Anlage

• Eingebaute Hilfsoberfläche Erweiterung I/F: Für die optionale Einheitmontage

• Eingebettete Schnittstelle Seiten-Schnittstelle: Für die Montage der Kommunikationseinheit

• Buzzer-Ausgang: Ein Ton (Ton, Tonlänge verstellbar)

• Leistungs-LED: Emissionsfarbe: 2 Farben (blau, orange)

• Schutzkonstruktion: Vorderseite: IP67F (*5,*8) In der Steuerung: IP2X

• Außenmaße (W x H x D) mm: 241 x 194 x 52

• Ausschnitt der Platte (W x H) mm: 227 x 176

• Gewicht (kg) ohne Befestigungsklammern: 1.5

• Anwendbares Softwarepaket: GT Works3 Version1.100E oder höher

• Versandgewicht: 3 kg

Modelle mit hoher Spezifikation mit Multi-Touch-/Gestursteuerung

Die Bedienterminals der GT27-Serie verfügen über TFT-LCD-Displays mit 65K-Farben und Bildschirmgrößen von 5,7", 8,4", 10,4", 12,1" und 15" mit VGA/SVGA/XGA-Auflösung und bis zu 128 MB internem Speicher.Alle Endgeräte sind mit Ethernet ausgestattetDer GT27 kann zusätzlich mit optionalen Schnittstellen wie CC-Link IE, CC-Link IE Field, CC-Link,MELSECNET/H und eine direkte Verbindung zum SPS-Bus.

Spezielle Modelle des GT27 mit den Größen 10,4" und 12,1" sind mit einem weißen Rahmen und ohne USB-Schnittstelle an der Vorderseite erhältlich.

Der GT27 bietet mehrere vordefinierte Diagnose- und Fehlerbehebungsfunktionen wie Backup/Restore, PLC-Programmmonitor, Servo/Motion-Monitor, Motion SFC-Monitor und CNC-Monitor.
