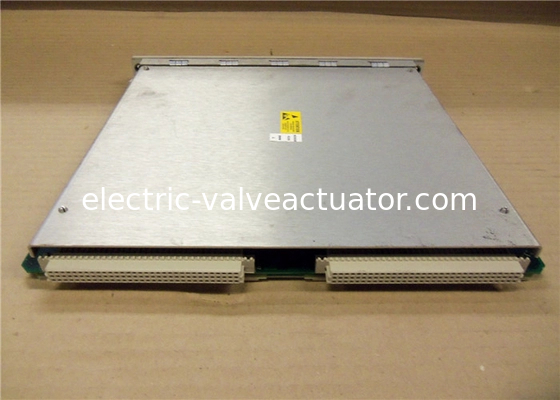

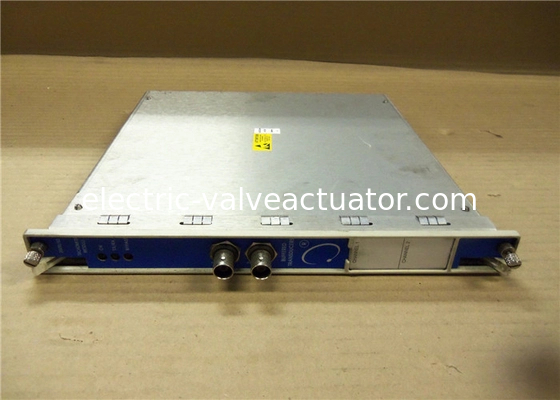

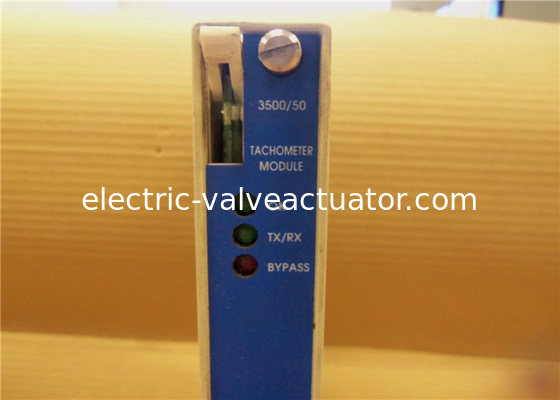

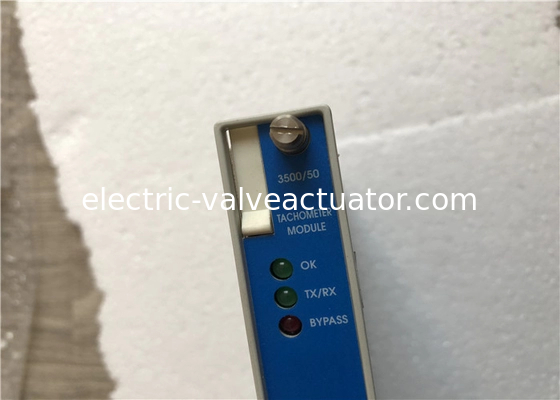

Bently Nevada 3500/50 Tachometermodul zur Überwachung der Schachtgeschwindigkeit

• 2-Kanal-Modul
• Akzeptiert Eingang von Näherungssonden oder Magnetaufnehmern
• Peak Hold speichert höchste Drehzahl, höchste Rückwärtsdrehzahl, Anzahl der Rückwärtsdrehungen
• Kann die Peak-Werte zurücksetzen
• Liefert konditionierte Keyphasor-Signale an die Backplane des 3500-Racks

Das GE / Bently Nevada 3500/50 und 3500/50M Series Tachometer Modul ist ein 2-Kanal-Modul, das Eingänge von Näherungssonden oder Magnetaufnehmern akzeptiert, um die Wellendrehzahl, die Rotorbeschleunigung und die Rotordrehrichtung zu bestimmen. Das Modul vergleicht diese Messungen mit benutzerprogrammierbaren Alarmsollwerten und generiert Alarme, wenn die Sollwerte verletzt werden.

Das 3500/50M Tachometer Modul kann so konfiguriert werden, dass es konditionierte Keyphasor*-Signale an die Backplane des 3500-Racks liefert, die von anderen Monitoren verwendet werden können. Daher benötigen Sie kein separates Keyphasor-Modul im Rack. Das 3500/50M Tachometer Modul verfügt über eine Peak-Hold-Funktion, die die höchste Drehzahl, die höchste Rückwärtsdrehzahl oder die Anzahl der Rückwärtsdrehungen speichert, die die Maschine erreicht hat. Sie können die Peak-Werte zurücksetzen.

3500/50M, 3500/50, 350050M, 350050, 3500/50M-01, 3500/50-01

Das System liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und der beobachteten leitfähigen Oberfläche ist. Es ist sowohl für statische (Positions-) als auch für dynamische (Vibrations-)Messungen geeignet und wird hauptsächlich für Vibrations- und Positionsmessanwendungen an Maschinen mit Flüssigkeitsfilm-Lagern sowie für Keyphasor- und Geschwindigkeitsmessanwendungen eingesetzt.

Das System liefert eine genaue, stabile Signalausgabe über einen weiten Temperaturbereich. Alle 3300 Proximity Transducer Systems erreichen dieses Leistungsniveau und ermöglichen gleichzeitig die vollständige Austauschbarkeit von Sonde, Verlängerungskabel und Proximitor-Sensor, ohne dass eine individuelle Komponentenanpassung oder eine Bankkalibrierung erforderlich ist.

Proximitor-Sensor: Der 3300 Proximitor-Sensor bietet viele Verbesserungen gegenüber früheren Bently Nevada Wirbelstromwandlern mit besserer Linearität und Temperaturstabilität. Er verwendet außerdem eine integrierte Isolationsplatte als Basis, wodurch separate Isolierplatten überflüssig werden.

Näherungssonden und Verlängerungskabel: Die 3300 XL 8 mm Sonde, die 3300 5 mm Sonde und das 3300 XL Verlängerungskabel spiegeln ebenfalls Verbesserungen gegenüber früheren Designs wider. Eine patentierte TipLoc-Gießmethode sorgt für eine robustere Verbindung zwischen der Sondenspitze und dem Sondenkörper. Das Kabel der Sonde ist ebenfalls sicherer befestigt und enthält ein patentiertes CableLoc-Design, das eine Zugfestigkeit von 330 N (75 lb) für die 8-mm-Sonde bietet, an der das Sonden-Kabel an der Sondenspitze befestigt ist. Sonden (nur 8 mm) und Verlängerungskabel können auch mit einer optionalen FluidLoc-Kabeloption bestellt werden. Diese Option verhindert, dass Öl und andere Flüssigkeiten aus der Maschine durch das Innere des Kabels austreten.
