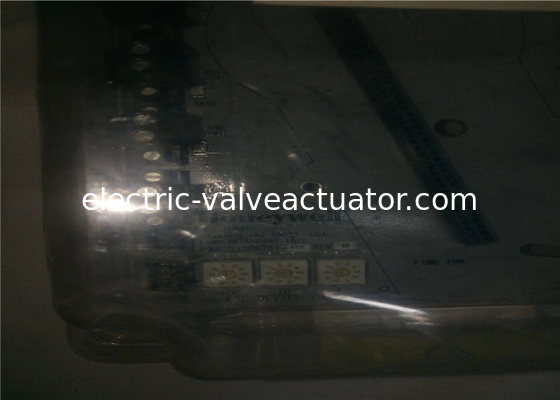

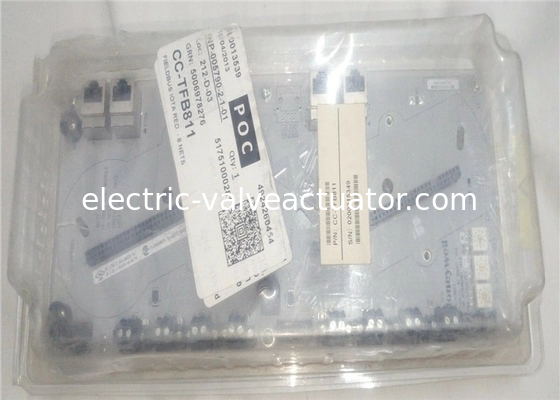

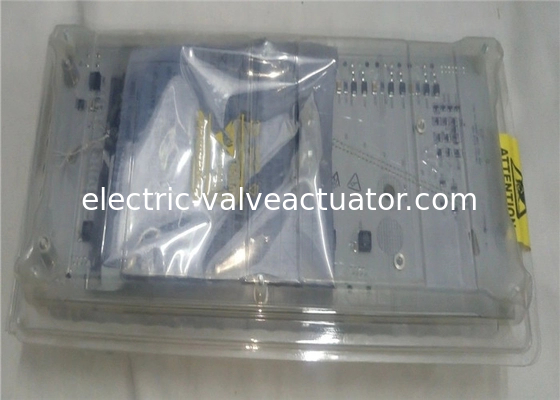

Honeywell CC-TFB811 Fieldbus Interface IOTA Thermoelement-Karte

• Marke:Honeywell
• Modell:51306751-175
• Herkunftsort:USA

• Steuerschaltplatte
• Honeywell Board
• Analoge Ausgangsmodulplatte

Instrumentenverstärker sind die geeignete Wahl, um das analoge Eingangsmodul aufgrund ihrer hohen Eingangsimpedanz zu puffern. DC-Fehler aus dem INA tragen direkt zur endgültigen Genauigkeit bei, daher ein Instrumentierungsverstärker mit geringer Versatzspannung (VOS), niedriger VOS-Drift (VOS (Drift)), niedrig Gewinnfehler und Nichtlinearität mit hohem Gewinn, hoher Gewöhnungsmodus (CMRR) und hoher Leistungsversorgungsverhältnis (pSR).

Der INA826 wurde ausgewählt, weil er 240uV-typische, voS und 2,4 UV/° C-typische, voS (Drift), +/- 0,003% typischer Verstärkungsfehler und 1PPM-typischer Verstärkungsnichterarität erreicht. Es verfügt außerdem über einen typischen CMRR von 95 dB und einen typischen PSRR von 124 dB. In dieser Anwendung sind auch breite Eingangs- und Ausgangsspannungsbereiche erforderlich. INA826 verfügt über einen weiten Angebot von 2,7 V und 36 V und Rail-to-Rail-Ausgangsstufe, was es in diesem Design geeignet macht.

Die vier seriellen Datensignale, die erforderlich sind, um bidirektional mit den ADS1248 zu kommunizieren, sind serielle Kommunikationssignale SCLK, DIN, SDO, CS und Start, DRDY. Um die Isolation vom Host -Controller aufrechtzuerhalten, müssen diese Signale über einen digitalen Isolator isoliert werden. Der ISO7641 wird für die SPI -Kommunikation mit einem digitalen 25 -Mbit / s -Isolator ausgewählt, und ISO7221 wird für andere Signale ausgewählt.

Der ADS1248 ist ein 24-Bit-ADC mit Delta-Sigma (δς), das eine komplette Front-End-Lösung für Temperaturerkennungsanwendungen bietet. Es stammt aus einer Produktfamilie von hoch integrierten Präzisionsdatenkonvertern, die einen programmierbaren Verstärker mit niedrigem Programmier (PGA), einen Präzisionsmodulator, einen digitalen Filter, einen internen Oszillator und zwei digital kontrollierte Präzisionsstromquellen (IDACs) enthält. Es ist eine beliebte Wahl der Branche für Präzisionstemperaturmessanwendungen.
