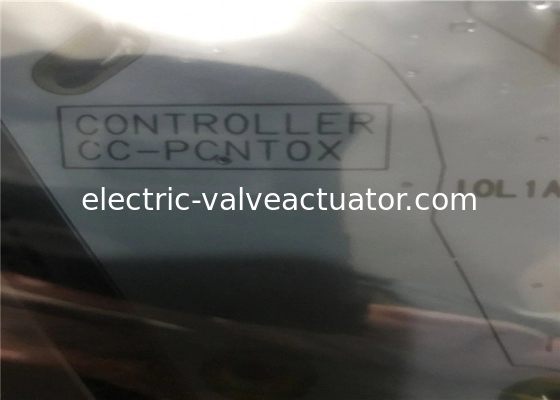

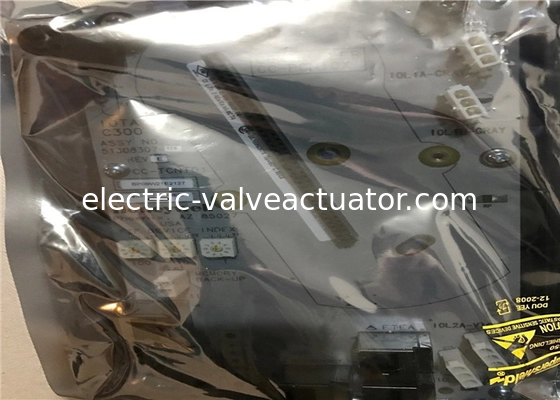

Honeywell CC-TCNT01 C300 Steuerkreisplatte 4,7 Hz Bandbreite

Steuerungskreisplatte Honeywell CC-TCNT01 C300 Modul 51308307-175 Rev E

Honeywell-Modul CC-PCNT01 PWA-Module, C300 Steuerprozessor C300

C300 Steuerungsmodul- ein verteiltes Prozesscontroller und ein I/O-Gateway für das Experion-System.Modulmontage an seine Input-Output-Termination-Assembly (IOTA).

Leistungsbewertung: 0,311A @ 24VDC

Die Kommission wird die Kommission übermitteln, ob sie die erforderlichen Maßnahmen ergreift.

C300 Steuerelement Eingabe-Ausgabe-Abschlussanordnung (IOTA)- stellt den Anschlusspunkt für das C300-Controller-Modul und alle Kabelendungen an den Controller bereit (FTE-, IO-Link-, Redundanz-, Batterie- und Zeitquelle-Kabelendungen).Versorgt das Steuermodul mit 24 Vdc Stromverteilung.

Leistungsbewertung: 0,311A @ 24VDC

Anmerkung: Der C300 Controller IOTA unterstützt nur einen Controller

• HONEYWELL
• MeASUREX
• Die Kommission wird die folgenden Maßnahmen ergreifen:
• Die Kommission wird die folgenden Maßnahmen ergreifen:
• Kontroller I/O-Abschlussversammlung
• .311AMP
• 24DC
• ZU FÜRSCHLICH
• REBUILT Überschuss
• Neue Überschüsse
• RÄMPE IHREN
• 24-48 Stunden RUSH Reparatur
• 2 - 15 Tage Reparatur
• Zwei Jahre RADWELL-Garantie

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS Analog-Eingabe, überflüssig
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS Analog-Eingabe, nicht überflüssig
• CC-PAIH01 HLAI - HART CC-TAIX01 AI, nicht überflüssig, beschichtet
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, überflüssig, beschichtet
• CC-PAIX01 HLAI CC-GAIX11 GI/IS Analog-Eingabe, überflüssig
• CC-PAIX01 HLAI CC-GAIX21 GI/IS Analog-Eingabe, nicht überflüssig
• CC-PAIX01 HLAI CC-TAIX01 AI, nicht überflüssig, beschichtet
• CC-PAIX01 HLAI CC-TAIX11 AI, überflüssig, beschichtet
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, niedrigwertige Mux, nicht überflüssig, beschichtet
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; EINZIGE IOP-Schnittstelle; COMP TERM, beschichtet
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, beschichtet
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, beschichtet
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS Analog-Ausgabe, überflüssig
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS Analog-Ausgabe, nicht überflüssig
• CC-PAOH01 AO - HART CC-TAOX01 AO, nicht überflüssig, beschichtet
• CC-PAOH01 AO - HART CC-TAOX11 AO, überflüssig, beschichtet
• CC-PAOX01 AO CC-GAOX11 GI/IS Analog-Ausgabe, überflüssig
• CC-PAOX01 AO CC-GAOX21 GI/IS Analog-Ausgabe, nicht überflüssig
• CC-PAOX01 AO CC-TAOX01 AO, nicht überflüssig, beschichtet
• CC-PAOX01 AO CC-TAOX11 AO, überflüssig, beschichtet
• CC-PDIH01 DI - HV CC-TDI110 120 VAC Digitale Eingabe Hochspannung, nicht überflüssig
• CC-PDIH01 DI - HV CC-TDI120 120 VAC Digitale Eingabe Hochspannung, überflüssig
• CC-PDIH01 DI - HV CC-TDI220 240 VAC Digitale Eingabe Hochspannung, nicht überflüssig
• CC-PDIH01 DI - HV CC-TDI230 240 VAC Digitale Eingabe Hochspannung, überflüssig

Professionell zur Bereitstellung einer Honeywell DCS-Karte, Integrität Dienstleistungen, absolute Garantie ist Teil der ursprünglichen Honeywell neue Karte, der Umfang der Dienstleistungen beteiligt S9000, Pflanzenlandschaft,TDC2000 TDC3000 (US-Betriebsstation), TPS (Gus-Betriebsstation), PKS und Honeywell DCS verteiltes Steuerungssystem

• Verbindung im CLAMSHELL-Stil auf Modul
• Reduzieren Sie den Raum im Schrank
• Endungen der Feldverkabelung von der LINKEN Seite
• 16 Kanäle
• Versorgung durch Verbindungen
• für analoge Signale
• 32 Punkte
• 4 zusätzliche Endungen für Stromversorgungs-/Rückverbindungen
• Honeywell C300 IOTAs

• Input/Output-Modell CC PAIM01, CU PAIM01
• PMIO IOTA-Modelle CC-TAIM01, CU-TAIM01
• PMIO FTA Modelle (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• Eingangstyp Thermoelement und/oder RTD
• Eingangskanäle 64 vollständig isolierte Kanal-zu-Kanal, Kanal-zu-PM und Kanal-zu-Stromversorgung, die in 16-Kanal-Zunahmen üblich sind.
• Eingabe-Scanrate 1 Sekunde festgesetzt von IOM (maximal 64 Kanäle)
• Kanalbandbreite von 0 bis 4,7 Hz (-3 dB)
• Nominaler Eingangsbereich (nur TC) -20 bis +100 Millivolt
• Maximal normaler Betriebsmodus kontinuierlicher Eingang ohne Schäden (jeder beliebige Thermoelementtyp konfiguriert) -10 bis +10 Volt (TC) -1 bis +2 Volt @ 100 Milliampere (RTD)
• Gewinnfehler (Bereich von -20 bis +100 Millivolt) 0,050% Vollskala max.
• Temperaturstabilität TC, Millivolt-Eingänge +/- 20 ppm pro Grad C max RTD-Eingänge +/- 20 ppm pro Grad C max
• Langfristige Drift 500 ppm
• Eintrittsimpedanz 1 Megohm bei DC (nur TC)
• CMV in Bezug auf Stromversorgungssystem, DC bis 60 Hz +/-250 VDC oder VAC RMS
• CMRR, 50 oder 60 Hz (mit maximal 1000 Ohm Quelleimpedanz) 120 dB min
• Spannung, Kanal-zu-Kanal, dc bis 60 Hz +/-250 VDC oder VAC RMS
• Überspannung, dc bis 60 Hz 80 dB (120 dB bei 50 und 60 Hz)
• NMRR bei 50/ 60 Hz 60 dB min
• Linienfrequenzintegration Festwahl von 50 Hz oder 60 Hz
• RTD-Sensor-Erregungsstrom 1 Milliampere
• Kaltverbindungskompensationsbereich -20 bis +60 °C (+/-0,5 °C typisch)
• TC-Linearisierungsgenauigkeit (2) ± 0,05 Ω / Grad C
• Offene Thermocouple-Erkennung Jede Umwandlung ist qualifiziert, ≤ 1000 Ω = garantiert ohne Fahrt ≥ 1500 Ω garantiert Fahrt.
• RTD Max. Bleibeständigkeit 15 Ω
• Überspannungsschutz (Sensorterminals) EN 61000-4-5 (für Industrieanlagen, 1kV von Leitung zu Leitung, 2kV von Leitung zu Leitung)
• Überspannungsschutz (Stromanschluss mit Kabeladapteroption) EN 61000-4-5 (für Industrieanlagen, 1 kV von Leitung zu Leitung, 2 kV von Leitung zu Leitung)
• Maximale Kabelentfernung IOTA bis FTA mit einem Kabeladapter 1000 Fuß 16-Gänge-Draht, zwei verdrehte Paare pro FTA
