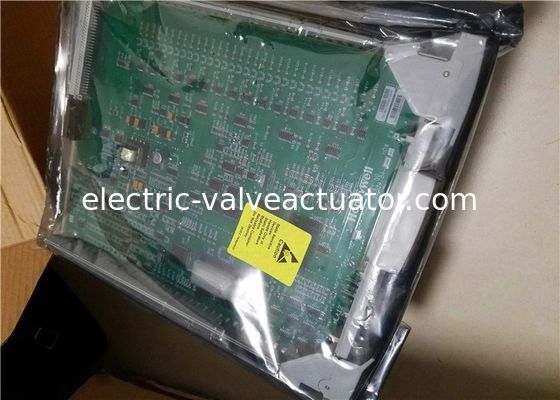

Honeywell MC-PAIH03 16-Eingangs-Analog-Eingangsprozessor C300-Serie

• Hersteller: Honeywell
• Produkt-Nr.: 51304754-150
• Produkttyp: ??-PAIH03 Hochpegel-Analogeingangsprozessor - 16 Eingänge
• FTA-Modelle: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Eingangstyp: Spannung, Strom (2-Draht- oder selbstversorgende Transmitter)
• Eingangskanäle: 16 differentielle Eingangskanäle
• Gleichtaktunterdrückungsverhältnis, DC bis 60 Hz (500 Quellenungleichgewicht): 70 dB
• Gleichtaktspannung, DC bis 60 Hz(1): -6 bis +5 V Spitze
• A/D-Wandlerauflösung: 16 Bit (14 Bit verwendet)
• Eingangsbereich: 0 bis 5 V, 1 bis 5 V, 0,4 bis 2 V, 4-20 mA (über 250 )
• Normalmode-Unterdrückungsverhältnis, bei 60 Hz: 32 dB
• Normalmode-Filterantwort: Einpoliger RC, -3 dB @ 1 Hz
• Maximaler Normalmode-Eingang (differentielle Eingänge, keine Beschädigung): ± 30 Volt
• Übersprechen, DC bis 60 Hz (Kanal zu Kanal): 60 dB
• Eingangsimpedanz (Spannungseingänge): > 10 M mit Strom versorgt
• Maximale Eingangsspannung (jeder Eingang bezogen auf Masse, keine Beschädigung): ± 30 Volt
• Eingangsabtastrate: 4 Messwerte pro Sekunde pro Kanal. Alle Kanäle werden innerhalb eines 250 ms Fensters abgetastet
• Hardwaregenauigkeit (@ CMV = 0 V): ± 0,075 % Vollausschlag (23,5°± 2°C), ± 0,15 % Vollausschlag (0 bis 50°C)
• Stoßspannungsfestigkeit (Gleichtakt): ANSI/IEEE C37.90.1-1978
• Versandgewicht: 3 kg

Sie führen die Umrechnung in technische Einheiten durch, einschließlich der Charakterisierung von Temperatureingängen durch ein Polynom fünften Grades, wenn der Hochpegelprozessor diese Eingänge von mV/I-Wandlern empfängt. Durch den Einsatz eines Dual-Prozessor-Designs und kundenspezifischer integrierter Schaltungen unterstützt der Low-Level-Analogeingangsprozessor die Softwarekonfiguration pro Kanal für verschiedene Thermoelement- oder RTD-Typen mit ausgezeichneter Auflösung und Genauigkeit. Die Erkennung offener Thermoelemente erfolgt einmal pro Abtastung, so dass keine fehlerhaften Daten für die Steuerung verarbeitet werden.

Der Low Level Multiplexer (LLMUX) Prozessor bietet eine wirtschaftliche Möglichkeit, eine große Anzahl von Datenerfassungssignalen zu erfassen. Jeder Prozessor kann 32 Punkte verarbeiten, wobei zwei 16-Punkt-FTAs verwendet werden. Jeder Punkt wird einmal pro Sekunde mit einer Verzögerung von einer Sekunde für die Verarbeitung abgetastet. Die Erkennung offener Thermoelemente erfolgt alle 30 Sekunden für alle Punkte.

Optionen für lokale oder entfernte Kaltstellenreferenz sind verfügbar. Der Remote Hardened Multiplexer (RHMUX) Prozessor bietet eine ähnliche Funktionalität wie der LLMUX, aber die beiden 16-Eingangs-FTAs können bis zu 2 km vom xPM-Schrank entfernt montiert werden. Jede FTA ist in einem eigenen NEMA-4- oder -4X-Gehäuse untergebracht, das vor Niederschlägen, Wasserspritzern und Windstaub schützt. Die FTA selbst ist konform beschichtet und kann in einer GX "Severe" korrosiven Umgebung und in Gegenwart von kondensierender Feuchtigkeit betrieben werden.

Die Stromversorgung für die Remote-FTAs des RHMUX erfolgt über einen von zwei Netzadaptern, die Strombegrenzung, serielle Datenschnittstellen und galvanische Trennung bieten. Der Netzadapter wird in der FTA-Halterung im xPM-Schrank montiert und stellt die Schnittstelle zwischen dem IOP und den beiden Remote-FTAs her. Der eigensichere Netzadapter (ISPA) ermöglicht die Platzierung der FTAs in Umgebungen der Division 1 oder Zone 0.

Jeder Punkt wird einmal alle 4 Sekunden abgetastet. Daten stehen am Ende jeder Abtastung zur Verfügung; es gibt keine zusätzliche Verarbeitungsverzögerung. Die Erkennung offener Thermoelemente (OTD) wird optional bei jeder Messung durchgeführt. Wenn aktiviert, wird der OTD-Test unmittelbar nach der A/D-Wandlung durchgeführt. Wenn der Test ein offenes Thermoelement anzeigt, werden die Daten aus der gerade abgeschlossenen Wandlung nicht weitergegeben. Um zu verhindern, dass falsche Erdungspfade die Messwerte beeinflussen, wird eine Fehlerstromerkennung durchgeführt. Alle RHMUX-Remote-FTAs sind mit einer lokalen Kaltstellenreferenz ausgestattet. Das RHMUX IOP wird als Standard-LLMUX in das TPS PM-System konfiguriert. Dies ermöglicht die Verwendung des RHMUX in Release 300 und höheren Systemen.
