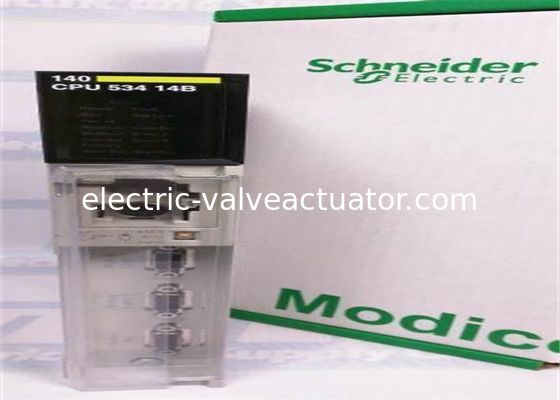

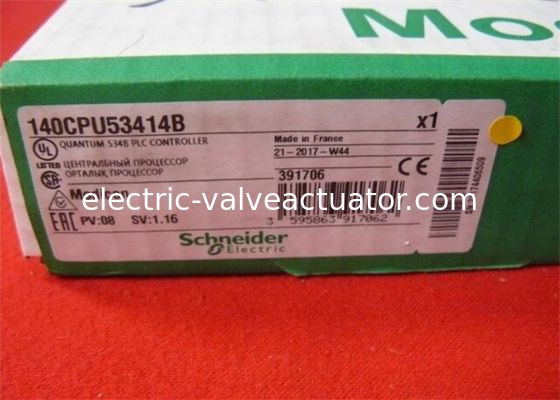

140CPU53414B 80486 SCHNEIDER Modicon Quantum-PLC-Automatisierungsplattform-Prozessor

• SCHNEIDER ELECTRIC
• MODICON
• 140-CPU-534-14B
• 140CPU53414B
• VOM HERSTELLER EINGESTELLT
• QUANTUM 534B SPS-STEUERUNG
• 80486 MODICON QUANTUM
• MIT MATHEMATISCHEM COPROZESSOR
• Ein Jahr Garantie

• Taktfrequenz: 100 MHz
• Speicherdetails: Interner RAM von 2972 kB
• Genaue Ausführungszeit für 1 K Anweisung: 0,1...0,5 ms (LL984)
• Watchdog-Timer: 250 ms
• Taktfehler: +/-8 Sekunden pro Tag bei 32…140 °F (0…60 °C)
• E/A-Wörter: 30 Eingänge / 32 Ausgänge (verteilt), maximal 64 Eingänge / 64 Ausgänge (lokal), 64 Eingänge / 64 Ausgänge (entfernt)
• E/A-Wörter pro Netzwerk: 500 Eingänge / 500 Ausgänge (verteilt)
• Teilnehmer pro Netzwerk: 63 (verteilt)
• Anzahl der Teilnehmer: 31 (entfernt)
• Anzahl der Netzwerke: 2 (entfernt); 3 (verteilt)
• Batterietyp: Lithium (10 µA, 420 µA)
• Batteriekapazität: 1,2 Ah
• Batterielebensdauer: 10 Jahre
• Schalterfunktion: Schlüsselschalter
• Zertifizierungszeichen: CE
• Busstrombedarf: 1250 mA
• Modulformat: Standard
• Nettogewicht: 1,87 lb (US) (0,85 kg)

• Produktzertifizierungen: FM Klasse 1 Division 2; cUL
• Konformität mit Standards: CSA C22.2 Nr. 142; UL 508
• Elektrostatische Entladungsfestigkeit: 4 kV (Kontakt, IEC 801-2); 8 kV (Luft, IEC 801-2)
• Elektromagnetische Feldresistenz: 9,1 V/m (10 V/m) bei 80…2000 MHz (IEC 801-3)
• Betriebsumgebungstemperatur: 32…140 °F (0…60 °C)
• Lagertemperatur: -40…185 °F (-40…85 °C)
• Relative Luftfeuchtigkeit: 95 % (nicht kondensierend)
• Betriebshöhe: ≤ 16404,2 ft (5000 m)

Das Quantum SPS-Modul verwendet moderne, großskalige integrierte Schaltungstechnologie, die durch strenge Produktionsprozesse hergestellt wird. Die interne Schaltung beinhaltet fortschrittliche Anti-Interferenz-Technologie, was zu einer außergewöhnlich hohen Zuverlässigkeit führt. Die Quantum SPS verfügt über eine Hardware-Fehler-Selbsterkennung, die rechtzeitig Alarmmeldungen bei Ausfällen liefert.

Die Programmierung in der Concept-Umgebung ermöglicht die Selbstdiagnose von Peripheriekomponentenfehlern und erweitert den Schutz über die SPS-Schaltung hinaus auf das gesamte System. Alle Module unterstützen den Hot-Swap ohne Systemausfallzeiten, wodurch der Wartungsaufwand reduziert wird. LED-Statusanzeigen geben visuelles Feedback für den CPU- und E/A-Vorlagenkanalstatus und erleichtern so die schnelle Wartung.

Das Quantum SPS-System bietet volle Funktionalität mit umfassenden Support-Einrichtungen. Kritische Systeme implementieren Hot-Backup mit zwei Maschinen, redundante Stromversorgungen, redundante Remote-E/A und duale Ethernet-Verbindungen, um einen kontinuierlichen sicheren Betrieb zu gewährleisten. Das fortschrittliche Hot-Backup-System zeichnet sich durch einfache Konfiguration und Bedienung aus, wobei primäre und sekundäre Module die Synchronisation aufrechterhalten. Während des normalen Betriebs verarbeitet die Host-CPU die Programmausführung und aktualisiert gleichzeitig den Status der Standby-CPU. Wenn der Host ausfällt, übernimmt der Standby sofort die Kontrolle innerhalb eines einzigen SPS-Zyklus und gewährleistet so einen unterbrechungsfreien Betrieb.

Unsere Produkte bedienen verschiedene Branchen, darunter CNC-Maschinen, Metallurgie, Öl & Gas, Petrochemie, Chemie, Papier/Druck, Textilien, Maschinenbau, Elektronik, Automobil, Tabak, Kunststoffe, Stromerzeugung, Wasseraufbereitung, kommunale Technik, Kesselsysteme, Energie und Stromverteilung.
