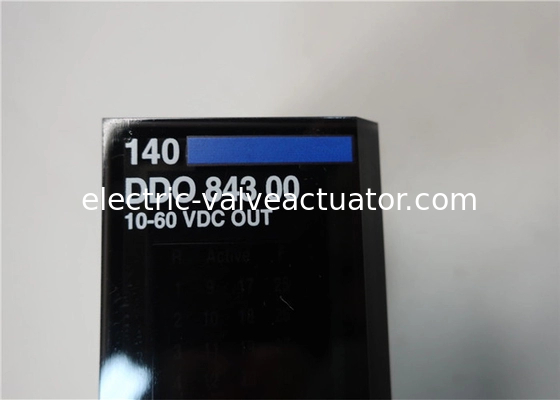

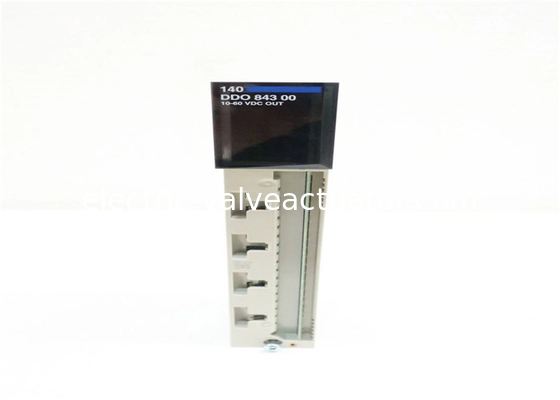

Schneider 140DDO84300 Wechselstrom-Ausgang 16 Punkte 10-60 VDC 2 Sätze Isolierungspunkt 2A

Schneider 140DDO84300 Schalt-DC-Ausgang 96 Punkte 24 VDC 6 Sätze Isolation 0,5A Punkt

• SCHNEIDER ELECTRIC
• MODICON
• 140DDO84300
• CONTROLLER QUANTUM PROZESSOR VERALTET 12-01-18
• VERFÜGBAR
• Neu mit einjähriger Garantie und gebraucht mit sechs Monaten Garantie
• Gewicht: 2,00 lbs

Unity Processor Modicon Quantum - 548 Kb - 66 Mhz

Quantum | 140DDO84300 | Modicon | 140 CPU 311 10 | Prozessor 400K RAM

Unity-Prozessor Modicon Quantum - 548 kB - 66MHz Integrierter Verbindungstyp 1 Modbus Plus 2 Modbus Checks Prozesssteuerung Speicherbeschreibung Interner RAM 548 kB Schalterfunktion Schiebeschalter Kommunikationsanschluss: ASCII/RTU/Speicher Schiebeschalter Speicheranschluss/aus Anwendung Struktur Keine Hilfsaufgabe 64 Interrupt-Aufgaben 64 E/A-Interrupt-Aufgaben 16 Timer-Interrupt-Aufgaben 1 periodische schnelle Aufgabe 1 zyklische/periodische Master-Aufgabe Ausführungszeit pro Anweisung 0,12...0,585 μs auf Wort 0,12...0,585 μs Boolesch 0,1...0,27 μs auf Festkomma-Arithmetik 0,1...0,27 μs Gleitkommazahlen Ausführungszeit für 1 K Anweisung 2,49 65 % Boolesch und 35 % numerisch 1,86 100 % Boolesch System-Overhead 1 ms - Master-Aufgabe 0,2 ms - schnelle Aufgabe Bus-Strombedarf 1800 mA Lokale Signalisierung 1 LED rot für Kommunikationsfehler am Modbus Plus-Anschluss (FEHLER A) 1 LED rot für Batteriewechsel oder nicht vorhanden (BAT LOW) 1 LED orange für schreibgeschützten Speicher (Speicheranschluss) 1 LED grün für CPU hat die Power-Up-Diagnosetests bestanden (BEREIT) 1 LED grün für CPU wurde gestartet und löst Logik (RUN) 1 LED grün für Kommunikation ist am Modbus-Anschluss aktiv (Modbus) 1 LED grün für Kommunikation ist am Modbus Plus-Anschluss aktiv (Modbus Plus) Elektrischer Anschluss 2 Buchsen, Steckertyp: SUB-D 9 zum Anschluss an den Modbus-Bus 1 Buchse, Steckertyp: SUB-D 9 zum Anschluss an das Modbus Plus-Netzwerk.

ConneXium ™ Managed Switches (Fortsetzung) Vordefinierte Konfigurationsdateien (Fortsetzung) Beispieltopologie mit vordefinierten Konfigurationsdateien C5, C1 und C3 (1) Eine gängige Verwendung dieser Vorkonfiguration ist die Verbindung eines Kupferlinks mit einem Glasfaserlink am primären Ring oder die Verbindung eines Glasfaserlinks mit einem Kupferlink. Diese Art von Architektur ermöglicht es, Ethernet-DIO- oder Ethernet-RIO-Drops in einiger Entfernung von der SPS zu haben. Die Switch-Vorkonfiguration ermöglicht auch, dass Ethernet-RIO- und/oder mehrere Ethernet-DIO-Geräte-Clouds mit einem sekundären Ring verbunden werden.
