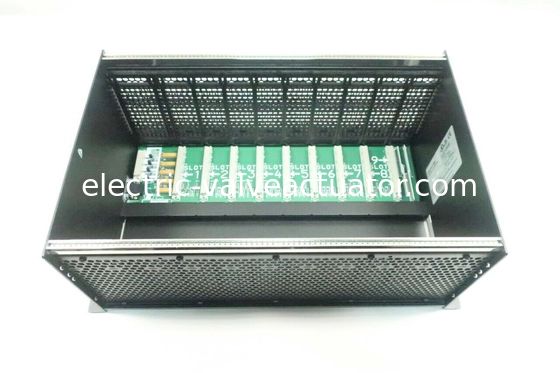

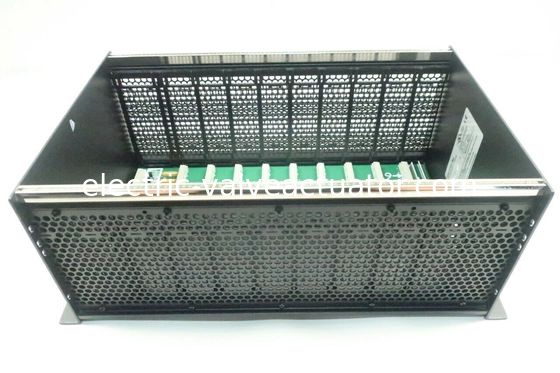

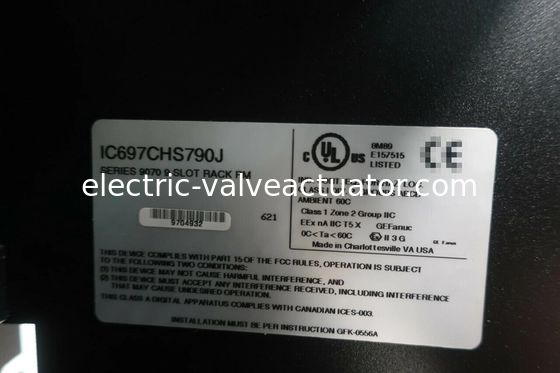

GE FANUC IC697CHS790 PLC-GESTELL-REIHE 90-70 9 SCHLITZ-INPUT-/OUTPUTmodule

Der IC697CHS790 ist ein 9-Slot-Rear-Mount für die programmierbare Steuerung IC697, die für CPU- und I/O-Konfigurationen verwendet wird. Es gibt die Möglichkeit für ein Netzteil für das Standard-9-Slot-Rack, das sich an der äußersten linken Modulposition befindet. Das IC697CHS790-Rack wird in einem 10 Zoll tiefen Gehäuse montiert, in dem normalerweise keine Lüfter benötigt werden. Die Abmessungen des Racks betragen 11,15" H x 19" B x 7,5" T, wobei die Breite des Controller-Slots 1,6" B und die Breite des Versorgungsslots 2,4" B beträgt. Jedes Rack bietet eine Slot-Erkennung für I/O vom Rack-Typ, die für die IC697 PLC erstellt wurde. Es werden keine Schalter oder Jumper an den I/O-Modulen benötigt.

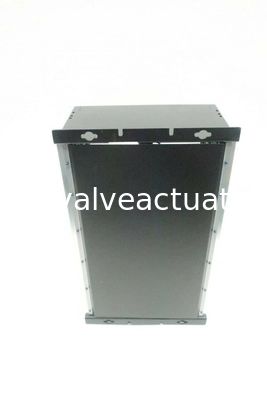

Die Montage des IC697CHS790-Racks erfordert ausreichend Platz, um eine ordnungsgemäße Kühlung der Systemmodule zu ermöglichen. Die Anforderungen für die Montage müssen je nach Anwendung ermittelt und das richtige Rack bestellt werden. Die Montageflansche sind bequem ab Werk in den Seitenwänden des Racks installiert.

Die IC697 I/O-Module werden durch die Verwendung eines Schlüssels verriegelt, um einen unbeabsichtigten Austausch eines Modultyps durch einen anderen Modultyp zu vermeiden. Jedes Modul enthält einen Schlüssel, der mechanisch an der Mittelschiene des Racks einrastet und dort verbleibt, bis das Modul entfernt wird. Wenn das Modul nicht der richtige Typ ist, kann es nicht in diesen Rack-Slot eingesetzt werden. Eine Rack-Nummer von 0-7 muss zugewiesen werden, wenn sich mehrere Racks in einem System befinden; das CPU-Rack ist immer Rack 0. Die Nummer jedes Racks wird von der SPS anhand der vier Jumper auf der Backplane des Racks ermittelt. Die Backplane befindet sich direkt hinter dem Netzteil, und die Jumper befinden sich auf der Backplane.
