ABB Digital IO Modul BC820K02 3BSE071500R1 120 mA typisch (200 mA max)

Markenbezeichnung:	ABB
Modellnummer:	BC810K02 3BSE031155R1
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Indien

Gewicht:

0,3 Kilogramm (0,66 lbs.)

E/A-Strom, DC:

500 mA

24 v-Verbrauchsart:

140 Ma

Temperatur, Betrieb:

°C 0 bis +55

Temperatur, Lagerung:

°C -25 bis +70

Verpackung Informationen:

Neue Originalbox

Hervorheben:

ABB digitaler E/A-Modul BC820K02

ESP-Steuerungsmodul 120mA

BC820K02 E/A-Modul maximal 200mA

Beschreibung des Produkts

ABB Digital I/O Modul BC820K02 3BSE071500R1 120 mA typisch (200 mA maximal)

Produktattribute

Eigenschaft	Wert
Gewicht	0.3 kg (0,66 Pfund)
I/O-Strom, Gleichstrom	500 mA
24 V Verbrauch Typ	140 MA
Temperatur, Betrieb	0 bis + 55 °C
Temperatur und Lagerung	-25 bis +70 °C

Merkmale und Vorteile

Unterstützt redundante Kommunikationsoberflächen.
Unterstützt den On-Line-Austausch der CPU.
Außenstromversorgung.
Unterstützt Hot-Swap.

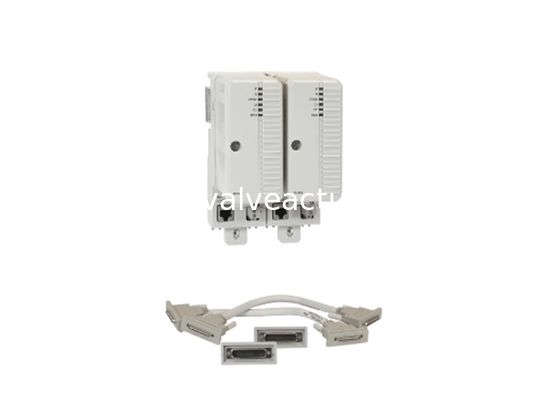

Die CEX-Bus-Einheit BC820 dient der Erweiterung der Bordkommunikationsanschlüsse mit Kommunikationsschnittstellen.Die CEX-Bus-Verbindungseinheit BC820 bietet die Möglichkeit, den CEX-Bus bis zu 200 m voneinander entfernt in zwei unabhängige Segmente zu teilen.Dies verbessert die Verfügbarkeit in Systemen mit redundanten Kommunikationsschnittstellen.

BC820 kann mit PM858, PM862, PM866 (PR.F oder höher, was PR:H oder höher für PM866K01 entspricht) und PM866A verwendet werden.

Der BC820 wird über den CEX-Bus von der Prozessor-Einheit angetrieben und kann den CEX-Bus auch über seinen externen Anschluss zur Stromversorgung mit Redundanzleistung unterstützen.BC820 überträgt den RCU-Link und verlängert die CEX-Bus- und RCU-Link-Kabellänge bis zu 200 mDie Anzahl der CEX-Bus-Schnittstellen ist auf 6 mit jedem BC820 beschränkt.

Sie müssen die folgenden Kabel in geeigneter Länge (nicht im BC820K02-Set enthalten) liefern:

RCU-Steuerverbindung: Modularer Stecker, RJ45, abgeschirmtes Twisted-Pair-Crossover-Kabel mit allen vier gekreuzten Paaren: EIA/TIA-568 Standard-Crossover T568A bis T568B. Länge: maximal 200 m.
RCU-Datenverbindung: Die optische Verbindung ist kompatibel mit der LC Duplex-optischen Verbindungsschnittstelle gemäß ANSI TIA/EIA60-10 (FOCIS 10A).LängeMaximal 200 Meter.

Weitere Informationen zu den Kabeln finden Sie unter 3BSE036351-*

Allgemeine Informationen

Nummer des Artikels	3BSE071500R1
Entlassungen	- Ja, das ist es.
Hohe Integrität	- Nein.
Leistung	Hot-Swap unterstützt

Detaillierte Daten

Stromversorgung	Eingänge mit den Bezeichnungen L+ und L- 24 V Nennwert, Variation zwischen 19,2 V Gleichstrom und 30 V Gleichstrom.
Stromverbrauch +24 V typ/max	120 mA typisch (maximal 200 mA)
Energieverlusttyp.	2.9 W typisch

Umwelt und Zertifizierung

Temperatur, Betrieb	+5 bis +55 °C (+41 bis +131 °F)
Temperatur und Lagerung	-40 bis +70 °C (-40 bis +158 °F)
Relative Luftfeuchtigkeit	5 bis 95%, nicht kondensierbar
Schutzklasse	IP20 gemäß EN60529, IEC 529
CE-Kennzeichnung	- Ja, das ist es.
Elektrotechnische Sicherheit	UL-Zertifizierung aussteht
Gefährlicher Standort	cULus Klasse 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Seefahrzeugzeugen	ABS, BV, DNV-GL, LR
RoHS-Konformität	EN 50581:2012
Einhaltung der WEEE-Richtlinien	Richtlinie 2012/19/EU

Abmessungen

Größe	185 mm
Breite	59 mm (2.9 Zoll)
Tiefe	127.5 (5,0 Zoll)
Gewicht	1.4 kg (3,1 lb) (Verpackung BC820K02)
