ABB Digital I/O Modul 24 V DC (19.2 - 30 V) TU849 3BSE042560R1 500 V AC

Markenbezeichnung:	ABB
Modellnummer:	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 genannten Le
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Indien

24 v-Verbrauchsart:

140 Ma

E/A-Strom, DC:

500 mA

Temperatur, Betrieb:

°C 0 bis +55

Temperatur, Lagerung:

°C -25 bis +70

Verpackung Informationen:

Neue Originalbox

Hervorheben:

ABB Digital I/O Modul 24V DC

TU849 Industriesteuerungsmodul

500V AC kompatibles I/O Modul

Beschreibung des Produkts

ABB Digital I/O Modul 24 V DC (19,2 - 30 V) TU849 3BSE042560R1 500 V AC

Produktspezifikationen

Attribut	Wert
24 V Verbrauch Typ	140 MA
E/A-Strom, DC	500mA
Temperatur, Betrieb	0 bis +55 °C
Temperatur, Lagerung	-25 bis +70 °C

Produktbeschreibung

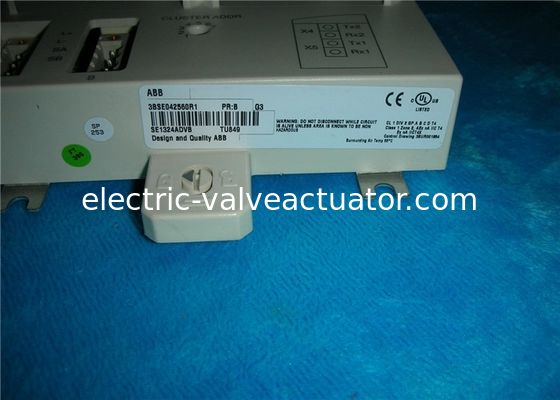

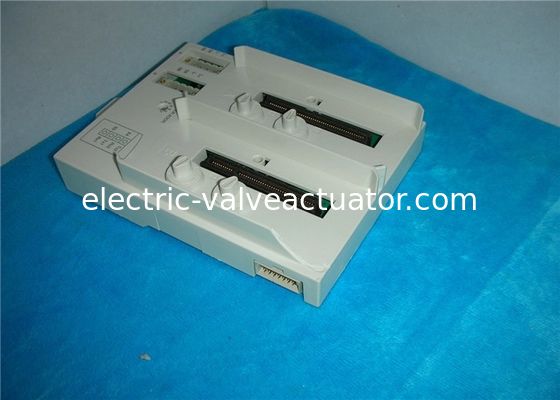

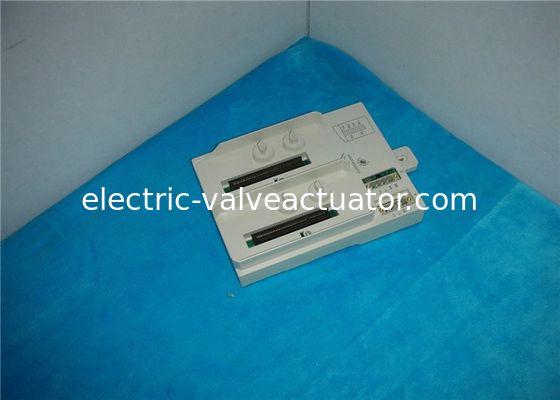

Das TU849 ist eine Modul-Abschlusseinheit (MTU) für die redundante Konfiguration des Optical ModuleBus Modem TB840/TB840A.

Die MTU ist eine passive Einheit mit Anschlüssen für doppelte Stromversorgung, eine für jedes Modem, einem einzelnen elektrischen ModuleBus, zwei TB840/TB840A und einem Drehschalter zur Einstellung der Clusteradresse (1 bis 7).

Vier mechanische Schlüssel, zwei für jede Position, werden verwendet, um die MTU für die richtigen Modultypen zu konfigurieren. Jeder Schlüssel hat sechs Positionen, was insgesamt 36 verschiedene Konfigurationen ergibt. Die Konfigurationen können mit einem Schraubendreher geändert werden.

Die MTU kann auf einer Standard-DIN-Schiene montiert werden. Sie hat eine mechanische Verriegelung, die die MTU an der DIN-Schiene arretiert. Die Verriegelung kann mit einem Schraubendreher ver- und entriegelt werden.

Die Abschlusseinheit TU848 hat separate Stromversorgungsanschlüsse und verbindet TB840/TB840A mit redundanten E/A. Die Abschlusseinheit TU849 hat separate Stromversorgungsanschlüsse und verbindet TB840/TB840A mit nicht-redundanten E/A.

Merkmale und Vorteile

Doppelter Stromversorgungsanschluss
Ein Drehschalter zur Einstellung der Clusteradresse
Mechanische Kodierung verhindert das Einsetzen des falschen Modultyps
Einzelner ModuleBus-Anschluss
Verriegelungsvorrichtung an der DIN-Schiene zum Verriegeln und Erden
DIN-Schienenmontage

Technische Daten

Allgemeine Informationen

Protokoll	ABB Modulebus
Artikelnummer	3BSE042560R1
Master oder Slave	Nicht zutreffend
Leitungsredundanz	Ja
Hot Swap	Nein
Typ	Redundant TB840/TB840A, Single I/O, Dual Power
Stromeingang	24 V DC (19,2 - 30 V)
Montage	Vertikal oder Horizontal

Detaillierte Daten

Anschluss	N/A
24 V Verbrauch typ.	N/A
ModuleBus Stromverteilung	Maximum 5 V 1,5 A 24 V 1,5 A
Mechanische Schlüssel	36 verschiedene Kombinationen
Zulässige Drahtgrößen	Massiv: 0,2 - 2,5 mm² Litzig: 0,2 - 2,5 mm², 24 - 12 AWG Empfohlenes Drehmoment: 0,5 Nm
Bemessungsisolationsspannung	50 V
Dielektrische Prüfspannung	500 V AC
Verlustleistung	2,5 W

Umgebung und Zertifizierung

Temperatur, Betrieb	55 °C (131 °F) horizontal montiert 40 °C (104 °F) vertikal montiert
Temperatur, Lagerung	-25 °C (-13 °F) bis +70 °C (158 °F)
Geräteklasse	Klasse 1 gemäß IEC 60536; (erdgeschützt)
Schutzart	IP20 gemäß IEC 60529
CE-Kennzeichnung	Ja
Elektrische Sicherheit	cULus
Gefährlicher Standort	cULus Hazardous Location Klasse 1 Zone 2, ATEX Zone 2
Marine-Zertifikate	ABS, BV, DNV-GL, LR, RS
RoHS-Konformität	EN 50581:2012
WEEE-Konformität	RICHTLINIE/2012/19/EU

Abmessungen

Höhe	186,5 mm (7,34 Zoll) einschließlich Verriegelung
Breite	124 mm (4,88 Zoll)
Tiefe	47 mm (1,85 Zoll)
Gewicht (einschließlich Basis)	0,45 kg (0,99 lbs.)
