AB SLC 500 DH-485 LINK KOPPLER 1747-AIC SERIES B - OFFEN BOX / Neues

• Allen Bradley
• 1747-aic
• 1747aic
• Vom Hersteller eingestellt
• Linkkuppler
• DH-485-Netzwerk
• 6 Position
• 24 VDC
• Für programmierbare Controller
• VERFÜGBAR
• Neues mit einer Jahresgarantie und benutzte eine mit sechs Monaten Garantie
• Gewicht: 1,07 lbs

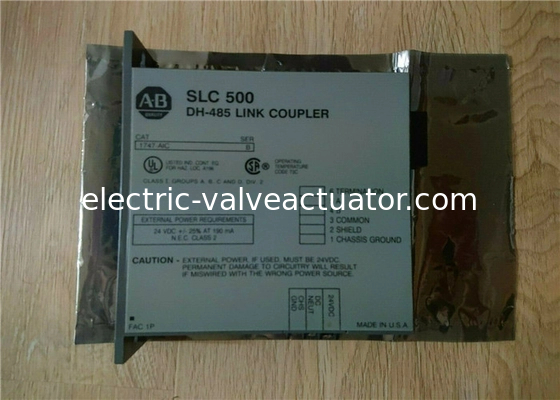

Das AB 1747-AIC ist ein SLC 500 isoliertes Linkkoppler. Dieser isolierte Link-Koppler verfügt über eine abgeschirmte Twisted-Pair-Kommunikationsschnittstelle und eine Stromlast (24 Volt DC) von 0,085 Ampere.

Der AB 1747-AIC-Antrieb ist ein isolierter Linkkoppler unter der AB Plc SLC 500-Serie. Der Panel-Abrechnungskuppler entspricht dem NEMA Standard ICS 2-230, IEC1000-4-2, EN50081-2 Klasse A sowie die IEC1000-4-3-Vorschriften und -standards. Darüber hinaus ist dieses Gerät CSA zertifiziert.

Die Abmessungen des Kopplers betragen 1,5 x 6,8 x 6,5 Zoll und verwendet ein Terminal. Die Stromlast dieses isolierten Verbindungskopplers beträgt 0,085 Ampere bei 24 Volt DC. Darüber hinaus bietet das AB 1747-AIC-Laufwerk einen erweiterten Schnittstellenkonverter mit einer abgeschirmten Kommunikationsschnittstelle für verdrehte Pair. Diese Schnittstelle hilft bei der Kommunikation zwischen mehreren Netzwerkgeräten in der SLC 500-Familie wie SLC 5/02, SLC 5/01 und den SLC 5/03-Prozessoren und dem DH-485-Link.

Beachten Sie, dass die Verbindung von mehr als 2 SLC500-Prozessoren mit einer DH-485-Verbindung 1 isoliertes Koppler auf dem 1747-AIC-Laufwerk erfordert. Außerdem sollte 1 Link -Koppler an jedem Ende der Verbindung angeschlossen werden, wenn ein Computer oder ein DTAM in einer Entfernung von mehr als 20 Fuß oder 6,09 Metern verknüpft ist.

Um sich mit dem Prozessor zu verbinden, wird ein AB 1747-C11-Kabel mit dem Koppler versehen. Um eine Verbindung zum DH-485-Kommunikationskabel herzustellen, bietet der Coppler einen abnehmbaren Klemmeblock mit 6-Position. Das Kommunikationskabel ist 1219 Meter oder 4000 Fuß lang. Der Backplane-Strom des 1747-AIC beträgt 0 mA bei 5 Volt und 85 mA bei 24 Volt.

Die thermische Dissipation beträgt 2 W minimal bzw. 2 W maximal und der relative Luftfeuchtigkeitsbereich des 1747-AIC-Antriebs von 5 bis 95% ohne Kondensation. Der isolierte Koppler verfügt über 1 g operierende Schwingung mit 5 bis 2000 Hertz-Betriebsvibrationen und 2,5 g nicht operierende Vibration bei 5 bis 2000 Hertz. Für eine 24 -Volt -DC -Stromquelle benötigt der Koppler 20,4 bis 28,8 Volt DC.
