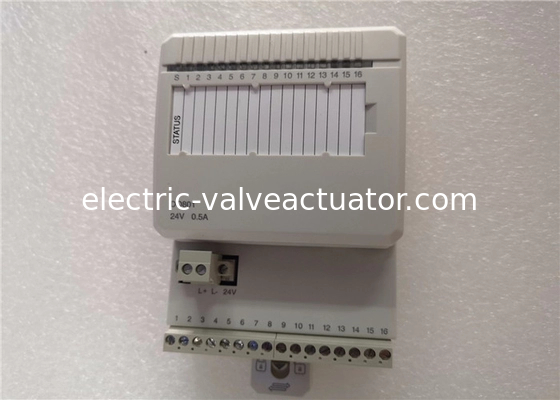

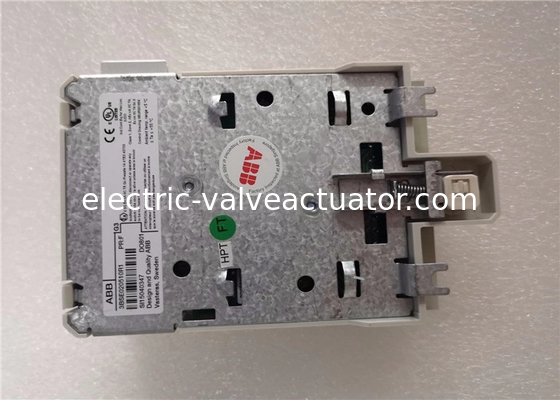

DI803 3BSE022362R1 230 V AC/DC Digitaleingang Digital I/O Modul ABB

Name: DI803 3BSE022362R1 230 V AC/DC Digitaleingang Digital I/O Modul ABB
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: DI803
Price: 210.00 USD
Availability: InStock

Markenbezeichnung:	ABB
Modellnummer:	DI803
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Schweiz

Bewertete Isolierungs-Spannung:

50V

Dielektrische Prüfspannung:

500VAC

Stromaufnahme +5 V Modulebus:

70 mA

Leistungsdissipation:

1.6W

Verpackung Informationen:

Neue Originalbox

Hervorheben:

ABB Digitaleingangsmodul 230V

DI803 digitale E/A-Module

ABB ESP-Steuerungsmodul

Beschreibung des Produkts

DI803 3BSE022362R1 230 V AC/DC Digitaleingang Digitales E/A -Modul ABB

Produktattribute

Bewertungsdämmspannung	50V
Dielektrizitätstestspannung	500vac
Aktueller Verbrauch +5 V Modulebus	70 mA
Leistungsdissipation	1.6W

Produktbeschreibung

Der DI803 ist ein 8 -Kanal 230 V AC/DC Digital Input -Modul für das S800 -E/A. Dieses Modul verfügt über 8 digitale Eingänge. Der Wechselstrom -Eingangsspannungsbereich beträgt 164 - 264 Volt und der Eingangsstrom beträgt 7,6 mA bei 230 V AC Der DC -Eingangsbereich beträgt 175 - 275 V und der Eingangsstrom 1,6 mA bei 220 V. Die Eingänge werden einzeln isoliert. Jeder Eingangskanal besteht aus aktuellen begrenzenden Komponenten, EMC -Schutzkomponenten, LED -Indikationsanzeige und optischen Isolationsbarriere.

Funktionen und Vorteile

8 Kanäle für 230 V AC/DC -Eingänge mit Strom sinken
Einzeln isolierte Kanäle
Spannungsüberwachung der Feldeingangsleistung
Eingabestatusanzeigen
Signalfilterung
Prozessverbindung über abnehmbare Anschlüsse

Allgemeine Informationen

Typ	Digitale Eingabe
Signalspezifikation	230 V AC, 220 V DC
Artikelnummer	3BSE022362R1
Anzahl der Kanäle	8
Signalart	Aktueller Untergang
HIRSCH	NEIN
Soe	NEIN
Redundanz	NEIN
Hohe Integrität	NEIN
Intrinsische Sicherheit	NEIN
Mechanik	S800L

Detaillierte Daten

Eingangsspannungsbereich, "0"	0..50 V AC, 0..40 V DC
Eingangsspannungsbereich, "1"	164..264 V AC, 175..275 V DC
Eingangsimpedanz	30 kΩ (AC) 134 kΩ (DC)
Isolierung	Einzeln isolierte Kanäle
Filterzeiten (digital, ausgewählt)	2, 4, 8, 16 ms
Eingangsfrequenzbereich	47..63 Hz
Analogfilter Ein/Aus -Verzögerung	5 /28 ms
Maximale Feldkabellänge	200 Meter (219 Yards) 100 PF/m für Wechselstrom, 600 Meter für DC
Bewertungsdämmspannung	250 V
Dielektrizitätstestspannung	2000 V AC
Leistungsdissipation	Typ. 2,8 w
Aktueller Verbrauch +5 V Modulebus	50 ma
Aktueller Verbrauch +24 V Modulebus	0
Aktueller Verbrauch +24 V extern	0
Stützte Drahtgröße	Fest: 0,05-2,5 mm2, 30-12 AWG Gestrandet: 0,05-1,5 mm2, 30-12 AWG Empfohlenes Drehmoment: 0,5-0,6 nm Stripplänge 6-7,5 mm, 0,24-0,30 Zoll

Umwelt und Zertifizierung

CE Mark	Ja
Elektrische Sicherheit	IEC 61131-2, UL 508
Gefährliche Lage	- -
Marine -Zertifizierung	ABS, BV, DNV-GL, LR, RS, CCS
Schutzbewertung	IP20 Laut IEC60529
Korrosive Atmosphäre ISA-S71.04	G3
Klimatische Betriebsbedingungen	0 bis +55 ° C (Speicherung -40 bis +70 ° C), rh = 5 bis 95 % keine Kondensation, IEC/EN 61131-2
Verschmutzungsabschluss	Abschluss 2, IEC 60664-1
Mechanische Betriebsbedingungen	IEC/EN 61131-2
EMC	EN 61000-6-4 und EN 61000-6-2
Überspannungskategorien	Klasse I nach IEC 61140; (Erde geschützt)
Ausrüstungsklasse	Klasse I nach IEC 61140; (Erde geschützt)
Max Umgebungstemperatur	55 ° C (131 ° F) für vertikale Montage 40 ° C (104 ° F)
ROHS Compliance	EN 50581: 2012
Weee Compliance	Richtlinie/2012/19/EU
