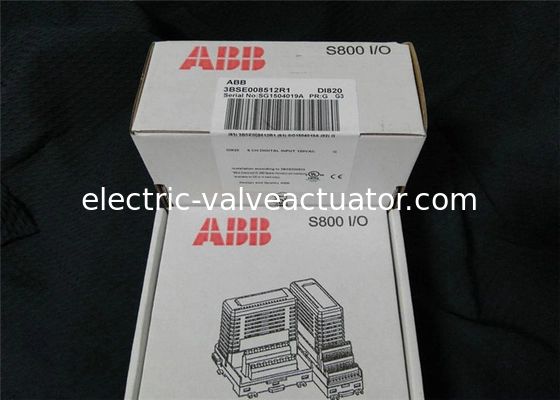

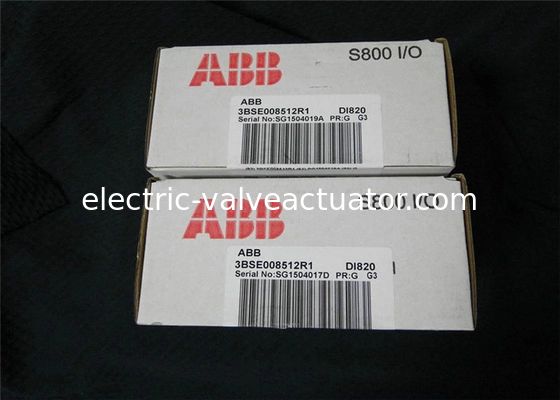

DI820 | ABB | DI820 3BSE008512R1 Digitaleingang 120 Vac 120 V a.c. / 110 V d.c.

Markenbezeichnung:	ABB
Modellnummer:	ABB
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Schweiz

Bewertete Isolierungs-Spannung:

50V

Dielektrische Prüfspannung:

500VAC

Stromaufnahme +5 V Modulebus:

70 mA

Leistungsdissipation:

1.6W

Verpackung Informationen:

Neue Originalbox

Hervorheben:

ABB DI820 digital input module

120V AC Digitaleingangsmodul

ESP-Steuerung 110V DC Eingang

Beschreibung des Produkts

Di820 | ABB | DI820 3BSE008512R1 Digitaler Eingang 120 VAC 120 V AC / 110 V DC

Produktattribute

Attribut	Wert
Bewertungsdämmspannung	50V
Dielektrizitätstestspannung	500vac
Aktueller Verbrauch +5 V Modulebus	70 mA
Leistungsdissipation	1.6W

Umwelt und Zertifizierung

CE Mark	Ja
Elektrische Sicherheit	IEC 61131-2, UL 508
Gefährliche Lage	- -
Marine -Zertifizierung	ABS, BV, DNV-GL, LR, RS, CCS
Schutzbewertung	IP20 Laut IEC60529
Korrosive Atmosphäre ISA-S71.04	G3
Klimatische Betriebsbedingungen	0 bis +55 ° C (Speicherung -40 bis +70 ° C), rh = 5 bis 95 % keine Kondensation, IEC/EN 61131-2
Verschmutzungsabschluss	Abschluss 2, IEC 60664-1
Mechanische Betriebsbedingungen	IEC/EN 61131-2
EMC	EN 61000-6-4 und EN 61000-6-2
Überspannungskategorien	IEC/EN 60664-1, EN 50178
Ausrüstungsklasse	Klasse I nach IEC 61140; (Erde geschützt)
Max Umgebungstemperatur	55 ° C (131 ° F) für die vertikale Montage in kompakten MTU 40 ° C (104 ° F)
ROHS Compliance	EN 50581: 2012
Weee Compliance	Richtlinie/2012/19/EU

Allgemeine Informationen

Typ	Digitale Eingabe
Signalspezifikation	120 V AC / 110 V DC
Artikelnummer	3BSE008512R1
Anzahl der Kanäle	8
Signalart	Aktueller Untergang
HIRSCH	NEIN
Soe	NEIN
Redundanz	NEIN
Hohe Integrität	NEIN
Intrinsische Sicherheit	NEIN
Mechanik	S800

Detaillierte Daten

Eingangsspannungsbereich, "0"	0..30 V AC, 0..20 V DC
Eingangsspannungsbereich, "1"	77..130 V AC, 75..145 V DC
Eingangsimpedanz	12 kΩ (AC) / 39 kΩ (DC)
Isolierung	Einzeln isolierte Kanäle
Filterzeiten (digital, ausgewählt)	2, 4, 8, 16 ms
Eingangsbereich	47..63 Hz
Analogfilter Ein/Aus -Verzögerung	5/18 ms
Strombegrenzung	Die Sensorleistung kann durch die MTU aktualisiert werden
Maximale Feldkabellänge	200 Meter (219 Yards) 100 PF/m für Wechselstrom, 600 Meter (656 Yards) für DC
Bewertungsdämmspannung	250 V
Dielektrizitätstestspannung	2000 V AC
Leistungsdissipation	Typ. 2,8 w
Aktueller Verbrauch +5 V Modulebus	50 ma
Aktueller Verbrauch +24 V Modulebus	0
Aktueller Verbrauch +24 V extern	0

Dieses Modul verfügt über 8 digitale Eingänge. Der Wechselstrom -Eingangsspannungsbereich beträgt 77 - 130 Volt und der Eingangsstrom 10 mA bei 120 V AC Der Gleichstromeingangsbereich beträgt 75 - 145 V und der Eingangsstrom 2,8 mA bei 110 V. Die Eingänge werden einzeln isoliert.

Jeder Eingangskanal besteht aus Strombegrenzungskomponenten, EMC -Schutzkomponenten, LED der Eingangszustandsanzeige, optischer Isolationsbarriere und einem analogen Filter (6 ms). Kanal 1 kann als Spannungsüberwachungseingang für die Kanäle 2 - 4 verwendet werden, und Kanal 8 kann als Spannungsüberwachungseingang für Kanäle 5 - 7 verwendet werden.

Wenn die an Kanal 1 oder 8 angeschlossene Spannung verschwindet, werden die Fehlereingänge aktiviert und die WarnlED wird eingeschaltet. Das Fehlersignal kann aus dem Modulebus gelesen werden.

Funktionen und Vorteile

8 Kanäle für 120 V AC/DC -Eingänge
Einzeln isolierte Kanäle
Spannungsüberwachung der Feldeingangsleistung
Eingabestatusanzeigen
Signalfilterung
