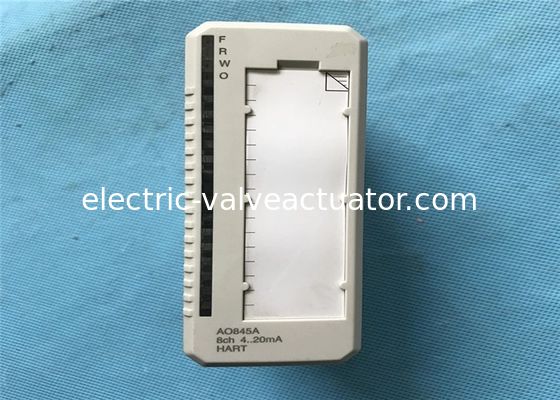

AO845A 3BSE045584R1 | ABB | Redundantes Analogausgang Digital I/O Modul

Name: AO845A 3BSE045584R1 | ABB | Redundantes Analogausgang Digital I/O Modul
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AO845A
Price: 210.00 USD
Availability: InStock

Markenbezeichnung:	ABB
Modellnummer:	AO845A
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Schweiz

Bewertete Isolierungs-Spannung:

50V

Dielektrizitätstestspannung::

500VAC

Stromaufnahme +5 V Modulebus:

70 mA

Leistungsdissipation:

1.6W

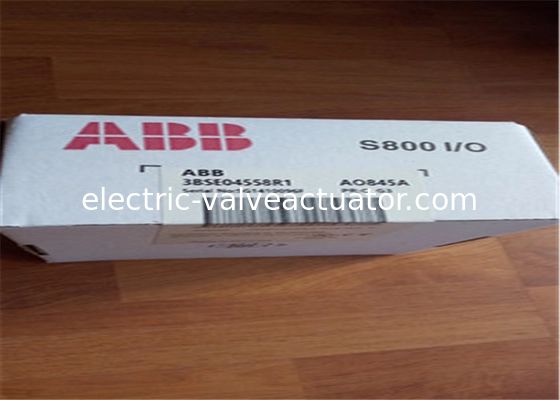

Verpackung Informationen:

Neue Originalbox

Hervorheben:

ABB redundantes Analogausgangsmodul

Digitale E/A-Modul mit Garantie

ESP-Controller Analogausgangsmodul

Beschreibung des Produkts

AO845A 3BSE045584R1 | ABB | Redundantes Analogausgang Digital I/O Modul

Produktbeschreibung

Das Analogausgangsmodul AO845/AO845A für Einzel- oder redundante Anwendungen verfügt über 8 unipolare Analogausgangskanäle. Das Modul führt zyklisch Selbstdiagnosen durch. Moduldiagnosen umfassen:

Externer Kanalfehlerwird gemeldet (nur auf aktiven Kanälen gemeldet), wenn die Prozessstromversorgung, die die Ausgangsschaltung mit Spannung versorgt, zu niedrig ist oder der Ausgangsstrom kleiner als der Ausgangssollwert ist und der Ausgangssollwert > 1 mA (offener Stromkreis).
Interner Kanalfehlerwird gemeldet, wenn die Ausgangsschaltung nicht den richtigen Stromwert liefern kann. In einem redundanten Paar wird das Modul vom ModuleBus-Master in den Fehlerzustand versetzt.
Modulfehlerwird im Falle eines Ausgangstransistorfehlers, Kurzschlusses, Prüfsummenfehlers, Fehlers der internen Stromversorgung, Status-Link-Fehlers, Watchdog oder falschem OSP-Verhalten gemeldet.

Merkmale und Vorteile

8 Kanäle mit 4...20 mA
Für Einzel- oder redundante Anwendungen
1 Gruppe von 8 Kanälen, die von der Erde isoliert sind
Analogeingänge sind kurzschlussgesichert gegen ZP oder +24 V
HART-Passthrough-Kommunikation

Allgemeine Informationen

Typ	Analogausgang
Signal-Spezifikation	4..20mA
Artikelnummer	3BSE045584R1
Anzahl der Kanäle	8
HART	Ja
SOE	Nein
Redundanz	Ja
Hohe Integrität	Nein
Eigensicherheit	Nein
Mechanik	S800

Detaillierte Daten

Auflösung	12 Bit
Isolation	Gruppenweise von der Erde isoliert
Unter-/Überbereich	±15%
Ausgangslast	Max. 750 Ω
Fehler	Max. 0,1%
Temperaturdrift	Max. 50 ppm/°C
Anstiegszeit	Ausgangsfilter: Deaktivieren 23 ms, Aktivieren max. 4 mA / 12,5 ms
Eingangsfilter (Anstiegszeit 0-90%)	23 ms (0-90%), max. 4 mA / 12,5 ms
Aktualisierungszykluszeit	10 ms
Strombegrenzung	Kurzschlussfester, strombegrenzter Ausgang
Maximale Feldkabellänge	600 Meter (656 Yards)
Bemessungsisolationsspannung	50 V
Dielektrische Prüfspannung	500 V AC
Verlustleistung	Typ. 3,5 W
Stromaufnahme +5 V Modulebus	Max. 125 mA
Stromaufnahme +24 V extern	218 mA

Umgebung und Zertifizierung

CE-Kennzeichen	Ja
Elektrische Sicherheit	IEC 61131-2, UL 508
Gefährlicher Standort	C1 Div2 cULus, C1 Zone2 cULus, ATEX Zone 2
Marine-Zertifizierung	BV, DNV-GL, LR
Schutzart	IP20 gemäß IEC 60529
Korrosive Atmosphäre ISA-S71.04	G3
Klimatische Betriebsbedingungen	0 bis +55 °C (Lagerung -40 bis +70 °C), RH=5 bis 95 % keine Kondensation, IEC/EN 61131-2
Verschmutzungsgrad	Grad 2, IEC 60664-1
Mechanische Betriebsbedingungen	IEC/EN 61131-2
EMV	EN 61000-6-4 und EN 61000-6-2
Überspannungskategorien	IEC/EN 60664-1, EN 50178
Geräteklasse	Klasse I gemäß IEC 61140; (erdgeschützt)
Max. Umgebungstemperatur	55 °C (131 °F), für vertikale Montage in kompakter MTU 40 °C (104 °F)
RoHS-Konformität	EN 50581:2012
WEEE-Konformität	RICHTLINIE/2012/19/EU
